Номер по Госреестру СИ: 94922-25
94922-25 Модули электронные
(ALDAN A1-M)
Назначение средства измерений:
Модули электронные ALDAN A1-M (далее - модули) предназначены для измерения аналоговых сигналов от первичных измерительных преобразователей (датчиков) в виде силы постоянного тока, сигналов термопар и термопреобразователей сопротивления, количества импульсов и преобразования этих сигналов в единицы физических величин, а также воспроизведения аналоговых сигналов напряжения и силы постоянного тока, а также для приема и обработки дискретных сигналов и формирования управляющих и аварийных дискретных сигналов на основе полученных измерений.

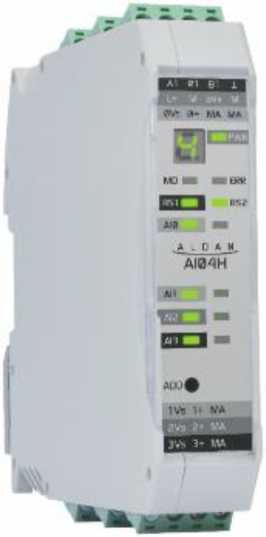

Внешний вид.
Модули электронные
Рисунок № 1

Внешний вид.
Модули электронные
Рисунок № 2

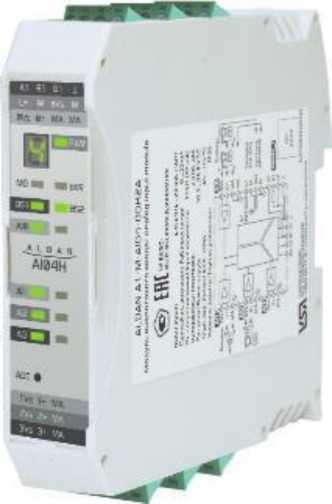

Внешний вид.
Модули электронные
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) встроено в постоянное запоминающее устройство (ПЗУ) модулей, записывается изготовителем на этапе производства, и не может быть изменено потребителем. Программное обеспечение выполняет функции вычисления результатов измерений, формирования входных и выходных сигналов, защиты результатов измерений и параметров модулей от несанкционированных изменений.
Конструкция модулей исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию в процессе эксплуатации.
Идентификационные данные ПО модулей ALDAN A1-M указаны в таблице 2.
Таблица 2 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ALDAN |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на боковую панель модулей лазерным или термотрансферным способом или в виде наклейки, а также на титульный лист руководства по эксплуатации и паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.3 документа РЭ 26.20.3-003-01574217-2024.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы
для средств измерений силы постоянного электрического тока в диапазоне 1х10-16 100 А»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
ТУ 26.20.3-003-01574217-2024 «Модули электронные ALDAN A1-M».
ПравообладательОбщество с ограниченной ответственностью «ВОЛГАСПЕЦАРМАТУРА» (ООО «ВОЛГАСПЕЦАРМАТУРА»)
ИНН 1661046052
Юридический адрес: 420085, Республика Татарстан (Татарстан),
г. о. г. Казань, г. Казань, ул. Беломорская, д. 69А, оф. 314
Телефон (факс): (843) 526-73-10
Испытательный центр
Общество с ограниченной ответственностью «КЭР-Автоматика» (ООО «КЭР-Автоматика»)Адрес: 420029, Республика Татарстан, г. Казань, ул. Сибирский Тракт, д. 34Л, помещ. 1022
Телефон (факс): (843) 528-05-70
E-mail: office2@keravt.ru
Принцип действия модулей основан на преобразовании аналоговых сигналов в цифровой код аналого-цифровым преобразователем с его последующей обработкой и дальнейшим преобразованием цифрового кода в единицы физических величин, подсчёта количества импульсов с использованием счётных входов, преобразования цифрового кода в аналоговые сигналы.
Конструктивно модули выполнены в пластмассовом корпусе, состоящем из нескольких частей, с установленной внутрь печатной платой. Части корпуса соединены между собой защелками, которые механически разрушаются при попытке вскрытия.
Конструкцией модулей не предусмотрено пломбирование.
Модули устанавливаются на монтажную DIN-рейку и взаимодействуют с вышестоящим по иерархии оборудованием - модулями центральных процессорных устройств, интерфейсными модулями или компьютерами, посредством интерфейсов связи.
Модификации модулей отличаются назначением, точностью измерения (воспроизведения) величин, количеством входных и выходных аналоговых каналов, характеристиками входных и выходных сигналов, типом питания, наличием (отсутствием) гальванической изоляции и способом передачи измеренных данных.
Наименование модулей приведены в таблице 1.
Таблица 1 - Наименование
и их обозначение.
|
Наименование модуля (AI -измерения, AO - воспроизведение) |
Обозначение |
Выполняемые функции |
|
AI0* 0_22 мА |
ALDAN A1-M-AI0*-00*** |
от 0 до 20 мА, от 4 до 20 мА |
|
AT0* RTD+TC |
ALDAN A1-M-AT0*-00*** |
измерения от преобразователей температуры 1) |
|
AO0*D 0/4-20мА; 0/1-5В |
ALDAN A1-M-AO0*-00*** |
от 0 до 20 мА, от 4 до 20 мА, от 0 до 5 В, от 1 до 5 В |
|
AO0*P 4-20мА; 1-5В |
ALDAN A1-M-AO0*-01*** |
от 4 до 20 мА, от 1 до 5 В |
|
AO0*D 0/4-20мА; 0/1-10В |
ALDAN A1-M-AO0*-02*** |
от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В, от 1 до 10 В |
|
AO0*P 4-20мА; 1-10В |
ALDAN A1-M-AO0*-03*** |
от 4 до 20 мА, от 1 до 10 В |
|
DI**DF СК =24В, в режиме счета импульсов |
ALDAN A1-M-DI**-11*** |
от 0 до (232-1) имп (от 0 до 10000 Гц) |
|
1) - типы НСХ - по ГОСТ 6651-2009 (МЭК 60751) для термопреобразователей сопротивления и по ГОСТ Р 8.585-2001 (МЭК 60584-1) для термопар; | ||
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится на боковую панель модуля лазерным или термотрансферным способом или в виде наклейки, что обеспечивает однозначную идентификацию каждого модуля в процессе эксплуатации.
Общий вид модулей представлен на рисунке 1.
Обозначение места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Рисунок 1 - Общий вид модулей ALDAN A1-M

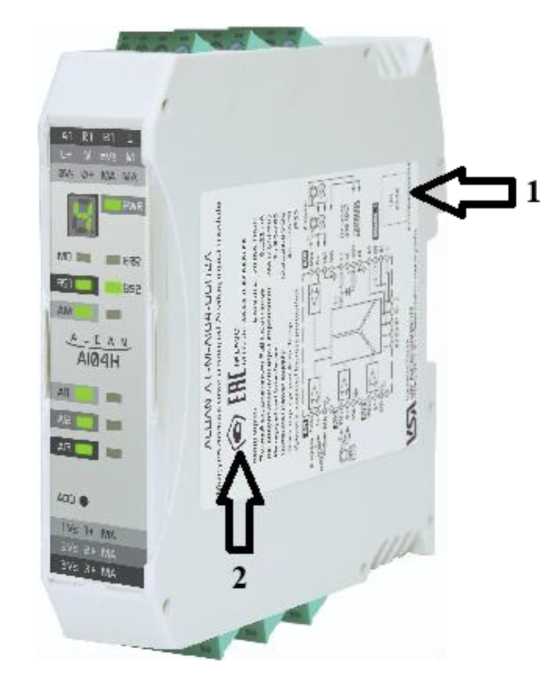

Рисунок 2 - Место нанесения заводского номера (1) и место нанесения знака утверждения типа (2) на модули ALDAN A1-M
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Модули ALDAN A1-M |
в соответствии с заказом |
1 |
|
Руководство по эксплуатации1) |
РЭ 26.20.3-003-01574217-2024 |
12) |
|
Паспорт1) |
ПС 26.20.3-003-01574217-2024 |
1 |
|
Методика поверки1) |
- |
12) |
| ||
модулей приведены в таблицах 3 и 4.
Таблица 3 -
|
Тип НСХ (1) (входного/ выходного сигнала) |
Диапазон измерений |
Пределы допускаемой основной погрешности: Y - приведенная (2); Л - абсолютная; |
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур, на каждый 1 °С, в процентах от диапазона измерений, % | |
|
1 |
2 |
3 |
4 | |
|
Модуль ALDAN A1-M-AT0*-00*** | ||||
|
Pt100 |
от -200 °С до +850 °С |
от 18,52 до 390,48 Ом |
Л = ±0,2 °C Л = ±0,5 C (4) |
±0,01 |
|
100П |
от -200 °С до +850 °С |
от 17,24 до 395,16 Ом | ||
|
Cu50 |
от -50 °С до +200 °С |
от 39,35 до 92,6 Ом | ||
|
50М |
от -180 °С до +200 °С |
от 10,26 до 92,80 Ом | ||
|
Cu100 |
от -50 °С до +200 °С |
от 78,7 до 185,2 Ом | ||
|
100М |
от -180 °С до +200 °С |
от 20,53 до 185,60 Ом | ||
|
Ni100 |
от -60 °С до +180 °С |
от 69,45 до 223,21 Ом | ||
|
Pt1000 |
от -100 °С до +200 °С |
от 602,6до 1758,6 Ом |
Л = ±0,5 C Л = ±1,0 C (4) |
±0,01 |
|
ТПП (R) |
от -50 °С до +1768 °С |
от -0,226 до 21,101 мВ |
Л = ±3,0 C (3) Л = ±5,0 C (3) (4) |
±0,01 |
|
ТПП (S) |
от -50 °С до +1768 °С |
от -0,236 до 18,693 мВ | ||
|
ТПР (B) |
от +300 °С до +1820 °С |
от 0,431 до 13,820 мВ | ||
|
ТЖК (J) |
от -210 °С до +1200 °С |
от -8,095 до 69,553 мВ |
Л = ±0,5 C (3) Л = ±0,8 C (3) (4) |
±0,01 |
|
ТМК (T) |
от -270 °С до +400 °С |
от -6,258 до 20,872 мВ | ||
|
ТХКн (Е) |
от -270 °С до +1000 °С |
от -9,835 до 76,373 мВ | ||
|
ТХА (К) |
от -270 °С до +1372 °С |
от -6,458 до 54,886 мВ | ||
|
ТНН (N) |
от -270 °С до +1300 °С |
от -4,345 до 47,513 мВ |
Л = ±0,8 C (3) Л = ±1,5 C (3) (4) |
±0,01 |
|
ТВР (A-1) |
от 0 °С до +2500 °С |
от 0,000 до 33,640 мВ |
Л = ±2,0 C (3) Л = ±3,5 C (3) (4) |
±0,01 |
|
ТВР (A-2) |
от 0 °С до +1800 °С |
от 0,000 до 27,232 мВ |
Л = ±1,5 C (3) Л = ±2,5 C (3) (4) |
±0,01 |
|
ТВР (a-з) |
от 0 °С до +1800 °С |
от 0,000 до 26,773 мВ | ||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
|
ТХК (L) |
от -200 °С до +800 °С |
от -9,488 до 66,466 мВ от -6,154 до 4,722 мВ |
Л = ±0,5 °C (3) Л = ±0,8 C (3) (4) |
|
ТМК (М) |
от -200 °С до +100 °С | ||
|
Модули ALDAN A1-M-AI0*-00*** | |||
|
Измерение силы постоянного тока |
от 0 до 20 мА |
Y = ±0,1 % Y = ±0,2% (5) |
±0,007 |
|
от 4 до 20 мА | |||
|
Модули ALDAN A1-M-AO0*-00*** | |||
|
В оспроизведение напряжения постоянного тока |
от 0 В до 5 В |
Y = ±0,3 % Y = ±0,5% (6) |
±0,015 |
|
от 1 В до 5 В | |||
|
В оспроизведение силы постоянного тока |
от 0 до 20 мА |
Y = ±0,1% Y = ±0,3% (6) |
±0,007 |
|
от 4 до 20 мА | |||
|
Модули ALDAN A1-M-AO0*-01*** | |||
|
Воспроизведение напряжения постоянного тока |
от 1 В до 5 В |
Y = ±0,5 % Y = ±1,0% (7) |
±0,015 |
|
Воспроизведение силы постоянного тока |
от 4 до 20 мА |
Y = ±0,3 % Y = ±0,5% (7) |
±0,01 |
|
Модули ALDAN A1-M-AO0*-02*** | |||
|
В оспроизведение напряжения постоянного тока |
от 0 В до 10 В |
Y = ±0,3 % Y = ±0,5% (6) |
±0,015 |
|
от 1 В до 10 В | |||
|
В оспроизведение силы постоянного тока |
от 0 до 20 мА |
Y = ±0,1% Y = ±0,2% (6) |
±0,007 |
|
от 4 до 20 мА | |||
3
|
1 |
2 |
3 |
4 |
|
Модули ALDAN A1-M-AO0*-03*** | |||
|
Воспроизведение напряжения постоянного тока |
от 1 В до 10 В |
Y = ±0,5 % Y = ±1,0% (7) |
±0,015 |
|
Воспроизведение силы постоянного тока |
от 4 до 20 мА |
Y = ±0,3 % Y = ±0,5% (7) |
±0,01 |
|
Модули ALDAN A1-M-DI**-11*** | |||
|
Счет импульсов |
от 0 до (232-1) имп (от 0 до 10000 Гц) |
А = ± 1/10000 импульсов |
- |
| |||
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Интерфейсы |
RS-485 |
|
Напряжение питания постоянного тока, В |
от 10,2 до 28,8 |
|
Потребляемая мощность, Вт, не более |
12 |
|
Масса, кг, не более |
0,2 |
|
Габаритные размеры (ШхВхГ), мм, не более |
23 х 115 х 108 |
|
Условия эксплуатации:
|
от -45 до +55 от 10 до 95 от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок эксплуатации, лет, не менее |
20 |
