Код

BIS

-XXX-

Х

Х

Х

Х

Х

Х

Х

X

Номер позиции кода

1

2

3

4

5

6

7

8

9

10

Позиция кода

Значение кода

Доступно для модификаций

1

2

3

4

1

BIS

Барьер искрозащиты BIS

-

2

EXA

Барьер для подключений входных аналоговых сигналов

-

EXB

Барьер для подключений выходных аналоговых сигналов

3

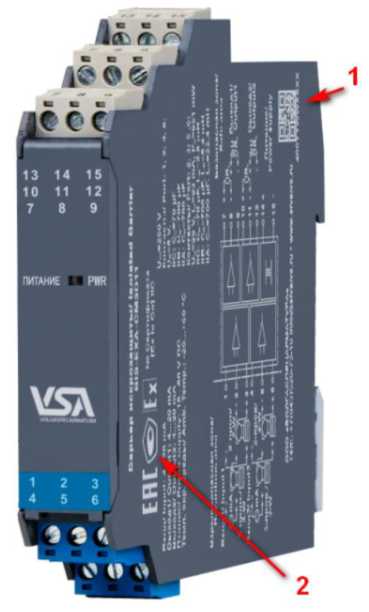

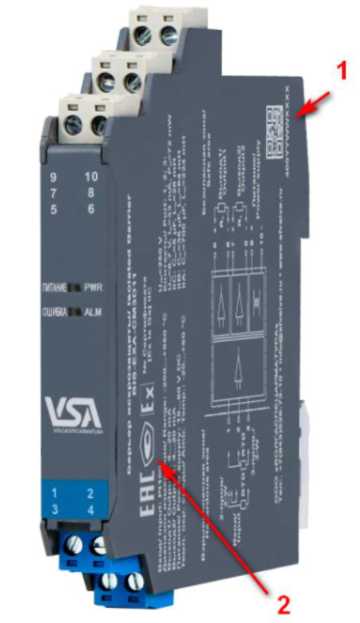

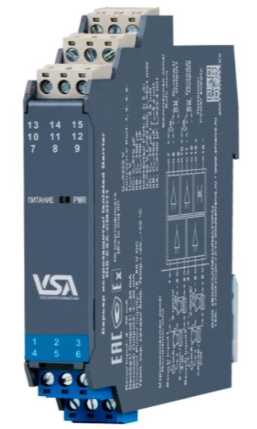

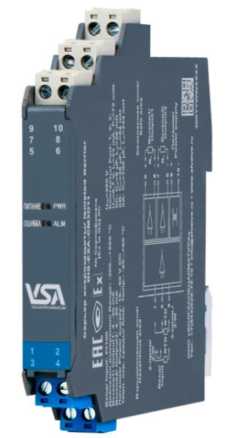

С

Барьер с установкой на DIN-рейку

-

K

Барьер с установкой на DIN-рейку

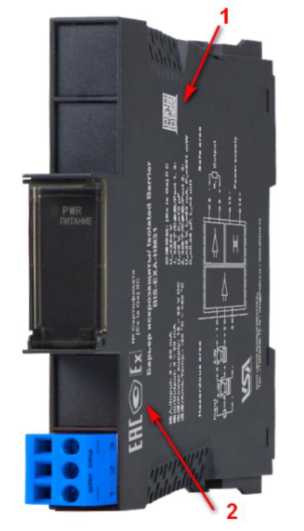

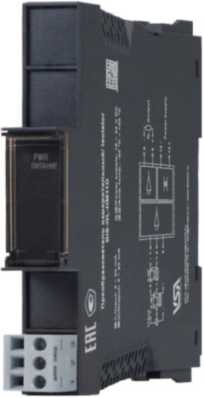

H

Барьер с установкой на объединительную плату BIS-DB

4

Функция барьера:

-

Пусто - код пропускается - значение по умолчанию - интеллектуальный барьер

M

Стандартный барьер

5

Вход барьера в диапазоне:

-

0

Барьер для термопар и термопреобразователей сопротивления

1

Барьер для термопар, милливольтовых сигналов, мостовых датчиков¹⁾

2

Барьер для сопротивления, термопреобразователя сопротивления

3

Барьер для аналоговых входных и выходных сигналов постоянного тока мА

4

Барьер для аналоговых входных сигналов напряжения постоянного тока

6

Барьер для частотного входа

8

Барьер для входных сигналов датчиков вибрации

9

Барьер для потенциометра

6

Количество входных каналов:

-

Пусто - код пропускается - значение по умолчанию - одноканальный

D

Двухканальный

7

Выход №1 барьера:

-

1

(4-20) мА

2

(1-5)В

3

(0-10) мА

4

(0-5) В

5

(0-10)В

6

(0-20) мА

7

Выход повторитель входа 1:1

1S

(4-20) мА пассивный

8

Выход №2 барьера (при наличии):

-

Пусто - код пропускается - значение по умолчанию - выход отсутствует

1

(4-20) мА

2

(1-5)В

3

(0-10) мА

4

(0-5) В

5

(0-10)В

6

(0-20) мА

7

Выход повторитель входа 1:1

A1(A2)

Контакт реле

T1

RS-485

1S

(4-20) мА пассивный

9

Дополнительный параметр:

-

Пусто - код пропускается - значение по умолчанию - без дополнительного параметра

H

Компенсация холодного спая одноканальной версии для корпуса 17,8 мм

EXA-C0, EXA-C1

V5

Напряжение возбуждения 5В постоянного тока для мостового датчика

EXA-C1

P1

Питание датчика частотного сигнала тип 1

EXA-C6, EXA-H6

P2

Питание датчика частотного сигнала тип 2

EXA-C6, EXA-H6

10

Способ подачи питания:

-

Пусто - код пропускается - питание от сети 24 В постоянного тока

PB

Питание 24 В постоянного тока через шину питания (Power bus)

EXA-C, EXB-C

L

Питание барьера через контур выходного сигнала

EXA-C, EXB-C,

EXA-K, EXB-K

Наименование

Обозначение

Количество

Барьер искрозащиты

ВК-ХХХ-Х(Х)(Х)(Х)(Х)(Х)(Х)(Х)

1

Руководство по эксплуатации¹)

РЭ.27.90.11-010-01574217-2022-02

1²⁾

Паспорт¹)

ПС.27.90.11-010-01574217-2022-02

1

Методика поверки¹⁾

-

1²⁾

• ¹⁾ допускается поставка в электронном виде;

• ²⁾ допускается прилагать 1 экземпляр на партию изделий, поставляемых в один адрес.

Тип НСХ ⁽¹⁾

(входного сигнала)

Диапазон измерений

Пределы допускаемой основной погрешности: Y - приведенная ⁽²⁾;

Д - абсолютная

Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур, на каждый 1 °С, в процентах от диапазона измерений, %

1

2

3

4

5

50М

от -180 °С до +200 °С

от 10,26 до 92,80 Ом

R < 150 °C: Д = ±0,15 °C; R > 150 °C: y = ±0,1 %

±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾, ±0,004 ⁽⁶⁾

100М

от -180 °С до +200 °С

от 20,53 до 185,60 Ом

50П

от -200 °С до +850 °С

от 8,62 до 197,58 Ом

100П

от -200 °С до +850 °С

от 17,24 до 395,16 Ом

Pt100

от -200 °С до +850 °С

от 18,52 до 390,48 Ом

ТПП (S)

от -50 °С до +1768 °С

от -0,236 до 18,693 мВ

R< 800 °C: Д = ±0,8 °C ⁽³⁾; R >800 °C: y = ±0,1 % ⁽³⁾

±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾

ТПП (R)

от -50 °С до +1768 °С

от -0,226 до 21,101 мВ

ТПР (B)

от 0 °С до 1820 °С

от -0,003 до 13,820 мВ

ТХА (К)

от -270 °С до +1372 °С

от -6,458 до 54,886 мВ

R <500 °C: Д = ±0,5 °C ⁽³⁾;

R > 500 °C: y = ±0,1 % ⁽³⁾

±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾

ТХКн (Е)

от -270 °С до +1000 °С

от -9,835 до 76,373 мВ

ТЖК (J)

от -210 °С до +1200 °С

от -8,095 до 69,553 мВ

ТНН (N)

от -270 °С до +1300 °С

от -4,345 до 47,513 мВ

ТМК (T)

от -270 °С до +400 °С

от -6,258 до 20,872 мВ

ТХК (L)

от -200 °С до +800 °С

от -9,488 до 66,466 мВ

Напряжение постоянного тока

от 0 до 5 В от 1 до 5 В от 0 до 10 В

Y = ±0,1 %

±0,003⁽⁴⁾; ±0,005⁽⁵⁾

от 0 до 10 мВ

Y = ±0,1 %

±0,005

от 0 до 100 мВ

Y = ±0,1 %

±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾

от -100 до 100 мВ

Y = ±0,05 %

±0,005

1

2

3

4

5

Сопротивление постоянному

току

от 18 до 400 Ом

<200 Ом: Д = ±0,2 Ом; >200 Ом: y = ±0,1 %

±0,003

Сопротивление постоянному току потенциметриче ских устройств

от 0 до 100 %

от 0 до 10 кОм

Y = ±0,1 %

±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾

Сила постоянного тока

от 0 до 10 мА от 0 до 20 мА

Y = ±0,1 %

±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾

от 4 до 20 мА

Y = ±0,1 %, Y = ±0,2 % ⁽⁷⁾; ±0,4 % ⁽⁸⁾

±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾

Частота

от 0,1 Гц до 50 кГц

Y = ±0,1 %

±0,003 ⁽⁴⁾, ±0,01 ⁽⁵⁾

• ^{1) 1} типы НСХ - по ГОСТ 6651-2009 (МЭК 60751) для термопреобразователей сопротивления и ГОСТ Р 8.585-2001 (МЭК 60584-1) для термопар;

• ²⁾ нормирующим значением для приведенной погрешности является диапазон входного сигнала;

• ³⁾ нормировано без учета погрешности измерения температуры холодного спая. Погрешность компенсации холодного спая составляет < ±1 °C при условии применения съемных клеммных блоков с внешним элементом компенсации холодного спая BIS-TC-CJC31.Ex, BIS-TC-CJC32.Ex;

• ⁴⁾ для барьеров искрозащиты с установкой на DIN-рейку;

• ⁵⁾ для барьеров искрозащиты с установкой на объединительную плату BIS-DB;

• ⁶⁾ для барьера искрозащиты BIS-EXA-C21T1;

• ⁷⁾ для моделей BIS-EXB-CM31L, BIS-EXB-CM3D11L;

• ⁸⁾ для моделей BIS-EXA-CM31L, BIS-EXA-CM3D11L;

Примечания:

• 1) Для термопреобразователей сопротивления при трехпроводной схеме подключения максимально допустимое сопротивление провода 20 Ом. Для BIS-EXA-KM21 максимально допустимое сопротивление провода 50 Ом (при трехпроводной схеме подключения).

• 2) R - сконфигурированный в сервисном ПО или с помощью органов управления (DIP-переключатели) поддиапазон преобразования аналоговых сигналов.

• 3) Температура воздуха окружающей среды в нормальных условиях составляет (25 ± 2) °С

Наименование характеристики

Значение

Количество входных каналов (в зависимости от модификации)

1; 2

Количество выходных каналов (в зависимости от модификации)

1; 2

Выходные сигналы:

- аналоговые сигналы

(4-20) мА; (1-5) В;

(0-10) мА; (0-5) В; (0-20) мА; (0-10) В;

[(-100)-100] мВ; (18-400) Ом

- дискретные сигналы

открытый коллектор; эмиттерный повторитель; контакт реле;

- цифровые сигналы

HART; RS-485

Номинальное значение напряжение постоянного тока, В

24

Потребляемая мощность, Вт, не более

• - для одноканальной модификации

• - для двухканальной модификации

ЦЭ [О

О О

Маркировка взрывозащиты, в зависимости от модификации

[Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Ga] IIA [Ex ib Gb] ПС [Ex ib Gb] IIB [Ex ib Gb] IIA [Ex ia Da] IIIC [Ex ib Db] IIIC

Масса, кг, не более

0,2

Габаритные размеры (ШхВхГ), мм, не более

• - для модификаций устанавливаемых на DIN-рейку

• - для модификаций устанавливаемых на объединительную плату

18х110х117

16х122х105

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при +40 °С, %, не более

• - атмосферное давление, кПа

от -20 до +60

90

от 80 до 106
