Номер по Госреестру СИ: 88810-23
88810-23 Анализаторы жидкости
(ФОТОНИК)
Назначение средства измерений:
Анализаторы жидкости ФОТОНИК (далее - анализаторы) предназначены для измерений состава и свойств в природных, питьевых, технологических, промышленных, сточных водах в лабораторных условиях и в составе систем автоматического контроля сбросов в водные объекты по следующим показателям: химического потребления кислорода (ХПК), общего органического углерода (ООУ), нефтепродуктов в воде, растворенного органического углерода (РОУ), взвешенных веществ, биологического потребления кислорода (БПК).

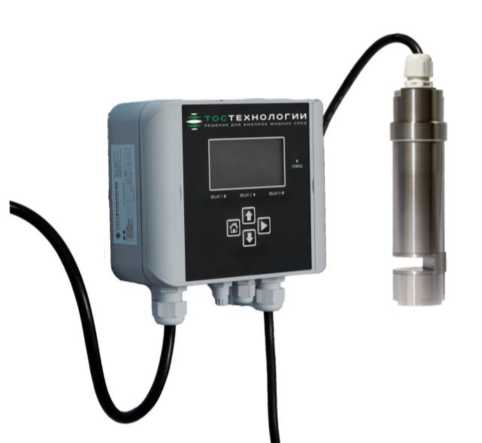

Внешний вид.
Анализаторы жидкости
Рисунок № 1

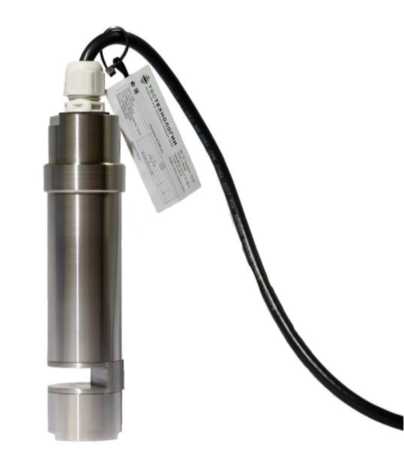

Внешний вид.
Анализаторы жидкости
Рисунок № 2

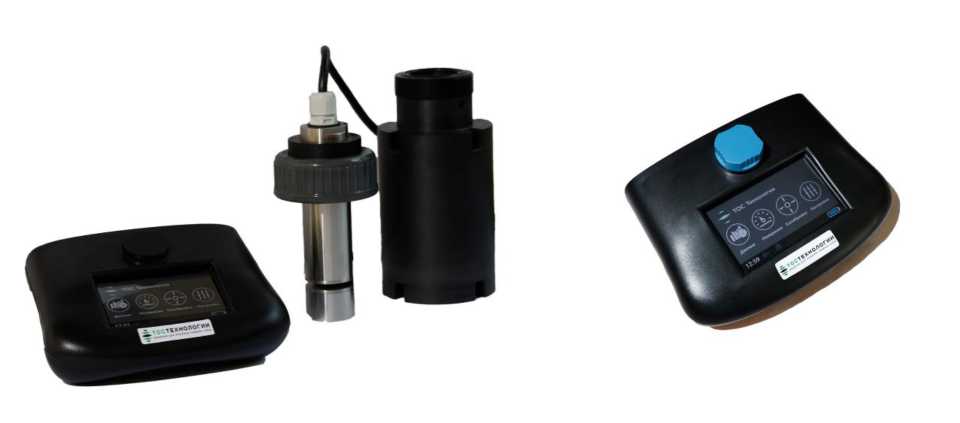

Внешний вид.
Анализаторы жидкости
Рисунок № 3
Программное обеспечение
Блоки регистрации и управления (контроллеры) анализаторов ФОТОНИК-Кон, ФОТОНИК-Сет, ФОТОНИК-60 оснащены программным обеспечением (ПО), позволяющим осуществлять построение и контроль градуировочной характеристики, проводить контроль процесса измерений, отображать и сохранять результаты измерений.
ПО контроллеров анализаторов модификации ФОТОНИК-В хранит градуировочную характеристику от производителя и отвечает только за обработку текущих результатов измерений и их передачу по интерфейсу Modbus. ПО заложено в микропроцессоре и защищено от доступа и изменения, попытка доступа или изменения ПО может привести к выходу из строя анализатора. Обновление программного обеспечения анализаторов всех модификаций в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные |
Модификация анализатора | |||
ФОТОНИК-Кон |
ФОТОНИК-В |
ФОТОНИК-Сет |
ФОТОНИК-60 | |
Идентификационное наименование ПО |
— |
— |
— |
— |
Номер версии ПО |
не ниже 10.01 |
— |
не ниже 03.00 |
не ниже 2.00 |
Цифровой идентификатор ПО |
— |
— |
— |
— |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на корпус контроллера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 10 «Меню измерения» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными (стандартизованными) методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 26.51.53-001-17818360-2022 Анализаторы жидкости ФОТОНИК. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «ТОС Технологии»
(ООО «ТОС Технологии»)
ИНН 7730190396
Юридический адрес: 121059, Москва г, вн.тер.г. муниципальный округ Дорогомилово, наб. Бережковская, д. 16А, с. 3
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип работы анализаторов основан на фотометрическом методе - поглощении на соответствующей длине волны (в ультрафиолетовом диапазоне 254 нм при измерении показателей ХПК, ООУ, нефтепродуктов в воде, РОУ, БПК и в инфракрасном диапазоне 880 нм при измерении взвешенных веществ).
Конструктивно анализаторы состоят из блока регистрации и управления (контроллера) и подключаемых к ним датчиков (первичных измерительных преобразователей) проточного, погружного или вставного исполнений.
В составе блока управления и регистрации могут использоваться дополнительные модули для отображения результатов измерений.
Анализаторы выпускаются в четырех модификациях, которые отличаются исполнением и диапазонами измерений, обусловленными длиной оптического пути первичного преобразователя: «50 мм», «20 мм», «10 мм», «5 мм», «2 мм», «1 мм».
Для модификации ФОТОНИК-60 доступны следующие длины оптического пути: «1 мм», «2 мм», «5 мм», «10 мм».
ФОТОНИК-Кон - анализатор стационарного исполнения, имеющий проточный измерительный датчик, предназначенного для врезки в трубопроводы.
ФОТОНИК-В - анализатор погружного типа, который может быть использован без контроллера для передачи результатов измерений по интерфейсу Modbus.
ФОТОНИК-Сет - анализатор переносной, оснащенный датчиком погружного типа.
ФОТОНИК-60 - анализатор портативный лабораторный с кюветой для размещения анализируемой пробы.
Анализаторы модификаций ФОТОНИК-Сет, ФОТОНИК-60 оснащены сенсорным цветным дисплеем, ФОТОНИК-Кон - двухцветный дисплей с клавиатурой для управления.
Измеряемые параметры для различных модификаций анализатора ФОТОНИК приведены в таблице 1.
Таблица 1 -
Измеряемый параметр |
Модификации анализатора | |||
ФОТОНИК- Кон |
ФОТОНИК-В |
ФОТОНИК- Сет |
ФОТОНИК- 60 | |
- массовая концентрация взвешенных веществ |
+ |
+ |
+ |
- |
- химическое потребление кислорода |
+ |
+ |
+ |
+ |
- массовая концентрация общего органического углерода |
+ |
+ |
+ |
+ |
- массовая концентрация нефтепродуктов |
+ |
+ |
+ |
- |
- биологическое потребление кислорода* |
+ |
+ |
+ |
+ |
- массовая концентрация растворенного органического углерода* |
+ |
+ |
+ |
+ |
Примечание:
-
- знак «+» - означает наличие измеряемого параметра в данной модели;
-
- знак «-» - измеряемый параметр отсутствует в данной модели;
* по данному параметру анализатор работает в режиме показаний.
Электрическое питание анализаторов модификации ФОТОНИК-60 может быть организовано с применением специальной аккумуляторной батареи, поставляемой по заказу.
Общий вид анализаторов приведен на рисунке 1.
Маркировочная этикетка наносится на контроллеры, на боковую или заднюю стенку. Маркировка датчиков выполнена в виде наклейки на лицевую или боковую панель, либо на кабель (если датчик предназначен для погружного исполнения). Маркировочная этикетка содержит знак утверждения типа, а также информацию о наименовании, модификации и производителе анализатора, его серийном номере, дате выпуска. Серийный номер имеет цифровой формат, нанесенный методом наклейки. Общий вид маркировочной этикетки представлен на рисунке 2.
Нанесение знака поверки и пломбирование анализаторов не предусмотрено.
а) ФОТОНИК-Кон б) ФОТОНИК-В
в) ФОТОНИК-Сет г) ФОТОНИК-60
Рисунок 1 — Общий вид анализаторов жидкости ФОТОНИК
ТОСТЕХНОЛОГИи РЕШЕНИЯ ДЛЯ АНАЛИЗА ЖИДКИХ. СРЕД |
ООО «ТОС Технологии», Россия, 121248, г. Москва, Кутузовский пр-т, д. 12, стр.6, 4-7 {499} 707-09-19 info(fi>ttx:-teh.ru / www.tnc-teh.ru | ||||
Анализатор ФОТОНИК-Кон |
ГПГ |
СДЕЛАНО В | |||
СЕРИЙНЫЙ НОМЕР |
© |
РОССИИ | |||
ДАТА ИЗГОТОВЛЕНИЯ |
ТЕМПЕРАТУРА ЭКСПЛУАТАЦИИ |
+5...+4S |
“ С | ||
ПАРАМЕТРЫ |
100-240 В, 50/60 Гц, 5 Вт |
ВЕС АНАЛИЗАТОРА С ДАТЧИКОМ |
1,5 |
кг | |
ЭЛЕКТРОПИТАНИЯ |
Рисунок 2 - Общий вид маркировочной этикетки
Таблица 4 -
Наименование |
Обозначение |
Количество |
1 Анализаторы жидкости |
ФОТОНИК |
1 шт. |
2 Сменные части (по дополнительному заказу) |
- |
- |
3 Кюветы для анализируемой жидкости |
- |
1 комп. |
4 USB-кабель (для экспорта данных и зарядки) |
- |
1 шт. |
5 Упаковочный чемодан |
- |
1 шт. |
6 Аккумуляторная батарея |
- |
1 шт. |
7 Методика поверки |
- |
1 экз. |
8 Руководство по эксплуатации |
- |
1 экз. |
Примечания: Позиция 3 поставляется в комплекте с анализатором модификации ФОТОНИК-60 Позиции 4, 5, 6 поставляются в комплекте с анализаторами модификации ФОТОНИК-60, ФОТОНИК-Сет |
представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Определяемый компонент (показатель) |
Длина оптического пути, мм |
Диапазон измерений, мг/дм3 |
Пределы допускаемой абсолютной погрешности1, мг/дм3 |
1 |
2 |
3 |
4 |
Химическое потребление кислорода |
50 |
от 2 до 60 включ. |
± (0,03-С+1) |
20 |
от 5 до 140 включ. |
± (0,03 -С+3) | |
10 |
от 10 до 280 включ. |
± (0,04-С+5) | |
5 |
от 20 до 560 включ. |
± (0,05-С+10) | |
2 |
от 75 до 1400 включ. |
± (0,05^С+20) | |
1 |
от 100 до 2800 включ. |
± (0,05^С+40) | |
Массовая концентрация общего органического углерода |
50 |
от 1 до 25 включ. |
± (0,03-С+0,5) |
20 |
от 2 до 60 включ. |
± (0,03-С+1) | |
10 |
от 4 до 120 включ. |
± (0,04-С+2) | |
5 |
от 8 до 240 включ. |
± (0,05-С+4) | |
2 |
от 30 до 600 включ. |
± (0,05-С+10) | |
1 |
от 40 до 1200 включ. |
± (0,05^С+20) | |
Массовая концентрация нефтепродуктов |
50 |
от 1 до 20 включ. |
± (0,03-С+0,5) |
20 |
от 2 до 50 включ. |
± (0,03-С+1) | |
10 |
от 3 до 100 включ. |
± (0,04-С+1,5) | |
5 |
от 7 до 200 включ. |
± (0,05-С+4) | |
2 |
от 25 до 500 включ. |
± (0,05-С+7) | |
1 |
от 35 до 1000 включ. |
± (0,05-С+15) | |
Массовая концентрация взвешенных веществ |
50 |
от 2 до 1000 включ. |
± 0,5С |
20 |
от 5 до 2500 включ. |
± 0,1-С | |
10 |
от 10 до 5000 включ. |
± 0,15-С | |
5 |
от 20 до 10000 включ. |
± 0,2С | |
Примечание: 1) С - измеренное значение массовой концентрации параметра. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение для модификации | ||||||
ФОТОНИ К-Кон |
ФОТОНИК -В |
ФОТОНИК -Сет |
ФОТОНИК- 60 | ||||
Параметры электрического питания: | |||||||
- напряжение питания, В, |
12 / |
12 / |
* |
* | |||
постоянного тока / переменного тока |
120/230 | ||||||
- частота переменного тока, Гц |
50 / 60 |
- |
* |
* | |||
- потребляемая мощность, В^А, не более |
5 |
10 | |||||
Масса, кг, не более |
1,5 |
1 |
1 |
1 | |||
Габаритные размеры контроллера, мм, не более: | |||||||
- высота |
130 |
- |
70 |
70 | |||
- ширина |
160 |
140 |
140 | ||||
- глубина |
60 |
200 |
200 | ||||
Габаритные размеры датчика, мм, не более: | |||||||
- длина зонда |
250 |
250 |
250 | ||||
- диаметр корпуса |
40 |
40 |
40 | ||||
Условия эксплуатации: - температура окружающего воздуха и | |||||||
анализируемой среды, оС |
от +5 до +45 | ||||||
- относительная влажность окружающего воздуха, %, не более |
80 | ||||||
Средний срок службы, лет, не менее |
10 | ||||||
Диапазоны показаний, мг/дм3: | |||||||
- Биологическое потребление кислорода |
от 2 до 1400 включ. | ||||||
- Растворенный органический углерод |
от 1 до 1000 включ. |
* Питание модификаций ФОТОНИК-Сет и ФОТОНИК-60 осуществляется от аккумуляторной батареи или от сети 220 В, 50 Гц от сети переменного тока через зарядное устройство
