Номер по Госреестру СИ: 80883-20
80883-20 Анализаторы газовые промышленные
(Гидрос)
Назначение средства измерений:
Анализаторы газовые промышленные Гидрос (далее по тексту - анализаторы) предназначены для измерения объемной доли газов: водород, диоксид углерода, диоксид серы, сероводород, хлор, метан, этан, пропан, аммиак в бинарных и квазибинарных газовых смесях, в том числе и коррозионно-активных.
Внешний вид.
Анализаторы газовые промышленные
Рисунок № 1
Внешний вид.
Анализаторы газовые промышленные
Рисунок № 2
Внешний вид.
Анализаторы газовые промышленные
Рисунок № 3
Внешний вид.
Анализаторы газовые промышленные
Рисунок № 4
Внешний вид.
Анализаторы газовые промышленные
Рисунок № 5
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). Встроенное ПО анализаторов разработано изготовителем анализаторов специально для решения задачи измерения концентрации определяемых компонентов в анализируемой газовой смеси.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- передачу измерительной информации от первичного измерительного преобразователя (детектора) анализаторов ко вторичному измерительному преобразователю (процессору обработки информации) анализаторов;
- обработку измерительной информации, поступающей от детектора анализаторов, в процессоре обработки информации анализатора;
- формирование аналоговых токовых выходных сигналов измерительной информации;
- отображение результатов измерений концентрации определяемого компонента (газа) в анализируемой газовой смеси на встроенном жидкокристаллическом дисплее;
- отображение результатов измерений концентрации определяемого компонента (газа) в анализируемой газовой смеси на встроенном жидкокристаллическом дисплее;
- самодиагностику аппаратной части анализаторов;
- выдачу трех дискретных релейных выходных сигналов состояния анализаторов в соответствии со стандартом NAMUR NE107 и отображение сообщений, соответствующих выходным сигналам состояния, на встроенном жидкокристаллическом дисплее.
Встроенное ПО анализаторов реализует следующие расчетные алгоритмы:
- вычисление значений концентрации компонента (газа) в анализируемой газовой смеси;
- сравнение результатов измерений концентрации определяемого компонента (газа) в анализируемой газовой смеси с предварительно заданным максимально допустимым значением концентрации этого компонента (газа).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование характеристики |
Значение |
Идентификационное наименование ПО |
Встроенное ПО |
Номер версии (идентификационный номер) ПО |
не ниже 1.13.00 |
Знак утверждения типа
Знак утверждения типананоситься на маркировочную табличку, установленную на боковой поверхности корпуса анализатора лазерным методом и типографским способом на титульный лист руководство по эксплуатации.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам газовым промышленным Гидрос
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ТУ 26.51.53-001-17818360-2019 Анализаторы газовые промышленные Гидрос. Технические условия
Изготовитель
Общество с ограниченной ответственностью «ТОС Технологии» (ООО «ТОС Технологии»), г. Москва, ИНН 7730190396Адрес: 121248, г. Москва, Кутузовский пр-т, д. 12, стр. 6
Тел./Факс: +7 (499) 707-09-19
Web сайт: www.toc-teh.ru
E-mail: info@toc-teh.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Анализаторы представляют собой промышленные стационарные автоматические приборы непрерывного действия.
Принцип действия анализаторов - термокондуктометрический метод анализа, основанный на изменении теплопроводности анализируемой газовой, величина которой прямо пропорциональна сумме теплопроводности газовых компонентов, входящих в состав смеси в соответствии с объемной долей.
Конструктивно анализаторы представляют собой измерительный блок, на лицевой панели которого расположен жидкокристаллический дисплей для визуализации результатов измерений и кнопки управления. На задней панели корпуса анализаторов модификации Гидрос E расположены штуцеры для подачи и сброса анализируемой пробы, а также разъемы для электрич е-ских подключений. Для модификаций Гидрос F, Гидрос F Ex p, Гидрос F HT штуцеры для подачи и сброса анализируемой пробы расположены на нижней части корпуса, а кабельные вводы -на боковых панелях.
Способ отбора пробы - принудительный, за счет внешнего побудителя расхода или избыточного давления в точке отбора пробы.
Анализаторы выпускаются четырех модификаций, различающихся габаритными размерами, массой, степенью защиты оболочки, исполнением по взрывозащите и максимальной температурой анализируемой газовой смеси.
Модификация Гидрос E - с корпусом для монтажа в 19 -ти дюймовую стойку для работы в помещениях.
Модификация Гидрос F - с корпусом для работы вне помещений в обогреваемом шкафу или на открытом воздухе.
Модификация Гидрос F Ex p - со взрывозащищенным корпусом с видом взрывозащиты “заполнение или продувка оболочки под избыточным давлением “p” по ГОСТ 30852.3 -2002 и ГОСТ IEC 60079-2-2013 для работы вне помещений в обогреваемом шкафу или на открытом воздухе во взрывоопасных зонах класса 1 и класса 2. Маркировка взрывозащиты 2 Ex pz IIC T4
Модификация Гидрос F HT - с корпусом для работы вне помещений в обогреваемом шкафу или на открытом воздухе с подогревом всего газового тракта анализатора до температуры плюс 180 °C.
Общий вид анализаторов представлен на рисунке 1 - 4.
Примеры идентификационных табличек представлены на рисунке 5 - 8. Пломбирования анализаторов не предусмотрено.

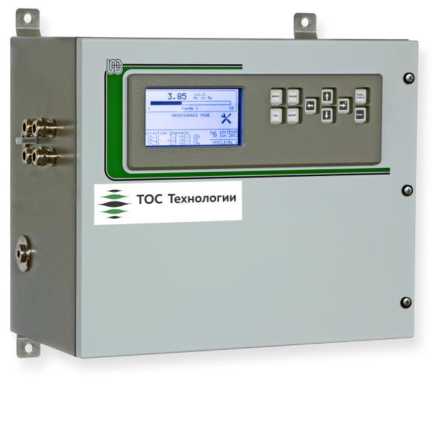

Рисунок 2 - Общий вид анализаторов газовых промышленных Гидрос модификации F

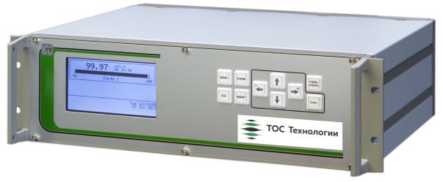

Рисунок 1 - Общий вид анализаторов газовых промышленных Гидрос модификации Гидрос E

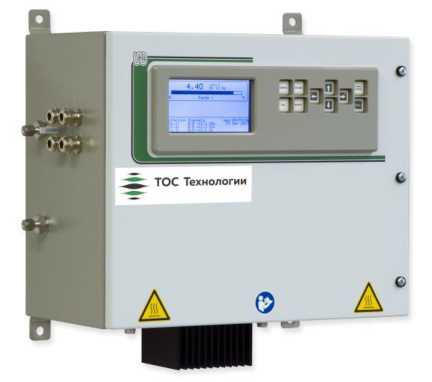

Рисунок 4 - Общий вид анализаторов газовых промышленных Гидрос модификации Гидрос F HT

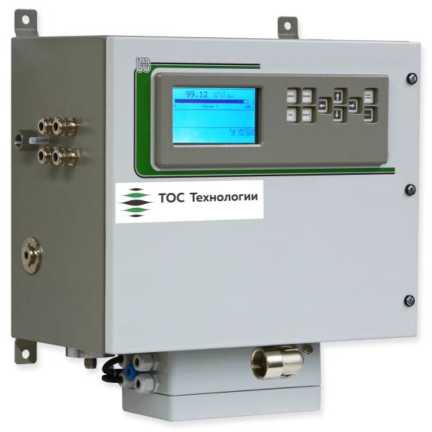

Рисунок 3 - Общий вид анализаторов газовых промышленных Гидрос модификации Гидрос F Ex p
ООО «ТОО Технологии»
ТОС Технологии w
*7 (499) 707-09-19
info@toc-tEhru
ООО «ТОС Технологии»
ТОС Технологии ,a w
+7 (499) 707-09-19 info@tuc-teh.ru
Анализатор гозабый промышленный ГиЗрас
Анализатор газобыи промышленный ГиЗрос
Серийный номер-
Модификация ГиЗрос Е
Дата изготовления; 07.2020
Серийный номер;
Степень защиты оболочки, не менее
IP65
Модификация ГиЗрос F
Степень защиты оболоней, не менее
Дота изготовления; 07.2020
IP65
Температура окружающей среЗы
□т +5 За +45 С
Температура окружающей среЗы
от +5 Во +45 С
Параметры электропитания
230 В, 50/бОГц 100 ВА
Параметры электропитания
230 В, 50/бОГц, 100 ВА
СЗелано & России
СЗелано б России
Рисунок 5 - Общий вид идентификационной таблички анализаторов газовых промышленных Гидрос модификации Гидрос Е
Рисунок 6 - Общий вид идентификационной таблички анализаторов газовых промышленных Гидрос модификации Гидрос F
ООО «ТОС Технологии»
ТОС Технологии
+7 (499) 707-09-19
ООО «ТОС Технологии»
ТОС Трумплпгии 1212481 г Моск&01
IUL 16АНОЛОГИИ кутуэоЬский пр-кт, fl. 12, стр. 6 *7 (499) 707-09-19 info@tnc-teh.ru
Анализатор гозабый промышленный ГиЗрос
МоЗификация ГиЗрос F Ех р
2 Ex pz НС U Gc
Анализатор гозабый промышленный ГиЗрос
МоЗификация ГиЗрос F НТ
Серийный номер;
Дота изготовления; 07.2020
Серийный номер;
Дата изготовления; 07.2020
Минимальное избыточное Вавление
300
Па
Степень защиты оболоней, не менее
IP65
Максимальное избыточное Забление
1500
Па
Температура окружающей среЗы
от +5 За +45 С
Внутренний объем корпуса1
40
Параметры электропитания
230 В, 50/бОГц, 100 ВА
Время проВубки корпуса
мин
Степень защиты оболоней, не менее
IP65
Температура окружающей среЗы
от +5 За +45 С
Паром етры электропитания
230 В, 50/60Гц, 100 ВА
СЗелано б России
СЗелано б России
Рисунок 7 - Общий вид идентификационной таблички анализаторов газовых промышленных Гидрос модификации Гидрос F Ex p
Рисунок 8 - Общий вид идентификационной таблички анализаторов газовых промышленных Гидрос модификации Гидрос F HT
Таблица 2 - Метрологические характеристики
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой приведенной1) погрешности, % | |
Водород (H2) |
от 0 до 10 % об.д. |
от 0 до 10 % об.д. включ. |
±14 |
от 0 до 70 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
от 0 до 90 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
от 0 до 100 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
св. 90 до 100 % об.д. включ. |
±1 |
Продолжение таблицы 2
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой приведенной1) погрешности, % | |
Диоксид углерода (CO) |
от 0 до 10 % об.д. |
от 0 до 10 % об.д. включ. |
±14 |
от 0 до 70 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
от 0 до 90 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
от 0 до 100 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
св. 90 до 100 % об.д. включ. |
±1 | ||
Диоксид серы (SO2) |
от 0 до 10 % об.д. |
от 0 до 10 % об.д. включ. |
±14 |
от 0 до 70 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
от 0 до 90 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
от 0 до 100 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
св. 90 до 100 % об.д. включ. |
±1 | ||
Сероводород (H2S) |
от 0 до 10 % об.д. |
от 0 до 10 % об.д. включ. |
±14 |
от 0 до 70 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
от 0 до 90 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
от 0 до 100 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
св. 90 до 100 % об.д. включ. |
±1 | ||
Хлор (CI2) |
от 0 до 10 % об.д. |
от 0 до 10 % об.д. включ. |
±14 |
от 0 до 70 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
от 0 до 90 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
от 0 до 100 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
св. 90 до 100 % об.д. включ. |
±1 |
Продолжение таблицы 2
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой приведенной1) погрешности, % | |
Метан (CH4) |
от 0 до 10 % об.д. |
от 0 до 10 % об.д. включ. |
±14 |
от 0 до 70 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
от 0 до 90 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
от 0 до 100 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
св. 90 до 100 % об.д. включ. |
±1 | ||
Этан (C2H6) |
от 0 до 10 % об.д. |
от 0 до 10 % об.д. включ. |
±14 |
от 0 до 70 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
от 0 до 90 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
от 0 до 100 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
св. 90 до 100 % об.д. включ. |
±1 | ||
Пропан (C3H8) |
от 0 до 10 % об.д. |
от 0 до 10 % об.д. включ. |
±14 |
от 0 до 70 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
от 0 до 90 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
от 0 до 100 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
св. 90 до 100 % об.д. включ. |
±1 | ||
Аммиак (NH3) |
от 0 до 10 % об.д. |
от 0 до 10 % об.д. включ. |
±14 |
от 0 до 70 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
от 0 до 90 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
от 0 до 100 % об.д. |
от 0 до 10 % об.д. включ. |
±14 | |
св. 10 до 70 % об.д. включ. |
±6 | ||
св. 70 до 90 % об.д. включ. |
±4 | ||
св. 90 до 100 % об.д. включ. |
±1 | ||
1) - Приведенная погрешность нормирована к верхнему значению диапазона измерений; - время установления показаний Т0,9 не более 60 секунд (при номинальном значении расхода 1,0 дм3/мин.) |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (высотахширинахдлина), мм, не более: | |
- модификации Гидрос E |
133х483х427 |
- модификации Гидрос F |
434x460x270 |
- модификации Гидрос F Ex p |
490х460х270 |
- модификации Гидрос F HT |
502x460x270 |
Масса, кг, не более | |
- модификации Гидрос E |
10 |
- модификации Гидрос F |
25 |
- модификации Гидрос F Ex p |
30 |
- модификации Гидрос F HT |
25 |
Условия эксплуатации: | |
- температура окружающей среды, °C |
от +5 до +45 |
- атмосферное давление, кПа |
от 90,6 до 106,7 |
- относительная влажность окружающего воздуха, % не более | |
(без конденсации) |
75 |
Параметры электрического питания: | |
- напряжение питания переменного тока, В |
от 88 до 253 |
- частота переменного тока, Гц |
от 48 до 62 |
Потребляемая мощность, В^А, не более |
100 |
Время прогрева, мин, не более | |
- модификации Гидрос E, Гидрос F, Гидрос F Ex p |
20 |
- модификации Гидрос F HT |
180 |
Степень защиты по ГОСТ 14254-2015 |
IP 65 |
Средняя наработка на отказ, ч |
15000 |
Срок службы, лет |
10 |
