Номер по Госреестру СИ: 92942-24
92942-24 Анализаторы жидкости
(ФОТОНИК-II)
Назначение средства измерений:
Анализаторы жидкости ФОТОНИК-II (далее - анализаторы) предназначены для измерений массовой концентрации нитритов, нитратов, химического потребления кислорода (ХПК), общего органического углерода (ООУ), взвешенных веществ, а также мутности в природных, питьевых, технологических, промышленных, сточных водах. Анализаторы могут эксплуатироваться как в лабораторных условиях, так и в составе систем автоматического контроля сбросов в водные объекты.
Внешний вид.
Анализаторы жидкости
Рисунок № 1
Внешний вид.
Анализаторы жидкости
Рисунок № 2
Внешний вид.
Анализаторы жидкости
Рисунок № 3
Внешний вид.
Анализаторы жидкости
Рисунок № 4
Внешний вид.
Анализаторы жидкости
Рисунок № 5
Внешний вид.
Анализаторы жидкости
Рисунок № 6
Внешний вид.
Анализаторы жидкости
Рисунок № 7
Внешний вид.
Анализаторы жидкости
Рисунок № 8
Внешний вид.
Анализаторы жидкости
Рисунок № 9
Внешний вид.
Анализаторы жидкости
Рисунок № 10
Общие сведения
Дата публикации - 28.08.2024
Срок свидетельства - 21.08.2029
Номер записи - 194740
ID в реестре СИ - 1418219
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ТОС Технологии" (ООО "ТОС Технологии")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1978 от 2024.08.21 ПРИКАЗ_Об утверждении типов средств измерений (10)
Наличие аналогов СИ: Анализаторы жидкости (ФОТОНИК-II)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ТОС Технологии" (ООО "ТОС Технологии")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80883-20 31.12.2025 |
Анализаторы газовые промышленные , Гидрос Общество с ограниченной ответственностью "ТОС Технологии" (ООО "ТОС Технологии") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88810-23 17.04.2028 |
Анализаторы жидкости, ФОТОНИК Общество с ограниченной ответственностью "ТОС Технологии" (ООО "ТОС Технологии") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90157-23 13.10.2028 |
Анализаторы жидкости, ЭкоСенс Общество с ограниченной ответственностью "ТОС Технологии" (ООО "ТОС Технологии") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92942-24 21.08.2029 |
Анализаторы жидкости, ФОТОНИК-II Общество с ограниченной ответственностью "ТОС Технологии" (ООО "ТОС Технологии") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92942-24 21.08.2029 |
Анализаторы жидкости, ФОТОНИК-II Общество с ограниченной ответственностью "ТОС Технологии" (ООО "ТОС Технологии") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Анализаторы жидкости (ФОТОНИК-II)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы жидкости (ФОТОНИК-II)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), позволяющее отображать, обрабатывать и сохранять результаты измерений, контролировать стабильность градуировочной характеристики, управлять процессом измерений.
ПО анализаторов сохраняет градуировочную характеристику, установленную производителем, и отвечает только за обработку текущих результатов измерений и их передачу по протоколу Modbus. ПО заложено в микропроцессоре и защищено от изменений. Обновление программного обеспечения анализаторов может быть выполнено в процессе эксплуатации.
Идентификация версии встроенного программного обеспечения осуществляется в главном меню контроллера.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V03B3 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации, технический паспорт типографским способом, на маркировочную табличку термопечатью.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в:-
- разделах 2.2 «Описание», 3 «Подключения», 6 «Описание функций ПО» документа «Контроллер анализатора жидкости ФОТОНИК II. Руководство по эксплуатации»;
-
- в разделе 2 «Общая информация» документа «ФОТОНИК-11Д-Д. Датчик для измерения массовой концентрации ХПК. Руководство по эксплуатации»;
-
- в разделе 2 «Общая информация» документа «ФОТОНИК-11Д-Ф1. Датчик для измерения массовой концентрации ХПК, ООУ, взвешенных веществ, нитратов и мутности. Руководство по эксплуатации»;
-
- в разделе 2 «Общая информация» документа «ФОТОНИК-11Д-Ф2. Датчик для измерения массовой концентрации ХПК, ООУ, взвешенных веществ, нитратов и нитритов. Руководство по эксплуатации»;
-
- в разделе 2 «Общая информация» документа «ФОТОНИК-11Д-М1. Датчик для измерения массовой концентрации ХПК, ООУ и мутности. Руководство по эксплуатации»;
-
- в разделе 2 «Общая информация» документа «ФОТОНИК-11Д-М2. Датчик для измерения массовой концентрации ХПК, ООУ и мутности. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. № 148;
ТУ 26.51.53-003-17818360-2023 «Анализаторы жидкости ФОТОНИК-11. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ТОС Технологии»
(ООО «ТОС Технологии»)
ИНН 7730190396
Юридический адрес: 121059, г. Москва, вн. тер. г. муниципальный округ Дорогомилово, наб. Бережковская, д. 16А, стр. 3
Тел.: +7 (499) 707-09-19
E-mail:info@toc-teh.ru
Web-сайт: www.toc-teh.ru
Изготовитель
Общество с ограниченной ответственностью «ТОС Технологии» (ООО «ТОС Технологии»)
ИНН 7730190396
Юридический адрес: 121059, г. Москва, вн. тер. г. муниципальный округ Дорогомилово, наб. Бережковская, д. 16А, стр. 3
Тел.: +7 (499) 707-09-19
E-mail:info@toc-teh.ru
Web-сайт: www.toc-teh.ru
Адрес места осуществления деятельности: 141980, Московская обл., г. Дубна, ул. Университетская, д. 11, стр. 14
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ТОС Технологии»
(ООО «ТОС Технологии»)
ИНН 7730190396
Юридический адрес: 121059, г. Москва, вн. тер. г. муниципальный округ Дорогомилово, наб. Бережковская, д. 16А, стр. 3
Тел.: +7 (499) 707-09-19
E-mail:info@toc-teh.ru
Web-сайт: www.toc-teh.ru
Принцип работы анализаторов основан на фотометрическом методе поглощения ультрафиолетового и видимого спектра на соответствующей длине волны в диапазоне от 200 до 800 нм.
Конструктивно анализатор состоит из контроллера и пяти моделей подключаемых погружных датчиков с различной длиной оптического пути: ФОТОНИК-11Д-Д, ФОТОНИК-11Д-Ф1, ФОТОНИК-11Д-Ф2, ФОТОНИК-11Д-М1, ФОТОНИК-11Д-М2.
Датчик ФОТОНИК-11Д-Д предназначен для измерений содержания ХПК в воде при длинах волн 254 нм или 550 нм. Датчик имеет функцию компенсации фоновой мутности. Длина оптического пути 5 мм, 10 мм, может комплектоваться проточной ячейкой ФОТОНИК-11Я-Д.
Датчик ФОТОНИК-11Д-Ф1 применяется для измерений содержания ХПК, ООУ, взвешенных частиц, нитратов и мутности в диапазоне длины волны от 200 до 800 нм. Датчик имеет функцию автоматической компенсации перекрестной чувствительности, позволяющую минимизировать перекрестные помехи от органических примесей, твердых частиц, мутности. Длина оптического пути датчика 2, 5 и 15 мм, дополнительно датчик может комплектоваться проточной ячейкой ФОТОНИК-11Я-Ф.
Датчик со встроенной проточной ячейкой ФОТОНИК-11Д-Ф2 предназначен для измерений при длинах волн от 200 до 800 нм содержаний ХПК, ООУ, взвешенных частиц, нитратов, нитритов. Датчик снабжен функцией автоматической компенсации перекрестной чувствительности, позволяющей минимизировать перекрестные помехи от органических примесей и твердых частиц. Длина оптического пути от 4 до 1500 мм.
Принцип измерений датчика ФОТОНИК-11Д-М1 основан на поглощении ультрафиолетового спектра и имеет многоволновую конструкцию, позволяющую измерять содержание ХПК, ООУ и мутности в воде. Датчик имеет функцию перекрестной компенсации, позволяющую минимизировать перекрестные помехи между параметрами. Длина оптического пути 10 мм. Комплектация датчика дополнительной проточной ячейкой не предусмотрена.
Датчик Ф0Т0НИК-11Д-М2 - датчик со встроенной проточной ячейкой. Измерение мутности основано на принципе рассеянного света под углом 90 градусов к падающему свету. Принцип измерений ХПК и ООУ основан на ультрафиолетовой абсорбционной спектроскопии. Датчик имеет автоматическую коррекцию интенсивности света, лазерный источник света и высокочувствительный детектор. Длина оптического пути 20 мм.
Датчики ФОТОНИК-11Д-Д, ФОТОНИК-11Д-М2, ФОТОНИК-11Д-Ф1, ФОТОНИК-11Д-Ф2 и ФОТОНИК-11Д-М1 поддерживают команды на основе Modbus RTU.
Контроллер анализатора с 7-дюймовым цветным ЖК-дисплеем обеспечивает одновременное подключение до четырех датчиков.
Материал корпуса контроллера - пластик, материал корпуса датчиков ФОТОНИК-11Д-Д, ФОТОНИК-11Д-Ф1, ФОТОНИК-11Д-Ф2, ФОТОНИК-11Д-М1 - нержавеющая сталь, датчика ФОТОНИК-11Д-М2 - пластик.
Маркировочная табличка содержит единый знак обращения продукции на рынке государств-членов Евразийского экономического союза, знак утверждения типа, информацию о наименовании, о производителе анализатора, его заводском номере, месяце и годе выпуска. Заводской номер имеет цифровой формат. Информация на маркировочную табличку наносится термопечатью.
Маркировочные таблички наносятся:
-
- на боковую стенку контроллера;
-
- на лицевую панель измерительного датчика Ф0Т0НИК-11Д-М2;
-
- на кабель при помощи кабельной стяжки для всех остальных моделей датчиков.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру контроллера. Заводские номера датчиков, входящих в комплектность средства измерений, приводятся в техническом паспорте на анализатор.
Пломбирование и нанесение знака поверки на анализаторы не предусмотрено.
Общий вид контроллера и датчиков представлен на рисунках 1-2. Общий вид маркировочных табличек контроллера и датчиков представлен на рисунках 3-4.

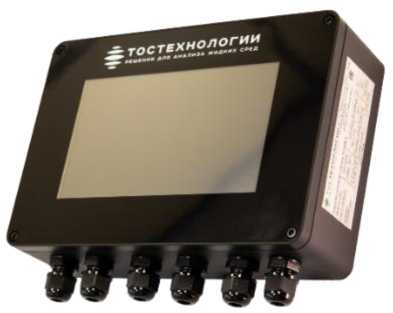

Рисунок 1 - Общий вид контроллера

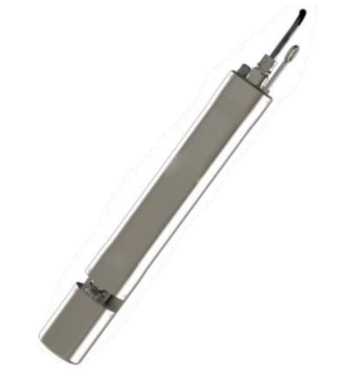

в) общий вид датчика ФОТОНИК-11Д-Ф2
б) общий вид датчика ФОТОНИК-11Д-Ф1

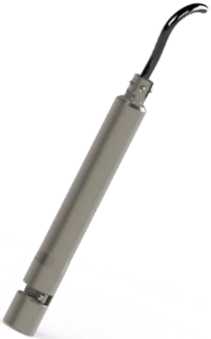

г) общий вид датчика ФОТОНИК-11Д-М1
д) общий вид датчика ФОТОНИК-11Д-М2

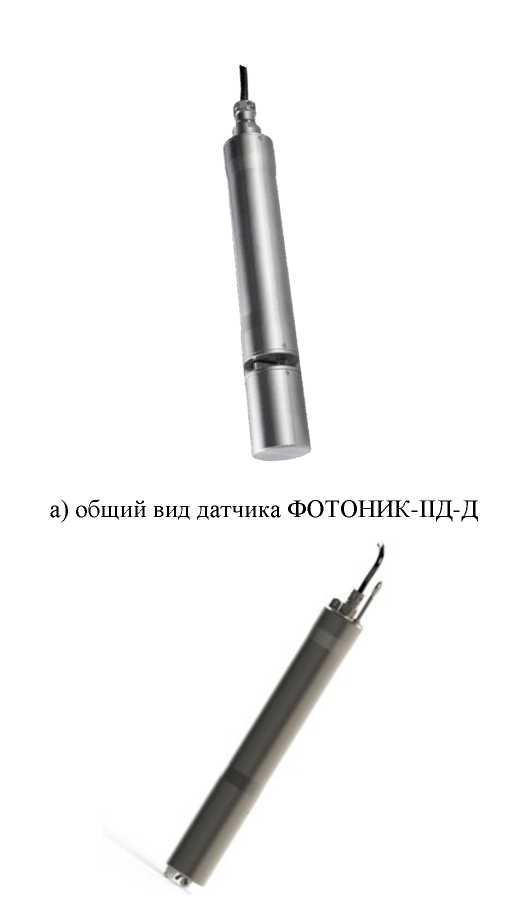

Рисунок 2 - Общий вид датчиков

Рисунок 3 - Общий вид маркировочной таблички контроллера с заводским номером
Рисунок 3 - Общий вид маркировочной таблички контроллера с заводским номером
Измеряемые параметры
«ЮТОНМШБ ЗА W 0125-00032
Пиопвзон шиЕренщ мг/Ам’
О-ЮОО
УслАоя зксплуатоции
0_ -50 -С
0- 2 бор
ИЗБЕГАТЬ МЕХАЮТСКИХ УДАРОВ'
/
б) общий вид маркировочной таблички датчика ФОТОНИК-11Д-М2 с заводским номером
а) общий вид маркировочной таблички датчика ФОТОНИК-11Д-Д с заводским номером
|
_ ■ ■•42' |
Ф0Т0НИКН1Д-1- |
13об № 1612-ЕЮ02А в 1 | |
|
r-mf порсмепры |
ООУ |
хк ! |
РЦтнхп» |
|
.. lid J-* ззмерений |
0-200 мг/Дм’0 |
Р500мг/^’ |
0-500 ЕМФ| |
|
- >'г пупгеции |
0..50-С О 28ор | ||
' Л «дниТГКИХ УДАИЮ
Оопнж
Измеряемые поромепры
Дипгпзон измерен!!
R-1
WOHOiWEB ЗА * 0212-00007 J
|
ООУ |
ХГК | |||
|
!Г5И |
!ПИ |
0-га ЕМФ |
»е/3я' |
]1Р»№п£ |
ИЗБЕГ АТЫ1ХАНИ<СКИХ УДАРОВ
|ЧСЛО(|иЯ ЖОТЧОПЩН!
в) общий вид маркировочной таблички датчика ФОТОНИК-11Д-М1 с заводским номером
г) общий вид маркировочной таблички датчика ФОТОНИК-11Д-Ф1 с заводским номером
д) общий вид маркировочной таблички датчика ФОТОНИК-11Д-Ф2 с заводским номером
д) общий вид маркировочной таблички датчика ФОТОНИК-11Д-Ф2 с заводским номером
Рисунок 4 - Общий вид маркировочных табличек датчиков
Таблица 8 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости в составе: Контроллер Датчик |
ФОТОНИК-11 |
1 шт. |
|
ФОТОНИК-11 |
1 шт. | |
|
ФОТОНИК-11Д-Д ФОТОНИК-11Д-Ф1 ФОТОНИК-11Д-Ф2 ФОТОНИК-11Д-М1 ФОТОНИК-11Д-М2 |
по заказу | |
|
Комплект принадлежностей и ЗИП1^ |
- |
по заказу |
|
Технический паспорт |
- |
1 экз. |
|
Руководство по эксплуатации на контроллер анализатора жидкости ФОТОНИК II |
1 экз. | |
|
Руководство по эксплуатации на датчик |
по заказу | |
|
Методика поверки |
- |
1 экз. |
|
1) Комплект принадлежностей и ЗИП согласовываются при заказе. | ||
Таблица 2 - Метрологические характеристики датчика ФОТОНИК-11Д-Ф1
|
Наименование измеряемого вещества (показателя) |
Длина оптического пути, мм |
Диапазон измерений |
Пределы допускаемой погрешности измерений, % | |
|
приведенной к максимальному значению поддиапазона измерений, ±3пр |
относительной, | |||
|
ХПК |
2 |
от 0 до 100 мг/дм3 включ. св. 100 до 1000 мг/дм3 |
3 |
3 |
|
5 |
от 0 до 100 мг/дм3 включ. св. 100 до 500 мг/дм3 |
3 |
3 | |
|
15 |
от 0 до 100 мг/дм3 включ. св. 100 до 150 мг/дм3 |
3 |
3 | |
|
Мутность |
2 |
от 0 до 200 ЕМФ включ. св. 200 до 1000 ЕМФ |
5 |
5 |
|
Взвешенные вещества |
2 |
от 0 до 15 мг/дм3 |
8 |
- |
|
Нитраты |
2 |
от 0 до 50 мг/дм3 |
2 |
- |
|
ООУ |
2 |
от 0 до 200 мг/дм3 включ. св. 200 до 300 мг/дм3 |
2 |
2 |
|
Нитраты (расширенный диапазон) |
2 |
от 30 до 130 мг/дм3 включ. св. 130 до 2000 мг/дм3 |
3* |
3 |
* Пределы допускаемой погрешности измерений, приведенной к разности между максимальным и минимальным значениями поддиапазона измерений.
Таблица 3 - Метрологические характеристики датчика ФОТОНИК-11Д-Ф2
|
Наименование измеряемого вещества (показателя) |
Длина оптического пути, мм |
Диапазон измерений, мг/дм3 |
Пределы допускаемой погрешности измерений, % | |||
|
приведенной к максимальному значению поддиапазона измерений, +§пр |
относительной, | |||||
|
ХПК |
60 |
от 0 до 15 |
4 |
- | ||
|
ООУ |
60 |
от 0 до 6 |
5 |
- | ||
|
Взвешенные вещества |
4 |
от 0 до 100 включ. св. 100 до 1000 |
8 |
8 | ||
|
Нитраты |
60 |
от 0 до 0,5 |
10 |
- | ||
|
Нитриты |
60 |
от 0 до 0,5 |
10 |
- | ||
|
Таблица 4 - Мет |
рологические характеристики датчика ФОТОНИК-ИД-М! | |||||
|
Наименование измеряемого вещества (показателя) |
Длина оптического пути, мм |
Диапазон измерений |
Пределы допускаемой погрешности измерений,% | |||
|
приведенной к максимальному значению поддиапазона измерений, ^^пр |
относительной, ±J | |||||
|
ХПК |
10 |
от 0 до 100 мг/дм3 включ. св. 100 до 500 мг/дм3 |
3 |
3 | ||
|
ООУ |
10 |
от 0 до 200 мг/дм3 |
2 |
- | ||
|
Мутность |
10 |
от 0 до100 ЕМФ включ. св. 100 до 500 ЕМФ |
5 |
5 | ||
Таблица 5 - Метрологические характеристики датчика ФОТОНИК-11Д-М2
|
Наименование измеряемого вещества (показателя) |
Длина оптического пути, мм |
Диапазон измерений |
Пределы допускаемой погрешности измерений, % | |
|
приведенной к максимальному значению поддиапазона измерений, ±§пр |
относительной, ±J | |||
|
ХПК |
20 |
от 0 до 50 мг/дм3 |
6 |
- |
|
ООУ |
20 |
от 0 до 20 мг/дм3 |
10 |
- |
|
Мутность |
20 |
от 0 до 10 ЕМФ включ. св. 10 до 1000 ЕМФ |
5 |
5 |
Таблица 6 - Метрологические характеристики датчика ФОТОНИК-11Д-Д
|
Наименование измеряемого вещества (показателя) |
Длина оптического пути, мм |
Диапазон измерений, мг/дм3 |
Пределы допускаемой погрешности измерений, % | |
|
приведенной к максимальному значению поддиапазона измерений, +5пр |
относительной, | |||
|
ХПК |
10 |
от 0 до 100 включ. |
3 |
- |
|
св. 100 до 500 |
- |
3 | ||
|
5 |
от 0 до 100 включ. |
3 |
- | |
|
св. 100 до 1000 |
- |
3 | ||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
12, 24 |
|
Потребляемая мощность, Вт, не более: - датчики ФОТОНИК-11Д-Д, ФОТОНИК-ПД-М2 |
6 |
|
- датчики ФОТОНИК-11Д-Ф1, ФОТОНИК-11Д-Ф2 |
8 |
|
- датчик ФОТОНИК-11Д-М1 |
2 |
|
Габаритные размеры, мм, не более: - контроллера (В^ШхД) |
154x68x230 |
|
- датчиков (без учета соединительного кабеля): ФОТОНИК-11Д-Д (ДХ0) |
325x45 |
|
ФОТОНИК-11Д-Ф1, ФОТОНИК-11Д-Ф2 (ДХ0) |
505x66 |
|
ФОТОНИК-11Д-М1(ДХ0) |
245x30 |
|
ФОТОНИК-11Д-М2 (В Ш Д) |
82x175x150 |
|
Масса, кг, не более: - контроллера |
1,9 |
|
- датчиков: ФОТОНИК-11Д-Д, ФОТОНИК-ПД-М2 |
1,6 |
|
ФОТОНИК-11Д-Ф1, ФОТОНИК-11Д-Ф2 |
4,0 |
|
ФОТОНИК-11Д-М1 |
0,9 |
|
Условия эксплуатации: - контроллера - температура окружающего воздуха, °С |
от -20 до +70 |
|
- относительная влажность окружающего воздуха (без конденсации), % |
от 5 до 95 |
|
- датчиков - температура анализируемой среды, °С |
от 0 до +50 |
|
- относительная влажность окружающего воздуха (без конденсации), % |
от 5 до 95 |
