Измеряемый параметр

Модель анализатора

ЭкоСенс-1

ЭкоСенс-2

ЭкоСенс-3

ЭкоСенс-4

pH/ОВП

+

+

+

-

Массовая концентрация ионов:

аммония

+

+

-

нитрат-ионы

-

+

+

фторид-ионы

-

+

+

хлорид-ионы

+

+

-

кальция

-

+

-

калия

-

+

-

УЭП и пересчитываемые показатели:

УЭП

+

+

+

-

Солесодержание

-

+

+

-

Массовая доля химических веществ:

Соляная кислота

+

-

Серная кислота

+

-

Гидроксид калия

+

-

Гидроксид натрия

+

-

Хлорид натрия

+

-

Азотная кислота

+

-

Фтороводородная кислота

+

-

Массовая концентрация растворенных газов

Кислород

+

+

+

Озон

-

-

-

+

Массовая концентрация хлорсодержащих соединений

Диоксид хлора

-

-

+

Хлорноватистая кислота

-

-

+

Хлор общий

-

-

+

Хлор свободный

-

-

+

Мутность

+

+

-

Содержание взвешенных веществ

+

+

-

Содержание нефти/нефтепродуктов

+

-

-

Наименование

Обозначение

Количество

Анализатор жидкости

ЭкоСенс

1 шт.

Измерительные датчики (в соответствии с Заказом, по таблице 9)

по Заказу

1 комплект

Сменные части (по дополнительному заказу)

-

-

Паспорт

-

1 экз.

Методика поверки

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Измеряемая величина

Обозначение датчика

Модель анализатора

рН

ЭС-1-РН

ЭкоСенс-1

ЭС-РН-711, ЭС-РН-711-Т, ЭС-РН-211, ЭС-РН-311, ЭС-РН-911 ЭС-РН-6917, ЭС-РН-6917-VP, ЭС-РН-6917-Б8, ЭС-РН-6917-К8Б, ЭС-РН-6917-T, ЭС-РН-6917-T-VP ЭС-РН-6917-Т^8, ЭС-РН-6917-Т-К8Б, ЭС-PH-6917-O, ЭС-РН-6917-O-VP, ЭС-РН-6917-O-S8, ЭС-РН-6917-O-K8 S ЭС-РН-9121, ЭС-РН-9121-Ф, ЭС-РН-9123, ЭС-РН-9123-Ф, ЭС-РН-9131, ЭС-РН-9133, ЭС-РН-910, ЭС-РН-9122, ЭС-РН-6917-D

ЭкоСенс-2,

ЭкоСенс-3

ОВП

ЭС-1-ORP

ЭкоСенс-1

ЭС-ОДР-9194, ЭС-ОДР-9194-Ф

ЭС-ОДР-9194-А, ЭС-ОДР-9194-АН

ЭкоСенс-2,

ЭкоСенс-3

Измеряемая величина

Обозначение датчика

Модель анализатора

Массовая концентрация фторид-ионов

ЭС-596-F, ЭС-3196-F

ЭкоСенс-2

Массовая концентрация хлорид-ионов

ЭС-1-Cl

ЭкоСенс-1

ЭС-596-Cl, ЭС-3196-Cl

ЭкоСенс-2

Массовая концентрация ионов кальция

ЭС-596-CA, ЭС-3196-CA

ЭкоСенс-2

Массовая концентрация нитрат-ионов

ЭС-596А'О3. ЭС-3196А'О3

ЭкоСенс-2

Массовая концентрация ионов аммония

ЭС-1-NH

ЭкоСенс-1

ЭС-596-ЫИ4, ЭС-3196-NH

ЭкоСенс-2

Массовая концентрация ионов калия

ЭС-596-K, ЭС-3196-K

ЭкоСенс-2

Массовая концентрация диоксида хлора

ЭС-СЮ2-005, ЭС-СЮ2-020, ЭС-ClO2-100, ЭС-СЮ2-200

ЭкоСенс-4

Массовая концентрация хлорноватистой кислоты

ЭС-НСЮ-005, ЭС-НСЮ-020, ЭС-HClO-100, ЭС-НСЮ-200

ЭкоСенс-4

Массовая концентрация общего хлора

ЭС-Та-005, ЭС-Та-020, ЭС-ТО-100, ЭС-

TCl-200

ЭкоСенс-4

Массовая концентрация свободного хлора

ЭС-5961-ИС1-020, 3G-5961-RCl-100, ЭС-

5961-RCl-200

ЭкоСенс-2

ЭС-Иа-005, ЭС-Иа-020, ЭС-ИС1-100, ЭС-RCl-200

ЭкоСенс-4

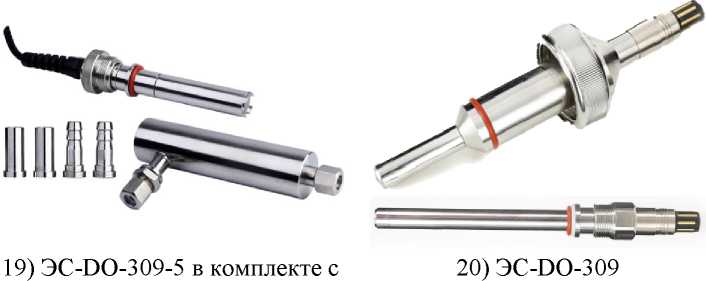

Массовая концентрация растворенного кислорода

ЭС-1-DO

ЭкоСенс-1

ЭСОО-309-5, ЭС-1М)-309 3G-DO-310,

ЭкоСенс-2,

ЭкоСенс-3

ЭС-1М)-310-О11Т

ЭкоСенс-2

Массовая концентрация растворенного озона

ЭС-О3

ЭкоСенс-4

Мутность

ЭС-1-TURB

ЭкоСенс-1

ЭС-ТЦИВ-596, ЭС-ТиКВ-3199-12

ЭкоСенс-2

Массовая концентрация взвешенных частиц

ЭС-1-TSS

ЭкоСенс-1

ЭС-1^-3198-12

ЭкоСенс-2

Массовая концентрация нефти/нефтепродуктов в воде

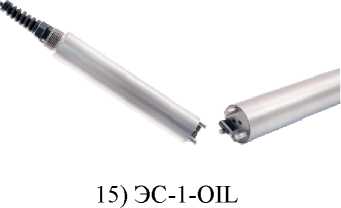

ЭС-1-OIL

ЭкоСенс-1

Измеряемая величина

Обозначение датчика

Модель анализатора

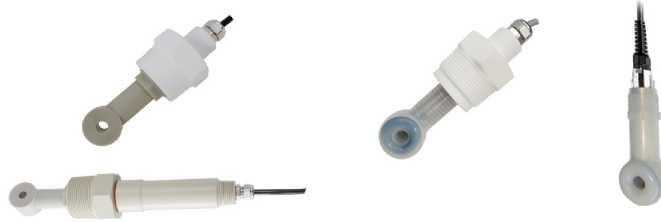

УЭП, общее солесодержание

ЭС-COND-l-A-nK-l, ЭС-COND-1-A-ПК-2,

ЭС-COND-Z-A-nK-l, ЭС-COND-2-A-ПК-2, ЭС-COND-3-A-ПК-1, ЭС-COND-3-A-ПК-2,

ЭС-COND-4-A-ПСФ-1, ЭС-СОЯО-5-А-ПСФ-

1, ЭС-COND-1-A-316-5, ЭС-COND-2-A-316-

5, ЭС-COND-3-A-316-5, ЭС-COND-1-A-316-

1, ЭС-COND-2-A-316-1, ЭС-COND-3-A-316-

1, ЭС-COND-1-A-316-4, ЭС-COND-2-A-316-

4, ЭС-COND-3-A-316-4, ЭС-COND-A-PC/T-1, ЭС-COND-3-A-Г-2

ЭкоСенс-2,

ЭкоСенс-3

УЭП, общее солесодержание,

Массовая доля химических веществ

ЭС-COND-И-ПП-1-D-60, ЭС-COND-И-ПП-3 -D-60, ЭС-COND-И-ПП-1-D-100, ЭС-COND-И-ПП-3 -D-100, ЭС-COND-И-ПФА-1-D-150, ЭС-COND-И-ПФА-3-D-150, ЭС-COND-H-ПП-1-A-60, ЭС-COND-И-ПП-3-A-60, ЭС-COND-И-ПП-1-A-100, ЭС-COND-И-ПП-3 -A-100, ЭС-COND-И-ПФА-1-A-150, ЭС-COND-И-ПФА-3-A-150

ЭкоСенс-2

УЭП

ЭС-1-COND

ЭкоСенс-1

Наименование характеристики

Значение

Диапазон измерений рН

от 0 до 14

Пределы допускаемой абсолютной погрешности измерений pH

±0,1

Диапазон измерений ОВП, мВ

от - 2000 до +2000

Пределы допускаемой абсолютной погрешности измерений ОВП, мВ

±5

Диапазон измерений удельной электрической проводимости, См/м

от 4Ч0^-6 до 200

Пределы допускаемой погрешности измерений удельной электрической проводимости, приведенной к верхнему пределу поддиапазона измерений, %

в поддиапазоне от 440^-6 до V10^-4 См/м включ.

± 3

Пределы допускаемой относительной погрешности измерений удельной электрической проводимости, %

в поддиапазоне св. V10^-4 до 200 См/м

± 3

Диапазон показаний солесодержания, мг/дм³

от 0 до 130 000

Диапазон измерений солесодержания, мг/дм³

от 0 до 100 000

Пределы допускаемой абсолютной погрешности солесодержания, мг/дм³

± 0,02-С*

Диапазон измерений массовой концентрации растворенного кислорода, мг/дм³

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм³

в поддиапазонах измерений:

от 0 до 10 мг/дм³ включ.

св. 10 до 20 мг/дм³

±0,2

±0,6

Диапазон измерений массовой концентрации озона, мг/дм³

от 0,1 до 20

Пределы допускаемой относительной погрешности измерений массовой концентрации озона, %

±15

Диапазон измерений мутности, ЕМФ

от 0,03 до 4000

Пределы допускаемой относительной погрешности измерений мутности, %, в поддиапазонах измерений:

от 0,03 до 200 ЕМФ включ.

св. 200 до 4000 ЕМФ

±10

±5

Диапазон показаний массовой концентрации взвешенных веществ, мг/дм³

от 1 до 120 000

Диапазон измерений массовой концентрации взвешенных веществ, мг/дм³

от 1 до 20 000

Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм³

в поддиапазонах измерений:

от 1 до 10 мг/дм³ включ.

св. 10 до 10000 мг/дм³ включ.

св. 10000 до 20000 мг/дм³

±(0,5+0,08^С)* ±0,1 •С* ±0,15-С*

Наименование характеристики

Значение

Диапазон измерений массовой концентрации нефти/нефтепродуктов в воде, мг/дм³

от 1 до 5 000

Пределы допускаемой относительной погрешности измерений массовой концентрации нефти и нефтепродуктов в воде, % в поддиапазонах измерений:

от 1 до 100 мг/дм³ включ.

св. 100 до 1000 мг/дм³ включ.

св. 1000 до 5000 мг/дм³

±5

±2

±2

Диапазон показаний массовой концентрации ионов, мг/дм³: фторид-ионов

хлорид-ионов

от 0,02 до 5000 от 0,02 до 35000

Диапазон измерений массовой концентрации ионов, мг/дм³: аммония (как аммонийный азот) нитрат-ионов фторид-ионов хлорид-ионов кальция калия

от 0,1 до 1000 от 0,1 до 1000 от 0,1 до 1000 от 1,8 до 35000 от 0,1 до 1000 от 0,1 до 1000

Пределы допускаемой относительной погрешности измерений массовой концентрации иона аммония, %

в поддиапазонах измерений:

от 0,1 до 1 мг/дм³ включ.

св. 1 до 1000 мг/дм³

±5

±10

Пределы допускаемой относительной погрешности измерений массовой концентрации хлорид-иона, %

± 10

Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, фторид-ионов, ионов кальция, ионов калия, %, в поддиапазонах измерений:

от 0,1 до 1 мг/дм³ включ.

св. 1 до 10 мг/дм³ включ.

св. 10 до 1000 мг/дм³

±10

±5

±2

Диапазон измерений массовой доли химических веществ, %: соляная кислота

серная кислота

серная кислота (концентрированная)

гидроксид калия гидроксид натрия хлорид натрия азотная кислота азотная кислота фтороводородная кислота

от 0,1 до 39

от 0,1 до 30

от 92 до 100

от 0,1 до 42

от 0,1 до 50

от 0,1 до 25

от 0,1 до 30

от 35 до 96

от 0,1 до 30

Пределы допускаемой относительной погрешности измерений массовой доли химических веществ, %

± 6

Диапазон измерений температуры, °С

от 0 до +100

Предел   допускаемой   абсолютной   погрешности   измерений

температуры, °С

±0,5

*С - измеренное значение массовой концентрации компонента состава.

Определяемый компонент (показатель)

Датчик

Диапазон измерений, мг/дм³

Пределы допускаемой относительной погрешности измерений, %

Массовая концентрация диоксида хлора

ЭС-ClO2-005

от 0,075 до 0,5

± 15

ЭС-ClO2-020

от 0,3 до 2

± 15

ЭС-ClO2-100

от 1 до 10

± 10

ЭС-ClO2-200

от 2 до 20

± 10

Определяемый компонент (показатель)

Датчик

Диапазон измерений, мг/дм³

Пределы допускаемой приведённой (к верхнему значению диапазона) погрешности измерений, %

Массовая концентрация хлорноватистой кислоты

ЭС-ЖЮ-005

от 0,09 до 0,5

± 15

ЭС-ЖЮ-020

от 0,4 до 2

± 15

ЭС-ЖЮ-100

от 1,2 до 10

± 10

ЭС-ЖЮ-200

от 2,5 до 20

± 10

Массовая концентрация хлора общего

ЭС-та-005

от 0,09 до 0,5

± 15

ЭС-та-020

от 0,4 до 2

± 15

ЭС-та-100

от 1,2 до 10

± 10

ЭС-та-200

от 2,5 до 20

± 10

Определяемый компонент (показатель)

Датчик

Диапазон измерений, мг/дм³

Пределы допускаемой приведённой (к верхнему значению диапазона) погрешности измерений, %

Массовая концентрация хлора свободного

ЭС-Иа-005

от 0,09 до 0,5

± 15

ЭС-Иа-020,

ЭС-5961-RCl-

020

от 0,4 до 2

± 15

ЭС-Иа-100,

ЭС-5961-RCl-

100

от 1,2 до 10

± 10

ЭС-Иа-200, ЭС-5961-RCl-

200

от 2,5 до 20

± 10

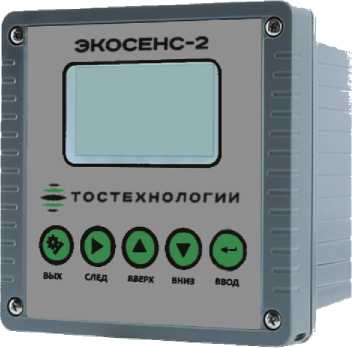

Наименование характеристик

Значения для модели

ЭкоСенс-1

ЭкоСенс-2

ЭкоСенс-3

ЭкоСенс-4

Габаритные размеры контроллера, мм, не

более

- ширина

300

200

150

350

- высота

250

200

150

300

- глубина

150

150

150

200

Габаритные размеры контроллера во

взрывозащищенном исполнении, мм, не

более

- ширина

700

- высота

700

—глубина

300

Масса контроллера, кг, не более

2

1,5

1,5

5

Масса контроллера во взрывозащищенном

исполнении, кг, не более

50

Параметры   электрического   питания

контроллеров:

- напряжение переменного тока, В

220 ± 22 ¹⁾

- частота переменного тока, Г ц

от 50 до 60

Потребляемая мощность, В^А, не более

10

10

10

15

Условия эксплуатации:

от +5

от -20

от -20

от 0

- температура окружающего воздуха, ^оС

до +35

до +50

до +50

до +40

Маркировка взрывозащиты

1Ex d [ia

Ga] IIC T6

1Ex d [ia Ga] IIC T6 Gb

Gb X,

X

1 Ex d IIC

T6 Gb X

Обозначение датчика

Масса датчика, г, не более

Габаритные размеры датчика, мм, не более

- длина

- диаметр

Условия эксплуатации: (температура измеряемой среды), ^оС, не более

ЭС-РН-711

800

500

15

60

ЭС-РН-711-Т

800

500

15

60

ЭС-РН-211

800

500

15

60

ЭС-РН-311

800

500

15

60

ЭС-РН-911

800

500

15

90

эс-рн-6917

800

500

15

100

ЭС-РН-6917-Б8

800

500

15

100

ЭС-РН-6917-VP

800

500

15

100

ЭС-РН-6917-Т

800

500

15

100

ЭС-Р11-69I7-T-K8S

800

500

15

100

ЭС-РН-6917-Т^8

800

500

15

100

ЭС-РН-6917-T-VP

800

500

15

100

ЭС-РН-6917-О

800

500

15

100

ЭС-РН-6917-О-К8Б

800

500

15

100

ЭС-РН-6917-О^8

800

500

15

100

ЭС-РН-6917-O-VP

800

500

15

100

ЭС-РН-9121

800

500

32

60

ЭС-РН-9121-Ф

800

500

32

60

ЭС-РН-9123

800

500

32

60

ЭС-РН-9123-Ф

800

500

32

60

Обозначение датчика

Масса датчика, г, не более

Габаритные размеры датчика, мм, не более

- длина

- диаметр

Условия эксплуатации: (температура измеряемой среды), ^оС, не более

ЭС-РН-9131

800

500

32

60

ЭС-РН-9133

800

500

32

60

ЭС-РН-910

800

500

32

95

ЭС-РН-9122

800

500

15

80

ЭС-РН-6917-D

1200

500

15

100

ЭС-1-РН

350

300

42

60

ЭС-1-ORP

350

300

40

60

ЭС-ОДР-9194

350

300

32

85

ЭС-ОДР-9194-Ф

350

300

32

60

ЭС-ОДР-9194-А

350

300

32

60

ЭС-ОВР-9194-АН

350

300

32

60

ЭС-1-Cl

350

300

45

60

ЭС-1-NH

350

300

45

60

ЭС-1-COND

350

300

45

60

ЭС-С102-ххх

500

300

35

40

ЭС-HClO-xxx

500

300

35

40

ЭС-RCl-xxx

500

300

35

40

ЭС-1-DO

500

300

50

60

ЭС-О3

500

300

35

40

ЭС-1-TURB

350

300

45

40

ЭС-ТЦКБ-3199-12

2000

300

68

45

Обозначение датчика

Масса датчика, г, не более

Габаритные размеры датчика, мм, не более

- длина

- диаметр

Условия эксплуатации: (температура измеряемой среды), ^оС, не более

ЭС-1-TSS

350

300

55

40

ЭС-TSS-3198-12

300

300

68

40

ЭС-1-OIL

500

300

40

50

ЭС-596-F

300

350

30

40

ЭС-3196-F

300

350

45

40

ЭС-596-Cl

300

350

30

40

ЭС-3196-Cl

300

350

45

40

ЭС-596-CA

300

350

30

40

ЭС-3196-CA

300

350

45

40

ЭС-596-ЫФ3

300

350

30

40

ЭС-3196-ЫФ3

300

350

45

40

ЭС-596-\114

300

350

30

40

ЭС-3196-NI14

300

350

45

40

ЭС-596-K

300

350

30

40

ЭС-3196-K

300

350

45

40

ЭС-COND-l-A-nK-l

1000

350

30

60

ЭС-С0Ы0-1-А-ПК-2

1000

350

30

60

ЭС-COND-Z-A-nK-l

1000

350

30

60

ЭС-COND-2-A-ПК-2

1000

350

30

60

ЭС-COND-3-A-ПК-1

1000

350

30

60

ЭС-COND-3-A-ПК-2

1000

350

30

60

Обозначение датчика

Масса датчика, г, не более

Габаритные размеры датчика, мм, не более

- длина

- диаметр

Условия эксплуатации: (температура измеряемой среды), ^оС, не более

ЭС-COND-4-A-ПСФ-1

1000

350

30

60

ЭС-COND-5-A-ПСФ-1

1000

350

30

60

ЭС-COND-3-A-Г-2

2500

350

30

80

ЭС-COND-1-A-316-4

2500

350

30

100

ЭС-COND-2-A-316-4

2500

350

30

100

ЭС-COND-3-A-316-4

2500

350

30

100

ЭС-COND-A-PC/T-I

800

350

30

60

ЭС-COND-1-A-316-1

2500

350

30

100

ЭС-COND-2-A-316-1

2500

350

30

100

ЭС-COND-3-A-316-1

2500

350

30

100

ЭС-COND-M-nn-1 -D-60

500

350

78

60

ЭС-COND-И-ПП-3-D-60

500

350

78

60

ЭС-COND-M-nn-l-D-

500

350

78

100

100

ЭС-COND-И-ПП-3-D-

500

350

78

100

100

ЭС-COND-M-nn-1 -A-60

500

350

78

60

ЭС-COND-И-ПП-3-A-60

500

350

78

60

ЭС-COND-И-ПП-1-A-

500

350

78

100

100

ЭС-COND-И-ПП-3-A-

500

350

78

100

100

ЭС-COND-И-ПФА-1-D-

500

350

78

100

150

ЭС-COND-И-ПФА-3-D-

500

350

78

100

150

ЭС-COND-И-ПФА-1-A-

500

350

78

100

150

Обозначение датчика

Масса датчика, г, не более

Габаритные размеры датчика, мм, не более

- длина

- диаметр

Условия эксплуатации: (температура измеряемой среды), ^оС, не более

ЭС-COND-И-ПФА-3-A-

500

350

100

150

78

ЭС-TCl-xxx

500

300

35

40

ЭС-5961-RCl-xxx

300

300

35

40
