Сведения о средстве измерений: 88161-23 Тепловизоры

Номер по Госреестру СИ: 88161-23
88161-23 Тепловизоры
(МЕГЕОН)

Назначение средства измерений:
Тепловизоры МЕГЕОН (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора

сертификация программного обеспечения

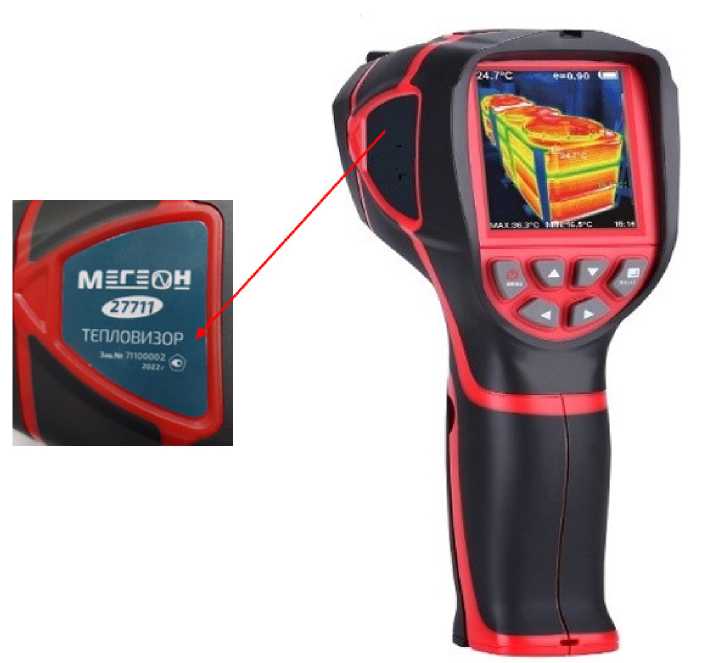

Внешний вид. Тепловизоры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Тепловизоры
Рисунок № 1

Общие сведения

Дата публикации - 19.09.2023
Срок свидетельства - 06.02.2028
Номер записи - 190166
ID в реестре СИ - 1405679
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Тепловизор МЕГЕОН мод.27711, Тепловизор МЕГЕОН 27731, Тепловизор МЕГЕОН 27721, Тепловизор МЕГЕОН 27711, модификация МЕГЕОН 27721, модель 27731, мод. 27721, МЕГЕОН 27731, МЕГЕОН 27721, МЕГЕОН 27711, 27731, 27721, 27711,

Производитель

Изготовитель - Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Королёв
Уведомление о начале осуществления предпринимательской деятельности -

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 227
Выдано извещений - 1
Кол-во периодических поверок - 19
Кол-во средств измерений - 151
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Тепловизоры (МЕГЕОН)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88161-23
06.02.2028
Тепловизоры, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
89786-23
22.08.2028
Термогигрометры , МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
90181-23
17.10.2028
Люксметры, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
90269-23
25.10.2028
Барометры-анероиды метеорологические, МЕГЕОН БАММ-1М
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
92810-24
02.08.2029
Тахометры, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
92897-24
14.08.2029
pH-метры, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
92897-24
14.08.2029
pH-метры, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
93332-24
30.09.2029
Газоанализаторы, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
94017-24
11.12.2029
Измерители сопротивления заземления, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
2 года

Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.

Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Бесплатный

Кто поверяет Тепловизоры (МЕГЕОН)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • МЕГЕОН 27721
  • МЕГЕОН 27731
  • МЕГЕОН 27711
  • 118 39 114 4 0 115 111 4
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • МЕГЕОН 27721
  • 1 0 1 0 1 0 1
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Тепловизор МЕГЕОН мод.27711
  • Тепловизор МЕГЕОН 27711
  • Тепловизор МЕГЕОН 27721
  • 4 3 1 3 0 4 1 3
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)
    РСТ
  • МЕГЕОН 27721
  • 1 0 1 1 1 0 1
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • мод. 27721
  • 1 1 0 1 0 1 0 1
    ООО "АЗ-И"
    (RA.RU.312199)
  • 27731
  • 1 1 0 1 0 1 0 1
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • модель 27731
  • 1 1 0 1 0 1 0 1
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • модификация МЕГЕОН 27721
  • 2 1 0 2 0 2 0 2
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • МЕГЕОН 27731
  • 1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • МЕГЕОН 27711
  • 1 1 0 1 0 0 0 0
    ООО "МИРУАР"
    (RA.RU.320061)
  • Тепловизор МЕГЕОН 27731
  • МЕГЕОН 27711
  • МЕГЕОН 27721
  • 27721
  • 27711
  • 27731
  • 93 81 93 0 0 93 93 0
    ФБУ "МАРИЙСКИЙ ЦСМ"
    (RA.RU.311271)
    РСТ
  • Мегеон 27731
  • 1 0 1 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • 27721
  • 2 1 0 2 0 2 0 2

    Стоимость поверки Тепловизоры (МЕГЕОН)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    10650 10650

    Программное обеспечение

    Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

    Идентификационные данные встроенной части ПО приведены в таблице 1.

    Таблица 1 - Сведения о программном обеспечении

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    firmware

    Номер версии (идентификационный номер) ПО

    не ниже V 2.1.2


    Знак утверждения типа

    Знак утверждения типа

    наносится на информационную этикетку тепловизора типографским методом и на титульный лист руководства по эксплуатации типографским способом


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Инструкция по эксплуатации» документа 27XXX РЭ «Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. Техническая документация фирмы-изготовителя;

    ТУ 26.51.66-001-23430128-2022 Тепловизоры торговой марки «МЕГЕОН». Технические условия

    Правообладатель

    Общество с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ»)

    ИНН 5018183467

    Юридический адрес: 141070, Московская обл., г. Королев, ул. Силикатная,

    д. 11, эт. 5, пом. 650

    Тел.: +7 (495) 2680191

    E-mail: info@mprofit.ru

    Лист № 4

    Всего листов 4

    Изготовитель


    Общество с ограниченной ответственностью
    (ООО «МАКСПРОФИТ»)
    ИНН 5018183467
    «МАКСПРОФИТ»
    Юридический адрес: 141070, Московская обл., г. Королев, ул. Силикатная, д. 11, эт. 5, пом. 650
    Адрес места осуществления деятельности: 141070, Московская обл., г. Королев, ул. Силикатная, д. 11, эт. 5, пом. 650
    Тел.: +7 (495) 2680191
    E-mail: info@mprofit.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адрес: 142300, Московская обл., г. Чехов, Симферопольское шо., д. 2, лит. А, пом. 1 Телефон: +7 (495) 108-69-50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    Общество с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ»)
    ИНН 5018183467
    Юридический адрес: 141070, Московская обл., г. Королев, ул. Силикатная,
    д. 11, эт. 5, пом. 650
    Тел.: +7 (495) 2680191
    E-mail: info@mprofit.ru
    Лист № 4
    Всего листов 4

    Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

    Конструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника тщательно обрабатывает полученные данные.

    Тепловизоры выпускаются в трех модификациях - 27711, 7721, 27731, различающиеся метрологическими и основными техническими характеристиками, которые представлены в таблицах 1-2.

    Заводские номера в виде цифрового обозначения наносятся на информационную этикетку тепловизора типографским методом

    Знак поверки и пломбирование тепловизоров не предусмотрено.

    Общий вид тепловизоров и места нанесения заводских номеров и знака утверждения типа представлены на рисунке 1.

    Внешний вид. Тепловизоры (МЕГЕОН), http://oei-analitika.ru

    , тепловизор

    .    *** n*°SJ52 с

    M=£=QH <2П> ТСПллпиллп

    Рисунок 1 - Общий вид тепловизоров и места нанесения заводских номеров и знака утверждения типа


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Тепловизор

    МЕГЕОН

    1 шт.

    Руководство по эксплуатации

    27XXX РЭ1}

    1 экз.

    Паспорт

    24/02-2022 ПС

    1 экз.

    Примечание:

    1) - в зависимости от заказа модификации


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Модификация

    27711

    27721    27731

    Диапазон измерений температуры, °С

    от -20 до +300

    от -20 до +450

    Пределы допускаемой абсолютной погрешности измерений температуры, °С, в диапазонах значений

    - от - 20 до +300 °С включ.

    ±3

    ±3

    - св. +300 до +450 °С

    -

    ±5

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Модификация

    27711

    27721

    27731

    Разрешение инфракрасного изображения, пиксели^пиксели

    320x240

    160x120

    220x160

    Угловое поле объектива, градус

    56°х42°

    35°x26°

    35°x26°

    Разрешение экрана, пиксели*пиксели

    320x240

    Тип дисплея

    2,8' (цветной)

    Габаритные размеры (Д*Ш*В), мм, не более

    225x70x94

    Масса, г, не более

    330

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %, не более

    • - атмосферное давление, кПа

    от 0 до +45

    85

    от 84 до 106

    Средний срок службы, лет

    5
