Номер по Госреестру СИ: 93332-24
93332-24 Газоанализаторы
(МЕГЕОН)
Назначение средства измерений:
Газоанализаторы МЕГЕОН (далее - газоанализаторы) предназначены для измерений концентраций газов в окружающей среде.

Внешний вид.

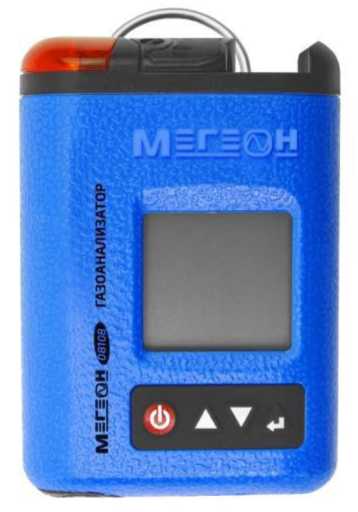

Газоанализаторы
Рисунок № 1

Внешний вид.

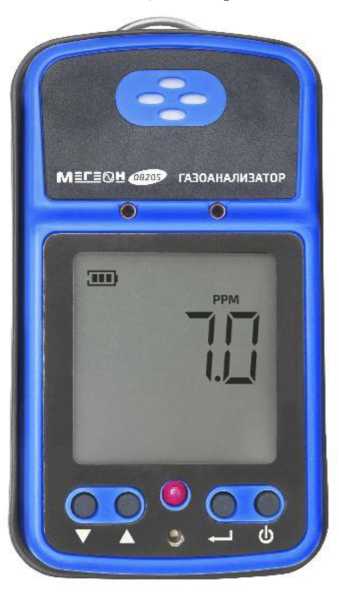

Газоанализаторы
Рисунок № 2

Внешний вид.

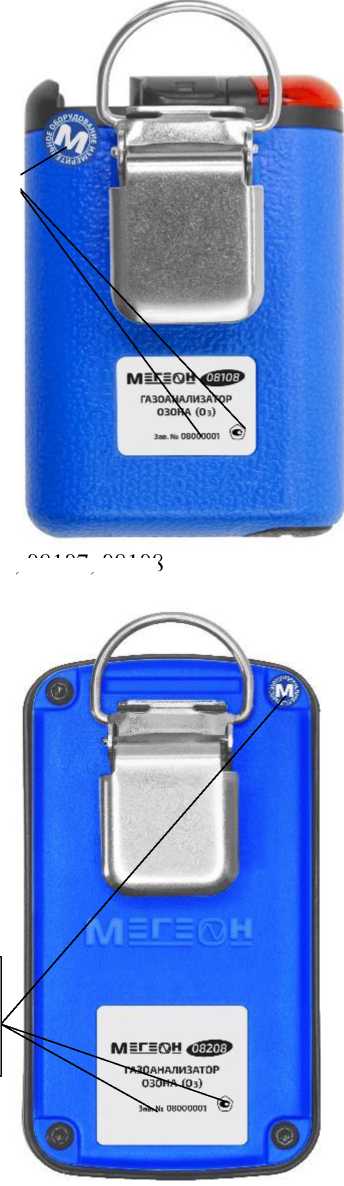

Газоанализаторы
Рисунок № 3

Внешний вид.

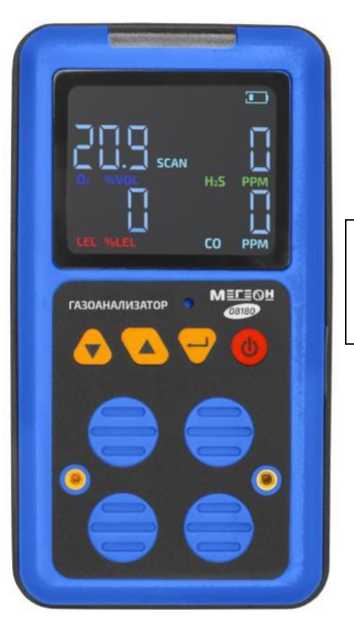

Газоанализаторы
Рисунок № 4

Внешний вид.
Газоанализаторы
Рисунок № 5

Внешний вид.
Газоанализаторы
Рисунок № 6

Внешний вид.
Газоанализаторы
Рисунок № 7
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет следующие функции:
-
- расчет содержания определяемого компонента;
-
- отображение результатов измерений на цифровом дисплее;
-
- самодиагностика;
-
- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнала о достижении этих уровней;
-
- контроль внутренних параметров газоанализатора.
Газоанализаторы обеспечивают срабатывание сигнализации по трем порогам:
-
- звуковым сигналом;
-
- светодиодным индикатором;
-
- вибрационным сигналом тревоги;
-
- отображением на дисплее символов, обозначающих пороги срабатывания.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационное данные (признаки) |
Значение |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер ПО), не ниже |
0.1 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на идентификационную табличку методом фотохимпечати и на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Метод измерения» документа «Газоанализаторы МЕГЕОН. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-001-23430128-2023 «Газоанализаторы МЕГЕОН. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ») ИНН 5018183467
Юридический адрес: 141070, Московская обл, г. Королёв, ул. Силикатная, д. 11, эт. 5, помещ. 650
Телефон: 8 (495) 2680191
E-mail: info@mprofit.ru
Изготовитель
Общество с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ») ИНН 5018183467Адрес: 141070, Московская обл., г. Королёв, ул. Силикатная, д. 11, эт. 5, помещ. 650 Телефон: 8 (495) 2680191
E-mail: info@mprofit.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ») ИНН 5018183467Юридический адрес: 141070, Московская обл, г. Королёв, ул. Силикатная, д. 11, эт. 5, помещ. 650
Телефон: 8 (495) 2680191
E-mail: info@mprofit.ru
К настоящему типу средства измерений относятся газоанализаторы следующих модификаций:
-
- 08101, 08103, 08105, 08106, 08107, 08108 - 1 сенсор (измерение содержания 1 определяемого компонента);
-
- 08201, 08205, 08206, 08207, 08208 - 1 сенсор (измерение содержания 1 определяемого компонента).
-
- 08180, 08190 - 4 сенсора (одновременно измерение содержания до 4 определяемых компонентов).
В газоанализаторах устанавливаются электрохимические сенсоры.
Принцип действия газоанализаторов основан на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Газоанализаторы представляют собой автоматические портативные, индивидуальные, одно- или многоканальные газоанализаторы непрерывного действия.
Газоанализаторы состоят из пластикового корпуса синего цвета, в котором могут быть установлены от одного до четырех сменных сенсоров, микропроцессор, устройство сигнализации и блок аккумуляторов. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. На корпусе размещены: жидкокристаллический цифровой дисплей, кнопки управления.
Способ отбора пробы - диффузионный.
Газоанализаторы обеспечивают выполнение следующих функций:
-
- непрерывное измерение концентрации определяемого компонента и отображение измеренных значений на дисплее;
-
- самодиагностика при включении и во время работы;
-
- сигнализация (звуковая, световая, вибрация) при выходе за установленные пороги;
Общий вид газоанализаторов с указанием мест нанесения знака утверждения типа, заводского номера приведен на рисунке 1.
Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют заводские номера, которые в виде цифрового обозначения наносятся на идентификационную табличку (рисунок 1), расположенную на задней панели прибора, методом фотохимпечати.
Пломбирование от несанкционированного доступа предусмотрено. Пломба в виде стикер-наклейки крепится на заднюю поверхность прибора в месте, указанном на рисунке 1.

А) модификации 08101, 08103, 08105, 08106, 08107, 08108

Место нанесения пломбы, заводского номера и знака утверждения типа
Место нанесения пломбы, заводского номера и знака S утверждения типа

Б) модификации 08201, 08205, 08206, 08207, 08208

Место нанесения пломбы, заводского номера и знака утверждения типа


В) модификация 08180
MSESQM |
ГКПЯГМЛЮАТОР |
□ 1П L UJ |
п и |
О? P^VOL |
H^S PPM |
п |
n |
в |
и |
LEL. %LEL |
с о PPM |
Место нанесения пломбы, заводского номера и знака утверждения типа

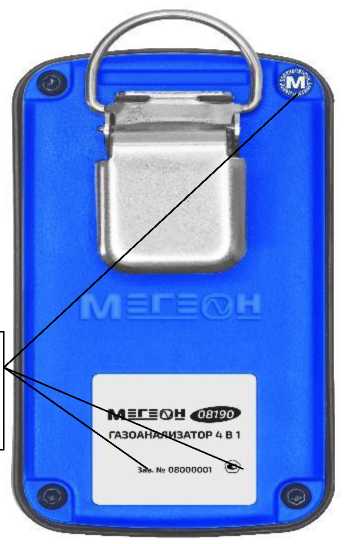

В) модификация 08190 Рисунок 1 - Общий вид газоанализаторов с указанием места нанесения заводского номера, знака утверждения типа и пломбы от несанкционированного доступа
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки
Наименование |
Обозначение |
Количество |
Газоанализатор |
МЕГЕОН |
1 шт. |
Блок питания 5 В, 1А |
- |
1 шт. |
Винт (только для серии 0820Х, 08180 и 08190) |
- |
2 шт. |
Кейс для хранения и транспортировки (только для серии 0820Х, 08180 и 08190) |
- |
1 шт. |
Кабель USB |
- |
1 шт. |
Калибровочный экран (только для серии 0820Х, 08180 и 08190) |
- |
1 шт. |
Руководство по эксплуатации и паспорт |
- |
1 экз. |
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 5.
Таблица 2 - Основные
Модификация |
Определяемый компонент |
Диапазон измерений объёмной доли %, (млн-1), довзрывоопасной концентрации, % НКПР |
Пределы допускаемой погрешности | |
абсолютная |
приведённая к ВПИ (верхнему пределу диапазона измерений) | |||
08101 |
Кислород (О2) |
от 0 до 30 % |
- |
± 10 % |
08103 |
Сероводород (H2S) |
от 0 до 500 млн-1 |
- |
± 15 % |
08105 |
Диоксид серы (SO2) |
от 0 до 20 млн-1 |
±3 млн-1 |
- |
08106 |
Диоксид азота (N02) |
от 0 до 20 млн-1 |
±3 млн-1 |
- |
08107 |
Монооксид углерода (СО) |
от 0 до 1000 млн-1 |
- |
± 15 % |
08108 |
Озон (Оз) |
от 0 до 1 млн-1 |
- |
± 15 % |
08201 |
Кислород (О2) |
от 0 до 30 % |
- |
± 10 % |
08205 |
Диоксид серы (SO2) |
от 0 до 20 млн-1 |
±3 млн-1 |
- |
Модификация |
Определяемый компонент |
Диапазон измерений объёмной доли %, (млн-1), довзрывоопасной концентрации, % НКПР |
Пределы допускаемой погрешности | |
абсолютная |
приведённая к ВПИ (верхнему пределу диапазона измерений) | |||
08206 |
Диоксид азота (N02) |
от 0 до 20 млн-1 |
±3 млн-1 |
- |
08207 |
Монооксид углерода (СО) |
от 0 до 1000 млн-1 |
- |
± 15 % |
08208 |
Озон (Оз) |
от 0 до 1 млн-1 |
- |
± 15 % |
08180 |
Кислород (О2) |
от 0 до 30 % |
- |
± 10 % |
Монооксид углерода (СО) |
от 0 до 999 млн-1 |
- |
± 15 % | |
Сероводород (H2S) |
от 0 до 500 млн-1 |
- |
± 15 % | |
Метан (СН4) |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
±0,22 % (±5 % НКПР) |
- | |
08190 |
Кислород (О2) |
от 0 до 30 % |
- |
± 10 % |
Монооксид углерода (СО) |
от 0 до 999 млн-1 |
- |
± 15 % | |
Сероводород (H2S) |
от 0 до 500 млн-1 |
- |
± 15 % | |
Метан (СН4) |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
±0,22 % (±5 % НКПР) |
- |
Таблица 3 - Дополнительные
Наименование характеристики |
Значение |
Время установления показаний, T90, с, не более |
60 |
Таблица 4 - Технические
Наименование характеристики |
Значение |
Время прогрева, мин, не более |
1 |
Габаритные размеры (ДхШ^В), мм, не более: - модификации 08101, 08103, 08105, 08106, 08107, 08108 |
66,35x95,8x52 |
- модификации 08201, 08205, 08206, 08207, 08208 |
120,2x64,5x38,3 |
- модификация 08180 |
138x76x50 |
- модификация 08190 |
120,2x64,5x38,3 |
Масса, кг, не более: - модификации 08101, 08103, 08105, 08106, 08107, 08108 |
0,15 |
- модификации 08201, 08205, 08206, 08207, 08208 |
0,2 |
- модификация 08180 |
0,28 |
- модификация 08190 |
0,18 |
Напряжение питания, В |
3,7 ± 0,5 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +50 |
- относительная влажность (без образования конденсата), % |
от 0 до 90 |
- атмосферное давление, кПа |
от 86 до 106 |
Таблица 5 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка до отказа, ч, не менее |
20000 |
Средний срок службы, лет, не менее |
5 |
