Номер по Госреестру СИ: 92897-24
92897-24 pH-метры
(МЕГЕОН)
Назначение средства измерений:
предназначены для кратковременного водорода (рН) и температуры жидких и
рН-метры МЕГЕОН (далее - рН-метры) точечного измерения показателя активности ионов полужидких растворов.

Внешний вид.
pH-метры
Рисунок № 1

Внешний вид.
pH-метры
Рисунок № 2

Внешний вид.
pH-метры
Рисунок № 3

Внешний вид.
pH-метры
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) состоит из внутреннего метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса рН-метра на электронной плате.
программного
процессе эксплуатации не
Производителем не предусмотрены способы идентификации обеспечения. Обновление программного обеспечения в предусмотрено. Идентификационные данные программного обеспечения отсутствуют.
Конструкция рН-метров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку на задней панели корпуса преобразователя штемпелеванием, на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Выполнение измерений» документа «рН-метры МЕГЕОН. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.53-001-23430128-2024 «рН-метры МЕГЕОН. Технические условия».
Правообладательответственностью
«МАКСПРОФИТ»
Общество с ограниченной
(ООО «МАКСПРОФИТ»)
ИНН 5018183467
Юридический адрес: 141070, Московская обл., г. Королев, ул. Силикатная, д. 11, эт. 5, помещ. 650
Тел. 8 (495) 2680191
E-mail: info@mprofit.ru
Изготовитель
ответственностью«МАКСПРОФИТ»
Общество с ограниченной
(ООО «МАКСПРОФИТ»)
ИНН 5018183467
Юридический адрес: 141070, Московская обл., г. Королев, ул. Силикатная, д. 11, эт. 5, помещ. 650
Адрес места осуществления деятельности: 141070, Московская обл., г. Королев, ул. Силикатная, д. 11, эт. 5, помещ. 650
Тел. 8 (495) 2680191
E-mail: info@mprofit.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2 Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
ответственностью«МАКСПРОФИТ»
Общество с ограниченной
(ООО «МАКСПРОФИТ»)
ИНН 5018183467
Юридический адрес: 141070, Московская обл., г. Королев, ул. Силикатная, д. 11, эт. 5, помещ. 650
Тел. 8 (495) 2680191
E-mail: info@mprofit.ru
Принцип работы рН-метров основан на поступающего с электрода, и преобразовании его в цифровой код, соответствующий результатам измерений. Результаты измерений отображаются на LCD-дисплее.
Принцип действия канала измерения рН основан на определении потенциала, который зависит от концентрации ионов водорода в растворе.
Принцип действия канала измерения температуры основан на зависимости электрического сопротивления датчика от измеряемой температуры.
рН-метры выпускаются в трех модификациях, метрологическими
регистрации электрического сигнала,
отличающихся
характеристиками, габаритными размерами, конструкцией
между собой
зонда:
рН-метры МЕГЕОН 17220, рН-метры МЕГЕОН 17221, рН-метры МЕГЕОН 17222.
рН-метры конструктивно состоят из:
-
- первичных измерительных преобразователей: зонды с датчиками рН и температуры с защитным колпачком;
-
- вторичных преобразователей - микропроцессорных блоков, вмонтированных во влагозащитный пластиковый корпус со встроенным LCD-дисплеем и кнопками управления. На задней части корпуса расположен батарейный отсек, в нижней части - разъем для крепления зонда с датчиками. рН-метр МЕГЕОН 17222, в отличии от двух других модификаций, оснащен стреловидной насадкой для полужидких продуктов.
На задней стенке вторичного преобразователя расположена маркировочная табличка, которая содержит следующую информацию:
-
- наименование модификации рН-метра;
-
- обозначение изготовителя;
-
- заводской номер, состоящий из цифр;
-
- знак утверждения типа.
Информация наносится на маркировочную табличку штемпелеванием. Пример маркировочной таблички и пломбирования приведен на рисунке 4.
Нанесение знака поверки на рН-метры не предусмотрено.
Пломбирование от несанкционированного доступа предусмотрено отдельной наклейкой-пломбой в батарейном отсеке прибора. Общий вид рН-метров приведен на рисунках 1-3.

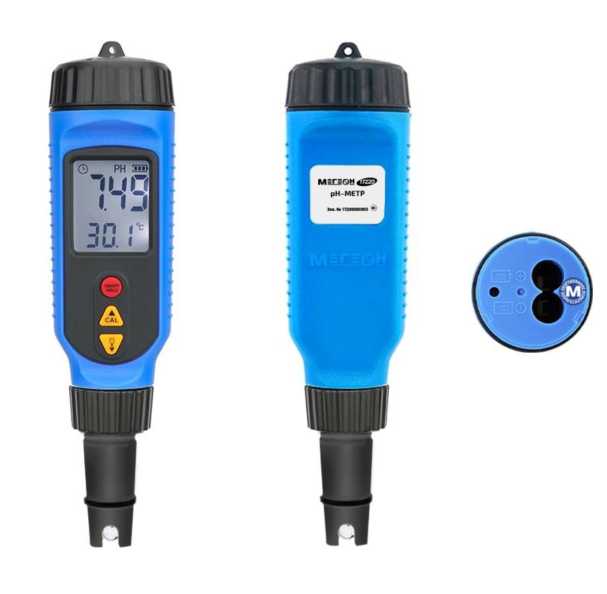

Рисунок 1 - Общий вид рН-метров МЕГЕОН 17220

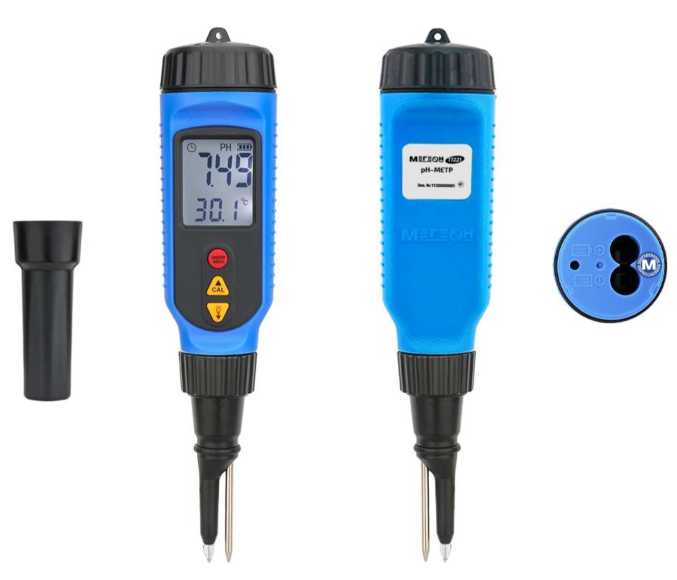

Рисунок 2 - Общий вид рН-метров МЕГЕОН 17221

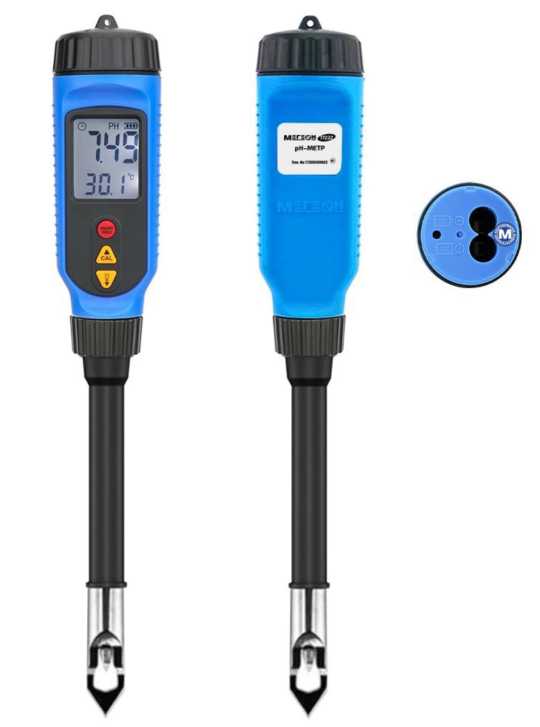

Рисунок 3 - Общий вид рН-метров МЕГЕОН 17222

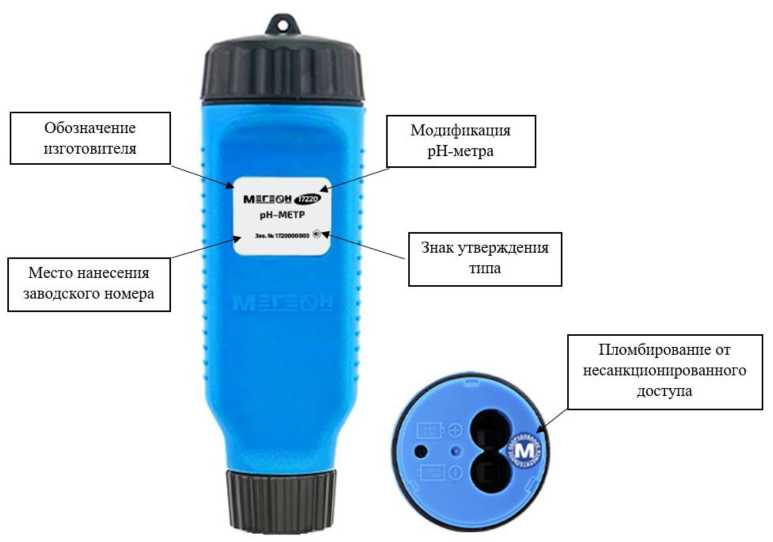

Рисунок 4 - Идентификационная табличка и пломбирование рН-метров
Комплект поставки рН-метров приведен в таблице 3.
Таблица 3 - Комплект поставки рН-метров
Наименование |
Обозначение |
Количество |
рН-метр |
МЕГЕОН |
1 шт. |
Стреловидная насадка для полутвердых продуктов (только для 17222) |
- |
1 шт. |
Калибровочный набор (4,00; 6,86; 9,18) |
- |
2 комплекта |
Чехол для хранения |
- |
1 шт. |
Флакон для хранения электролита |
- |
1 шт. |
Порошок KCl для приготовления электролита |
- |
2 шт. |
Руководство по эксплуатации |
РЭ |
1 экз. |
Метрологические характеристики представлены в таблице 1, основные технические характеристики рН-метров и условия эксплуатации представлены в таблице 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений показателя активности ионов водорода, pH |
от 0 до 14 |
Пределы допускаемой абсолютной погрешности измерений показателя активности ионов водорода, рН, для модификаций: - 17220, 17221 |
±0,05 |
- 17222 |
±0,1 |
Диапазон измерений температуры анализируемой среды, °С |
от 0 до +60 |
Пределы допускаемой абсолютной погрешности измерений температуры |
±1 |
анализируемой среды, °С |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации рН-метров: - температура окружающего воздуха, о С |
от +15 до +25 |
- относительная влажность окружающего воздуха (без конденсации), % |
от 20 до 75 |
- атмосферное давление, кПа |
от 84 до 106 |
Разрешение (цена деления шкалы) при измерении pH для модификаций: - 17220, 17221 |
0,01 |
- 17222 |
0,1 |
Разрешение (цена деления шкалы) при измерении температуры, °С |
0,1 |
Диапазон автоматической температурной компенсации, °С |
от 0 до +70 |
Напряжения питания при использовании 2 батарей типа ААА, В |
1,5 |
Габаритные размеры, мм, не более: Для модификаций: - 17220 |
180x45x45 |
- 17221 |
205x45x45 |
- 17222 |
270x45x45 |
Вес (с батареями), г |
115 |
Средний срок службы, лет, не менее |
5 |
