Номер по Госреестру СИ: 87367-22
87367-22 Резервуары стальные вертикальные цилиндрические теплоизолированные
(РВС-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

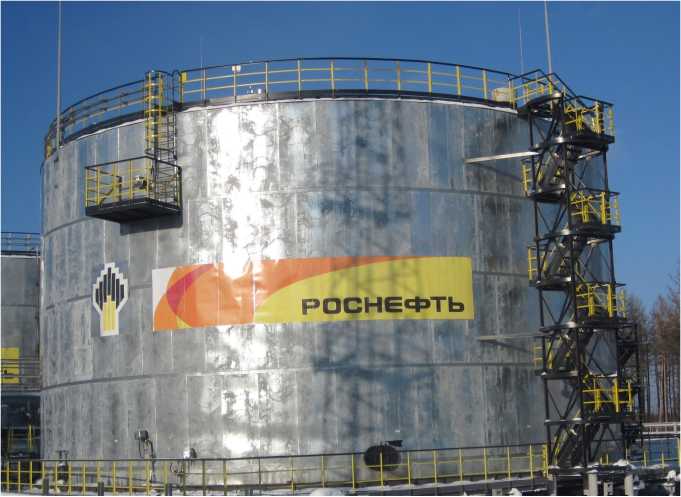

Внешний вид.
Резервуары стальные вертикальные цилиндрические теплоизолированные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» (АО «СЗ КВОИТ»)
ИНН 6318116093
Адрес: 443022, г. Самара, пр-д Мальцева, д. 1
Изготовитель
Акционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» (АО «СЗ КВОИТ»)ИНН 6318116093
Адрес: 443022, г. Самара, пр-д Мальцева, д. 1
Лист № 3 Всего листов 3
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)
ИНН 7708119944
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Резервуары представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками, технологическими люками и теплоизоляционным покрытием. Заполнение и опорожнение резервуаров осуществляется через приемораздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВС-5000 с заводскими №№ 8/1, 8/2 расположены: Иркутская обл., Катанский р-н, Верхнечонское нефтегазоконденсатное месторождение.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВС-5000
Лист № 2
Всего листов 3
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический теплоизолированный |
РВС-5000 |
1 шт. |
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
5000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
