Номер по Госреестру СИ: 87510-22
87510-22 Резервуар стальной вертикальный цилиндрический
(РВС-1000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-1000 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений изложена в разделе 1.13 «Методика (метод) измерений» паспорта резервуара стального вертикального цилиндрического РВС-1000, заводской № 24.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» (АО «СЗ КВОиТ»)
ИНН 6318116093
Адрес: 443022, г. Самара, проезд. Мальцева, д. 1
Тел.: +7(846) 955-01-81
E-mail: info@gk-kvoit.ru
Изготовитель
Акционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» (АО «СЗ КВОиТ»)ИНН 6318116093
Адрес: 443022, г. Самара, проезд. Мальцева, д. 1
Тел.: +7(846) 955-01-81
E-mail: info@gk-kvoit.ru
Испытательный центр
Общество с ограниченной ответственностью «Метрологический центр»(ООО «Метрологический центр»)
Адрес: 665816, Иркутская обл., г. Ангарск, 33-й мкр., д. 1, пом. 155
Тел./факс: 8 (3955) 68-05-77
E-mail: metrolog.irk@yandex.ru
Правообладатель
Акционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» (АО «СЗ КВОиТ»)ИНН 6318116093
Адрес: 443022, г. Самара, проезд. Мальцева, д. 1
Тел.: +7(846) 955-01-81
E-mail: info@gk-kvoit.ru
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, со стационарной крышей. На боковых стенках и крыше предусмотрены люки-лазы для обслуживания резервуара, а также смотровые, монтажные и замерные люки. Днища резервуара металлические. Резервуар снабжен лестницами для доступа на крышу.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на стенку резервуара, а также нанесен типографским способом в паспорте завода-изготовителя резервуара. Способ нанесения заводского номера на стенке резервуара обеспечивает возможность прочтения информации и ее сохранность в процессе эксплуатации резервуара.
Резервуар стальной вертикальный цилиндрический РВС-1000, заводской № 24 установлен на территории наливного пункта «Брянск» Брянского районного управления филиала акционерного общества «Транснефть - Дружба», по адресу: 241518, Брянская область, Брянский район, п. Свень, ул. Снежетьский Вал, д. 14 НП «Брянск».
Общий вид резервуара представлен на рисунке 1.

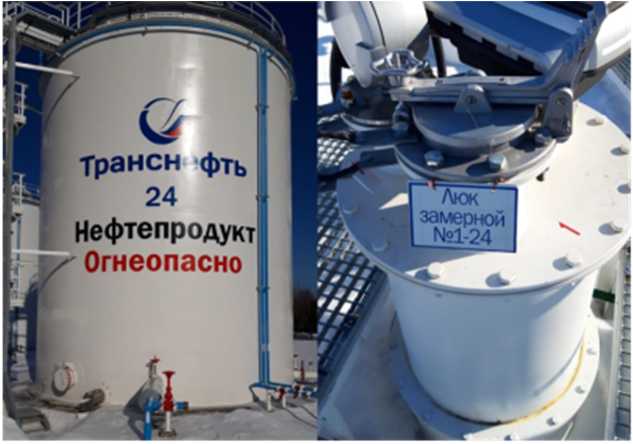

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-1000, заводской № 24
Пломбирование резервуара стального вертикального цилиндрического РВС-1000 не предусмотрено.
Конструкция резервуара стального вертикального цилиндрического РВС-1000 не предусматривает нанесение на него знака поверки.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
1000 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
50 |
