Номер по Госреестру СИ: 81045-21
81045-21 Резервуар стальной вертикальный цилиндрический теплоизолированный
(РВС-3000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-3000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

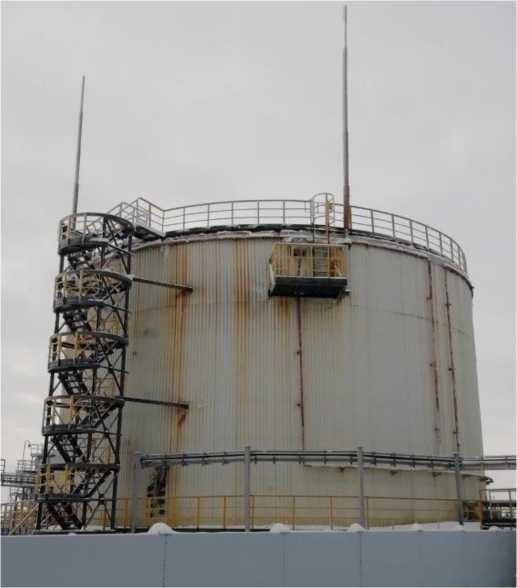

Внешний вид.
Резервуар стальной вертикальный цилиндрический теплоизолированный
Рисунок № 1
Принцип действия резервуара стального вертикального цилиндрического теплоизолированного РВС-3000 (далее - резервуар) основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища конусной формы и стационарной крыши. Тип резервуара - наземный вертикальный сварной.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов. Листы изготовлены из стали толщиной 7 мм.
Фундамент резервуара выполнен в виде ростверка со свайным основанием. Заполнение и опорожнение резервуара осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар с заводским № 3 расположен на территории ПСПН «Лекхарьяга», Ненецкий автономный округ, Лекхарьягинское месторождение.
Общий вид резервуара приведен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-3000
Пломбирование резервуара не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический теплоизолированный |
РВС-3000 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Метрологические и основные технические характеристики резервуара представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
3000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -55 до +50 от 84,0 до 106,7 |
Средний срок службы, лет |
30 |
