Номер по Госреестру СИ: 81562-21
81562-21 Резервуар вертикальный стальной цилиндрический
(РВСП-20000)
Назначение средства измерений:
Резервуар вертикальный стальной цилиндрический РВСП-20000 (далее - РВСП) предназначен для измерения объема жидкости.
Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 1
Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.
РВСП представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей. РВСП оснащенный дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации и понтоном.
Место нахождения резервуара вертикального стального цилиндрического РВСП-20000, заводской номер 7: АО «Транснефть-Сибирь», Тюменское УМН, ЛПДС «Торгили».
Нанесение знака поверки на средство измерений не предусмотрено.

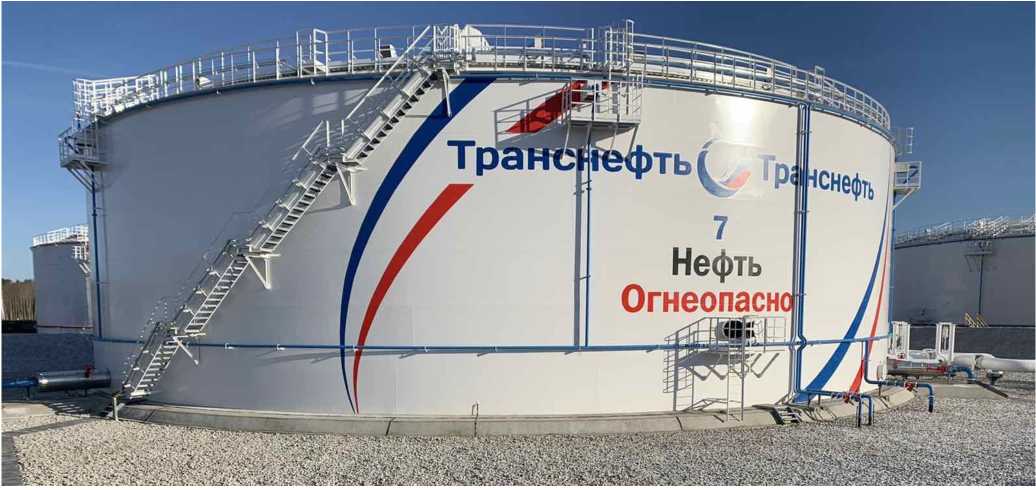

На рисунке 1 представлен общий вид РВС.
Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического
РВСП-20000, заводской номер 7
Лист № 2
Всего листов 2
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
20000 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
Срок службы, лет |
30 |
