Комплексы представляют собой многофункциональную трехуровневую иерархическую структуру, состоящую из измерительных, связующих и вычислительных компонентов, которые образуют измерительные каналы (ИК). Комплексы являются проектно-компонуемым изделием и в соответствии с ГОСТ Р 8.596-2002 определяются как комплексный компонент измерительной системы. Связь между компонентами комплекса осуществляется через локальную сеть - «шину» с интерфейсом RS-485.

Первый уровень состоит из локальной сети с интерфейсом RS485, к которой подключены приборы учета утвержденного типа и счетчики импульсов- регистраторы «Пульсар» исполнения 6 (регистрационный номер в Федеральном информационном фонде 25951-10), предназначенные для измерений количества импульсов, поступающих от приборов учета утвержденного типа, и преобразований в значения физических величин с последующей обработкой, представлением и регистрацией информации, а также для получения и передачи измерительной информации по цифровому интерфейсу RS485 через второй уровень комплекса (только для модификаций версии 2.0 и 3.0).

Функциональные возможности комплексов позволяют устанавливать на первом уровне приборы учета, являющиеся средствами измерений утвержденного типа, обеспечивающие возможность передачи измерительной информации по цифровому интерфейсу RS485 через второй уровень системы без дополнительных преобразований (для всех модификаций).

На втором уровне комплекса находится устройство GSM/GRPS/RS-485 Gateway, которое обеспечивает возможность передачи данных между локальной сетью измерительных приборов учета и облачным сервером сбора и хранения данных. Функциями устройства GSM/RS-485 Gateway являются:

• - установление TCP/IP соединения с сервером сбора данных;

• - обеспечение прозрачного взаимодействия между программным обеспечением сервера сбора данных и устройствами, подключенными по интерфейсу RS485;

• - отслеживание состояния GSM-соединения и в случае его потери восстановление или переключение на резервный канал;

Третий уровень комплекса представляет собой сервер сбора и хранения данных, «сервис диспетчеризации и передачи данных и мониторинга климат регулируемого оборудования и приборов учета для бюджетной сферы» или другой сервер с функциями системного времени и архивной базы данных функциями которого является отображение данных, хранение и статистической обработки собранных данных. Также выполняются функции:

• - сбор и хранение данных;

• - измерение времени в национальной шкале координированного времени UTC (SU);

• - опрос приборов учета с заданным интервалом времени;

• - синхронизация времени приборов учета;

• - статистическая обработка полученных данных с выгрузкой в вэб-интерфейс;

• - интеграция с внешними информационными системами через REST API;

• - экспорт отчетов в форматах PDF, Excel и пр.;

• - подсистемы первого и второго уровня ИВК должны быть связаны друг с другом локальной вычислительной сетью на интерфейсе RS485.

Комплексы изготавливаются в следующих модификация ВК СДМОБС РВТС вер.1.0, вер.2.0, вер.3.0, отличающихся наличием интерфейсов сбора данных от приборов учета:

• - Комплексы ВК СДМОБС РВТС вер.1.0 обеспечивают сбор измерительной информации по цифровому интерфейсу RS485.

• - Комплексы ВК СДМОБС РВТС вер.2.0 обеспечивают сбор измерительной информации по цифровому интерфейсу RS485 и оснащаются трехканальным счетчиком импульсов-регистратором «Пульсар» исполнения 6 (в необходимом для комплекса количестве) для измерений количества измерений количества импульсов, поступающих от приборов учета утвержденного типа с последующей передачи измерительной информации по цифровому интерфейсу RS-485.

• - Комплексы ВК СДМОБС РВТС вер.3.0 обеспечивают сбор измерительной информации по цифровому интерфейсу RS485 и оснащаются трехканальным счетчиком импульсов-регистратором «Пульсар» исполнения 6 (в необходимом для комплекса количестве) для измерений количества измерений количества импульсов, поступающих от приборов учета утвержденного типа с последующей передачи измерительной информации по цифровому интерфейсу и через контроллер (арбитр) шины обеспечивают удаленный доступ двум «мастерам» к приборам учета.

Для исключения возможности непреднамеренных и/или преднамеренных изменений информации, все оборудование, входящее в состав комплексов, «защищается» (пломбируется) в соответствии с его технической документацией. Все информационно-измерительные каналы пломбируются в точках, где возможно несанкционированное воздействие на результаты измерений. Серверы защищены персональными логинами и паролями, а также журналами событий для регистрации входа и действий пользователей

Структурная схема комплексов представлена на рисунке 1 и 2.

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в формуляр на комплекс.

Знак поверки рекомендуется наносить на свидетельство о поверке и (или) в формуляр в соответствии с действующим законодательством.

II Уровень

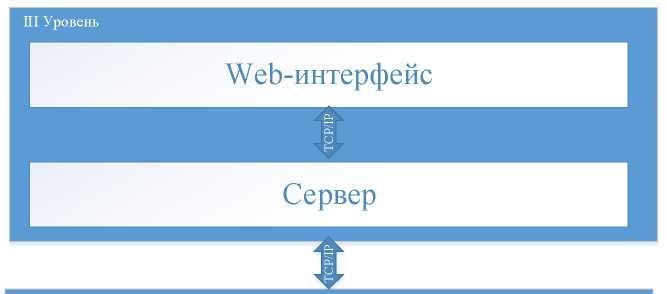

Рисунок 1 - Структурная схема комплексов вер.1.0

П Уровень

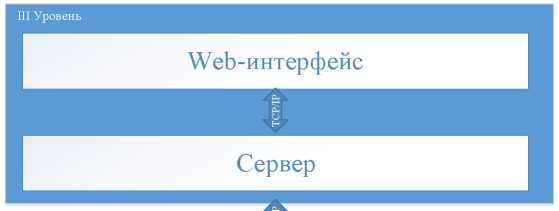

Рисунок 2 - Структурная схема комплексов вер.2.0 и 3.0

Устройство GSM/GRPS/RS-485 Gateway передачи данных канал-образующего оборудования

I Счетчики                                                                "                 "^Д'   ^{е среДО}„^тва

Счетчики         Счетчики                           Счетчики         измерений

электрической ■        „       ■        „      ■ Счетчики газа ■       «       ■

горячей воды холодной воды                     тепловой энергии утвержденного

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3
