МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

05 сентября 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

измерений в части конструктивных   изменений,   не

на их метрологические характеристики, согласно приложению к приказу.

• 2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя Е.Р. Лазаренко f                           \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2024 г. № _^1зз

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2024 г. № 2133

Регистрационный № 85859-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительных ВК СДМОБС РВТС

Комплексы измерительно-вычислительные ВК СДМОБС РВТС (далее - комплексы) предназначены для автоматизированного сбора данных об измеренных значениях, поступающих от климата-регулируемого оборудования и приборов учёта с цифровым интерфейсом, измерительных датчиков цифровым интерфейсом и беспроводной передачи собранных необработанных данных (с дублированным каналом связи) в облачный сервис для хранения и анализа полученных данных, построение статистических отчетов в веб-интерфейсе, передача данных пользователям через API шлюз. Измерение времени в национальной шкале координированного времени UTC (SU), синхронизации времени часов подключенных средств измерений (далее - СИ) и измерений количества импульсов. Комплексы в исполнении с датчиками температуры, влажности, давления используются в решениях и системах для мониторинга хранения и транспортировки грузов, имеющих требования к климатическим условиях хранения и транспортировки.

Описание средства измерений

Комплексы представляют собой многофункциональную трехуровневую иерархическую структуру, состоящую из измерительных, связующих и вычислительных компонентов, которые образуют измерительные каналы (ИК). Комплексы являются проектно-компонуемым изделием и в соответствии с ГОСТ Р 8.596-2002 определяются как комплексный компонент измерительной системы. Связь между компонентами комплекса осуществляется по протоколу RS485, каналам радиочастотной связи 868МГц.

Первый уровень состоит из счетчиком импульсов-регистратором «Пульсар» исполнения 6 (регистрационный номер в Федеральном информационном фонде 25951-10), предназначенных для измерений количества импульсов, поступающих от приборов учета утвержденного типа и преобразований в значения физических величин с последующей обработкой, представлением и регистрацией информации, а также для получения и передачи измерительной информации по протоколу RS485 на второй уровень комплекса (только для модификаций версии 2.0 и 3.0).

Функциональные возможности комплексов позволяют устанавливать на первом уровне приборы учета и измерительные датчики являющимися средствами измерений утвержденного типа, непосредственно передающие измерительную информацию на второй уровень по цифровому интерфейсу без дополнительных преобразований (Для всех модификаций).

На втором уровне комплекса находится:

- устройство сбора и передачи данных (далее по тексту - УСПД) функциями которого являются:

- сбор и отображение данных с первого уровня;

- хранение собранных данных;

- измерение времени в национальной шкале координированного времени UTC (SU)

- опрос приборов учета и измерительных датчиков с заданным интервалом времени;

- синхронизация времени приборов учета;

- передача массивов данных на третий уровень;

- базовая станция с протоколом передачи данных GSM|GPRS и сервер беспроводной сети (для беспроводных ИК) функциями которых являются:

- сбор данных с первого уровня;

- расшифровка собранных данных;

- передача расшифрованных данных на третий уровень.

Третий уровень комплексов представляет собой сервер «сервис диспетчеризации и передачи данных и мониторинга климат регулируемого оборудования и приборов учета для бюджетной сферы» или другой сервер с функциями системного времени и архивной базы данных.

Комплексы изготавливаются в следующих модификация ВК СДМОБС РВТС вер.1.0, вер.2.0, вер.3.0 отличающихся наличием интерфейсов сбора данных от приборов учета и наличием типов измерительных датчиков (температур, влажности):

- Комплексы ВК СДМОБС РВТС вер.1.0 обеспечивают сбор измерительной информации по цифровому интерфейсу RS485. На втором уровне используется беспроводная GSM|GPRS шлюз или базовая станция с протоколом GSM|GPRS передачи данных на сервер.

- Комплексы ВК СДМОБС РВТС вер.2.0 обеспечивают сбор измерительной информации по цифровому интерфейсу RS485, и/или по радиоканалу 868МГц, в зависимости от конфигурации и цифрового интерфейса прибора учета и измерительных датчиков, и оснащаются трехканальным счетчиком импульсов-регистратором «Пульсар» исполнения 6 (в необходимом для комплекса количестве) для измерений количества измерений количества импульсов, поступающих от приборов учета утвержденного типа с последующей передачи измерительной информации по цифровому интерфейсу. На втором уровне используется беспроводная GSM|GPRS шлюз или базовая станция с протоколом GSM|GPRS передачи данных на сервер.

- Комплексы ВК СДМОБС РВТС вер.3.0 обеспечивают сбор измерительной информации по цифровому интерфейсу RS485, по радиоканалу 868МГц, в зависимости от конфигурации и цифрового интерфейса прибора учета и измерительных датчиков, и оснащаются трехканальным счетчиком импульсов-регистратором «Пульсар» исполнения 6 (в необходимом для комплекса количестве) для измерений количества измерений количества импульсов, поступающих от приборов учета утвержденного типа с последующей передачи измерительной информации по цифровому интерфейсу и обеспечивают удаленный доступ двум «мастерам» к приборам учета. На втором уровне используется беспроводная GSM|GPRS шлюз или базовая станция с протоколом GSM|GPRS передачи данных на сервер.

Для исключения возможности непреднамеренных и/или преднамеренных изменений информации, все оборудование, входящее в состав комплексов, «защищается» (пломбируется) в соответствии с его технической документацией. Все информационно-измерительные каналы, пломбируются в точках, где возможно несанкционированное воздействие на результаты измерений. Сервера защищены персональными логинами и паролями, а также журналами событий для регистрации входа и действий пользователей

Структурная схема комплексов представлена на рисунке 1 и 2.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится в формуляр на комплекс.

Знак поверки рекомендуется наносить на свидетельство о поверке и (или) в формуляр в соответствии с действующим законодательством.

Рисунок 1 - Структурная схема комплексов вер.1.0

III Уровень

Web-интерфейс

Cl £ о н

Сервер

'Cl'

^1

о1

И

II Уровень

Устройствосбора^^ередачиданны^^^|

Счетчик импульсов-регистратор «Пульсар»

е средства измерений утвержденного типа

I"   Счетчики   I С " I С         |              l С         I ^Другие

„ ■ Счетчики ■ Счетчики ■  <-,             I Счетчики ■ изме-

электрической ■       „      ■        -      Н  Счетчики газа ■               ■

е         I  горячей вод^1  ■ холодной вод^^ ■                ■ тепловой энергией утверж

^энерг„^^                                 I ,    „

Рисунок 2 - Структурная схема комплексов вер.2.0 и 3.0

Программное обеспечение комплексов включает в свой состав программное обеспечение (далее по тексту - ПО), которое построено на базе программного комплекса «NEKTA». ПО устанавливается на сервера и включает в себя СУБД, подсистему резервного копирования, web-интерфейс для взаимодействия с пользователями. Администратор и конечные пользователи имеют авторизованный доступ к измерительной информации комплекса через web-интерфейс. ПО обеспечивает сбор, прием, передачу, обработку, хранение и визуализацию информации, синхронизацию времени приборов учета при помощи УСПД.

Защита программного обеспечения от непреднамеренных изменений реализована с помощью авторизации пользователя, паролей событий.

Идентификационные данные ПО и приведены в таблице 1.

Уровень защиты программного обеспечения в соответствии «Средний»

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 «Объекты» руководства пользователя.

Нормативные документы, устанавливающие требования к комплексам измерительновычислительным ВК СДМОБС РВТС

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Технические условия   ВТБМ.421457.0001.ТУ.   Комплексы   измерительно

вычислительные ВК СДМОБС РВТС.

Общество с ограниченной ответственностью «Научно-Производственная «РВТС» (ООО «НПК «РВТС»)

ИНН 9718171136

Адрес: 121151, г. Москва, ул. Раевского, д. 4, эт. 2, оф. 20

Тел.: +7(495) 899-04-90

E-mail: info@rvts.ru

Web-сайт: www.rvts.ru

Общество с ограниченной ответственностью «Научно-Производственная «РВТС» (ООО «НПК «РВТС»)

ИНН 9718171136

Адрес: 121151, г. Москва, ул. Раевского, д. 4, эт. 2, оф. 20

Тел.: +7(495) 899-04-90

E-mail: info@rvts.ru

Web-сайт: www.rvts.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, помещ. VII, ком. 6

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2024 г. № 2133

Регистрационный № 59942-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2,

СГОЭС-М-2, СГОЭС-М11-2

Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе и паров нефтепродуктов, в смеси с воздухом или азотом, а также передачи измерительной информации внешним устройствам в аналоговой и цифровой форме.

Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.

Принцип действия - оптический абсорбционный.

Способ отбора пробы - диффузионный.

Газоанализаторы могут входить в комплект газоаналитический с устройством отбора газовой пробы «КГЭСП-УОГПЭС». Также по заявке потребителя газоанализатор дополнительно может оснащаться модулем видеонаблюдения МВЭС, позволяющим фиксировать изображение поля обзора газоанализатора.

Конструктивно газоанализаторы модификаций СГОЭС-2 состоят из цилиндрического корпуса, двух крышек и двух кабельных вводов, и представляют собой взрывонепроницаемую оболочку. Опционально в состав изделия может входить дополнительный клеммный блок, и модуль отображения информации - присоединяемый цилиндрический модуль, образующий единую взрывонепроницаемую оболочку с корпусом СГОЭС.

Газоанализаторы исполнения СГОЭС-М-2 состоят из цилиндрического корпуса, двух крышек и двух кабельных вводов и дополнительного клеммного блока и модуля отображения информации со встроенным HART - разъемом, образующий единую взрывонепроницаемую оболочку с корпусом СГОЭС.

Газоанализаторы исполнения СГОЭС-М11-2 состоят из цилиндрического корпуса со встроенным HART-разъемом, двух крышек и кабельного ввода, и также представляют собой взрывонепроницаемую оболочку.

Корпуса газоанализаторов могут быть изготовлены как из окрашенного алюминия, так и из нержавеющей стали. Корпус состоит из клеммного и оптикоэлектронного отсеков.

В клеммном отсеке расположены отверстия для присоединения взрывозащищенных кабельных вводов, а также контакты клеммной колодки для подключения проводов подачи электропитания и снятия выходных сигналов.

В оптикоэлектронном отсеке находятся источники, приемники излучения и электронная схема. ИК - излучение от источников излучения через прозрачное окно попадает в пространство, в котором находится анализируемая газовая смесь, и, отразившись от зеркала, через то же самое окно возвращается в герметичный корпус и попадает на фотоприемник. Электрические сигналы с выхода фотоприемников поступают на электронную схему.

Оптические элементы оптикоэлектронного блока закрываются от неблагоприятного воздействия окружающей среды металлическим (СГОЭС-2, СГОЭС-М-2) или пластиковым (СГОЭС-М11-2) защитным кожухом; кроме этого, защитный кожух используется для подачи газовой смеси при проверке функционирования газоанализаторов.

Каждая модификация выпускается в 39 исполнениях, отличающихся градуировкой на различные горючие компоненты. Обозначение исполнения состоит из обозначения модификации (СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2) и наименования определяемого компонента (метан, пропан и т.д.).

Выходными сигналами газоанализаторов являются:

- унифицированный аналоговый выходной сигнал от 4 до 20 мА в диапазоне показаний;

- цифровой сигнал, интерфейс RS 485 с протоколом ModBus RTU;

- цифровой сигнал, интерфейс HART;

- показания цифрового дисплея (при наличии модуля отображения информации);

- замыкание и размыкание контактов реле ("сухой контакт"), превышении 2-х программно конфигурируемых уровней («Тревога» порог 2);

- размыкание и замыкание контактов реле ("сухой контакт"), неисправности газоанализаторов («Неисправность»).

С целью защиты оптических элементов газоанализатора от образования конденсата и наледи в случае эксплуатации при низких температурах, предусмотрен автоматический обогрев оптикоэлектронного отсека. Встроенный режим обогрева оптических элементов не требует дополнительной активации и осуществляется автоматически в случае понижения температуры ниже установленного минимального порога (плюс 20°С).

Для управления режимами работы газоанализатора используется компьютер под управлением ОС семейства Windows^® со специализированным обеспечением или HART-коммуникатор.

Общий вид газоанализаторов представлен на рисунках 1 - 3.

Конструкцией газоанализатора предусмотрена пломбировка

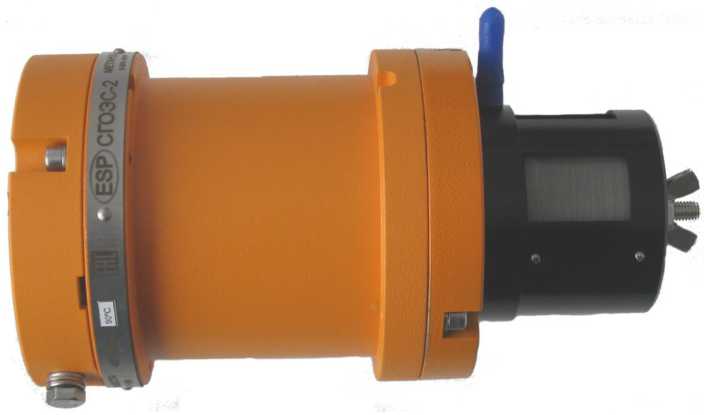

Рисунок 1 - Газоанализаторы СГОЭС-2, общий вид (без модуля отображения информации и кронштейна)

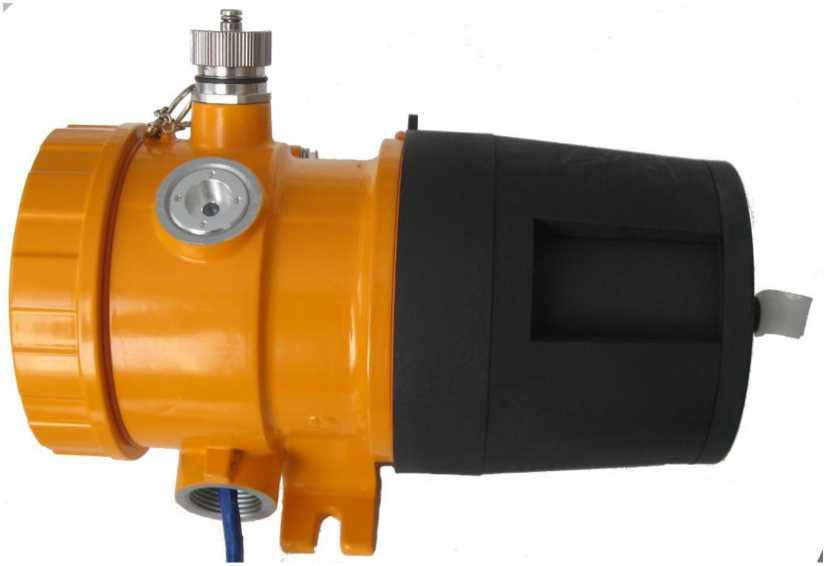

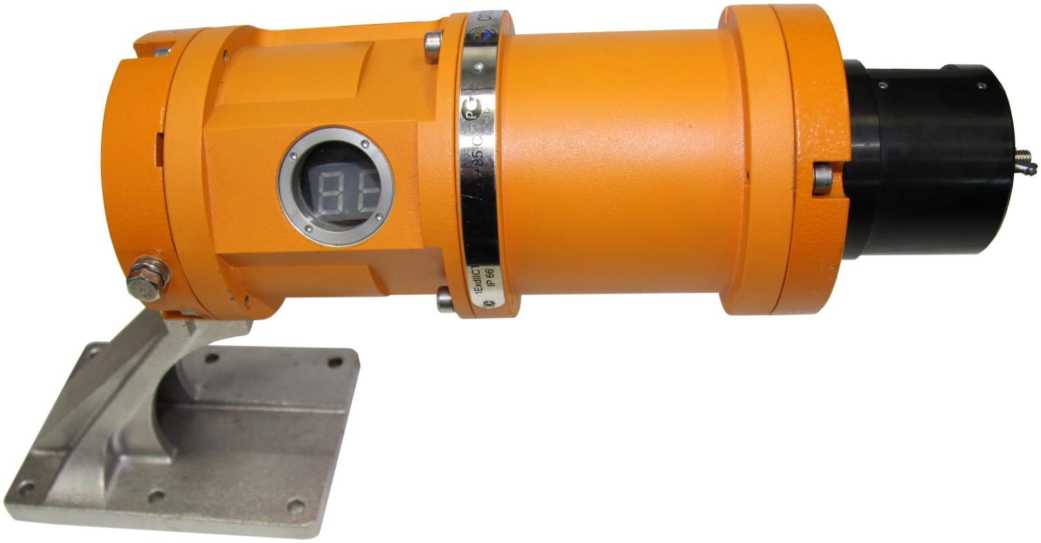

Рисунок 2 - Газоанализаторы СГОЭС-М-2, общий вид с кронштейном и модулем отображения информации

Рисунок 3 - Газоанализаторы СГОЭС-М11-2 (исполнение в корпусе из алюминия), общий вид

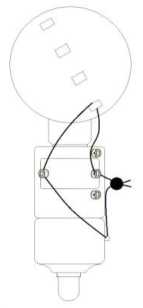

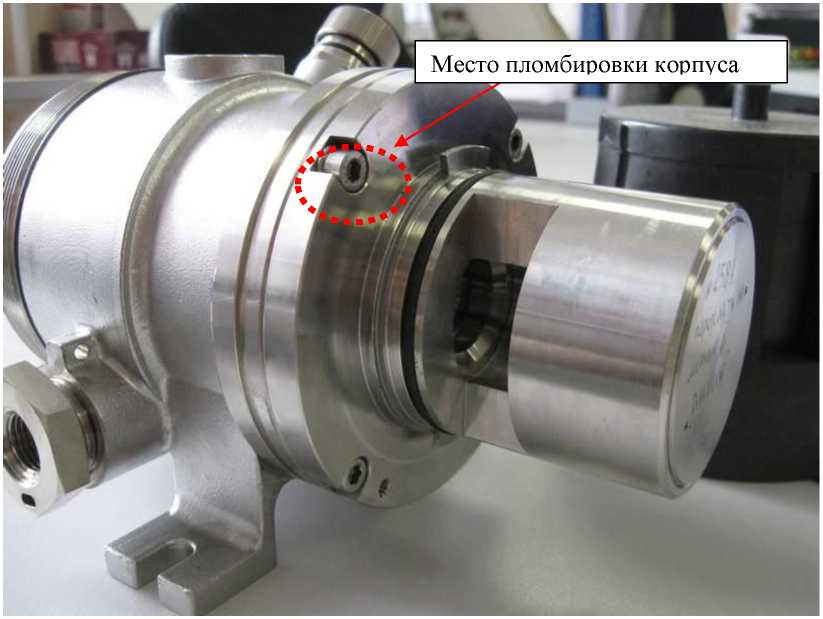

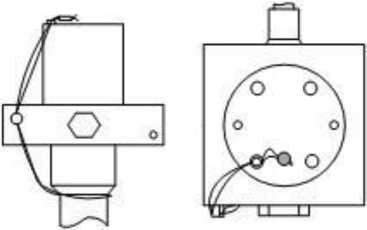

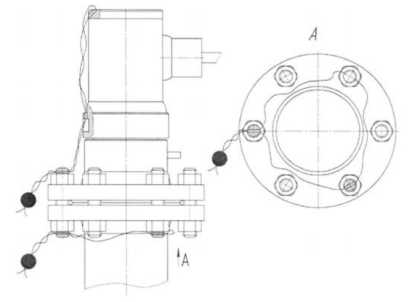

Рисунок 4 - Место пломбировки корпуса газоанализатора для ограничения доступа (на примере СГОЭС-М11-2)

Z---------------------------

Место нанесения

заводского номера

\______________________

Z-------------------------------

Место нанесения знака утверждения типа

\______________________________

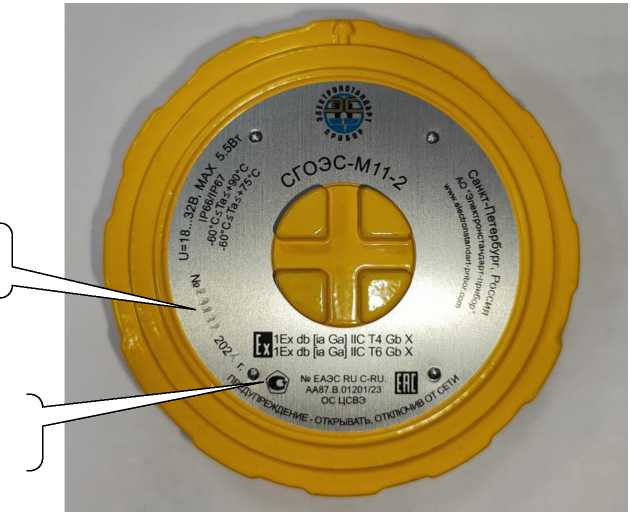

Рисунок 5 - Табличка, расположенная на крышке корпуса газоанализаторов

Газоанализаторы имеют встроенное ПО.

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное ПО обеспечивает выполнение следующих основных функций:

• - обработку измерительной информации от первичного преобразователя;

  наличии модуля

• - отображение результатов измерений на цифровом дисплее (при отображения информации);

• - диагностику аппаратной части газоанализатора;

  компонентов с

• - сравнение измеренных значений содержания определяемых установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;

• - проведение градуировки газоанализатора;

• - формирование цифрового выходного сигнала;

• - формирование аналогового выходного сигнала.

Автономное ПО «SgoGrad» для персонального компьютера под управлением ОС семейства Windows^® предназначено для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.

Таблица 2 - Основные метрологические характеристики газоанализаторов

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

_____- диапазон атмосферного давления от 84 до 106,7 кПа._______________________________ Примечания:

• - значения НКПР в соответствии с ГОСТ 31610.20-1-2020;

• - диапазон показаний для всех исполнений газоанализатора, от 0 до 100 % НКПР;

• - градуировка газоанализаторов исполнений СГОЭС-2-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:

• - бензин неэтилированный по ГОСТ Р 51866-2002,

• - топливо дизельное по ГОСТ 305-2013,

• - керосин по ГОСТ Р 52050-2020,

• - уайт-спирит по ГОСТ 3134-78,

• - топливо для реактивных двигателей по ГОСТ 10227-86,

• - бензин автомобильный по техническому регламенту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту",

• - бензин авиационный по ГОСТ 1012-2013.

Таблица 3 - Прочие метрологические характеристики газоанализаторов

Таблица 4 - Технические характеристики газоанализаторов

Таблица 5 - Показатели надежности

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на крышке корпуса газоанализатора методом гравировки.

Таблица 6 - Комплект поставки

СГОЭС-М11-2

Таблица 7 - Комплект поставки

СГОЭС-2, СГОЭС-М-2

приведены в разделе 7 «Порядок работы» документов ЖСКФ.413311.002 РЭ «Газоанализаторы СГОЭС. Руководство по эксплуатации», ЖСКФ.413311.002-М РЭ «Газоанализаторы СГОЭС-М. Руководство по эксплуатации», и в разделе 9 документа «Установка нуля и калибровка чувствительности» ЖСКФ.413311.002-М11 РЭ «Газоанализаторы СГОЭС-М11. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ЖСКФ.413311.002 ТУ Газоанализаторы СГОЭС. Технические условия.

Акционерное общество «Электронстандарт-прибор» (АО «Электронстандарт-прибор»)

ИНН 7816145170

Адрес места осуществления деятельности: 192238, г. Санкт-Петербург, пр-кт Славы,

д. 40, к. 2, лит. А, помещ. 1-Н, оф. 22

Тел./факс: +7 (81371) 91-825, 21-407, +7 (812) 347-88-34

E-mail: info@esp.com.ru

Web-сайт: www.esp.com.ru

Федеральное государственное унитарное предприятие научно-исследовательский   институт метрологии имени

(ФГУП «ВНИИМ им Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2024 г. № 2133

Регистрационный № 76730-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трубопоршневые поверочные установки ТПУ

Трубопоршневые поверочные установки ТПУ (далее по тексту - ТПУ) предназначены для хранения и передачи единицы объема и объемного расхода протекающей жидкости.

Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.

ТПУ состоят из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, камеры пуска-приема шарового поршня, детекторов переключателей (далее - детекторы), четырехходового переключающего крана, электрического привода.

В состав ТПУ входят: преобразователи температуры с пределами допускаемой абсолютной погрешности ±0,2 °С, преобразователи приведенной погрешности ±0,1 %, термометры с погрешности ±0,2 °С, манометры класса точности 0,6.

ТПУ выпускаются типоразмеров ТПУ-550, стационарном исполнении.

Общий вид ТПУ показан на рисунке 1.

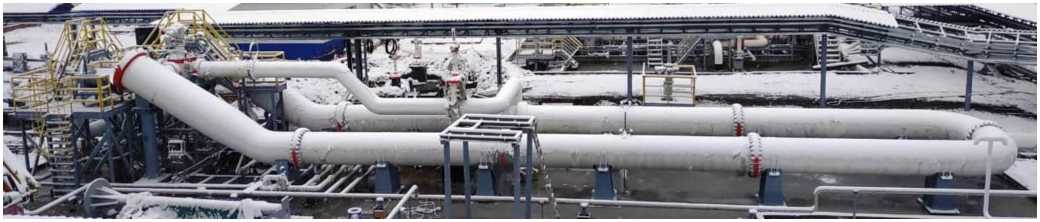

Рисунок 1 - Общий вид

При работе средство измерений (поверяемые, калибруемые, испытуемые, контролируемые, исследуемые преобразователи расхода или трубопоршневые поверочные установки) и ТПУ соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода измеряемой среды. Поток жидкости, проходящей через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на полусферическую часть детекторов происходит срабатывание их переключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения и поступающие в систему обработки информации (измерительно-вычислительный комплекс, управляющий контроллер и т. п.), не входящую в состав ТПУ. Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим краном.

Метод поверки, калибровки, испытаний, контроля и исследования метрологических характеристик средств измерений основан на определении количества измеряемой среды, прошедшей через калиброванный участок ТПУ и через средство измерений.

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ на фланцевых соединениях калиброванного участка и корпусах детекторов предусмотрены места для установки пломб (см. рисунок 2), несущих на себе знак поверки (оттиск клейма поверителя).

Заводской номер, состоящий из цифр, нанесен металлографическим методом на табличку, закрепленную на корпусе ТПУ.

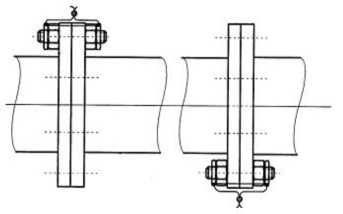

а) Фланцы калиброванного участка ТПУ

б) Детекторы

Рисунок 2 - Схема установки пломб

Основные метрологические и технические характеристики ТПУ, а также параметры измеряемой среды приведены в таблицах 1 и 2.

Таблица 1 -

• ¹⁾ Определяется при заказе и указывается в эксплуатационном документе.

• ²⁾ Может отличаться от указанного значения.

Таблица 2 - Основные технические характеристики и параметры измеряемой среды

одолжение таблицы 2

наносится в правом нижнем углу титульного листа руководства по эксплуатации ТПУ печатным способом.

Комплектность ТПУ приведена в таблице 3.

Таблица 3 - Комплектность ТПУ

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 26 сентября 2022 г. № 2356;

ТУ 421313-014-05792661-2016 Трубопоршневая поверочная установка Технические условия.

Акционерное общество «Транснефть - Верхняя Волга», филиал Великолукский «Транснефтемаш» (АО «Транснефть - Верхняя Волга», филиал Великолукский «Транснефтемаш»)

ИНН 5260900725

Адрес: 182115, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2

Телефон (факс): 8 (1153) 9-26-67

Всероссийский

Федерального научно-исследовательский

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева») Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: 8(843) 272-70-62

Факс: 8(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
