Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «06» июля 2018 г. №1403

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы комбинированные еЛайт

Приборы комбинированные еЛайт (далее - приборы) предназначены для измерений освещенности в видимой области спектра, яркости самосветящихся протяженных объектов накладным методом, коэффициента пульсации источников светового излучения.

Принцип действия приборов заключается в регистрации фотоприемным устройством оптического излучения, его преобразование в электрический сигнал, а затем в цифровое значение освещенности, яркости или коэффициента пульсации, и передаче измеренных значений на внешнее устройство или систему (блоки отображения информации БОИ-01, БОИ-02 или «Экофизика-D», персональный компьютер, сеть передачи данных (в том числе и беспроводная и т.д.) для индикации и последующей обработки.

Приборы выпускаются в четырех исполнениях: Исполнение 1 (еЛайт01), Исполнение 2 (еЛайт02), Исполнение 3 (еЛайт03), Исполнение 4 (еЛайт04), имеющих одинаковые метрологические характеристики и отличающиеся их комплектованием различными БОИ и наличием у еЛайт-03 дополнительно разъема micro-USB.

Дополнительно в приборе еЛайт Исполнение 01 реализованы:

• - режим измерений коэффициента естественной освещенности (КЕО);

• - режим измерений искусственной освещенности и коэффициента пульсации от искусственных источников света с учётом фона естественного освещения;

• - функция автоматического расчёта минимального, среднего и максимального значения параметров освещения из серии измерений, а также расширенной неопределённости.

Конструктивно приборы могут состоять из одного (отдельная фотометрическая головка) или из двух блоков (фотометрическая головка и блок отображения информации, соединённые между собой гибким кабелем). В фотоголовке расположен фоточувствительный элемент, корригирующие фильтры, схема аналого-цифрового преобразования, элементы питания. На блоке отображения информации расположены органы управления режимами работы и цифровой дисплей.

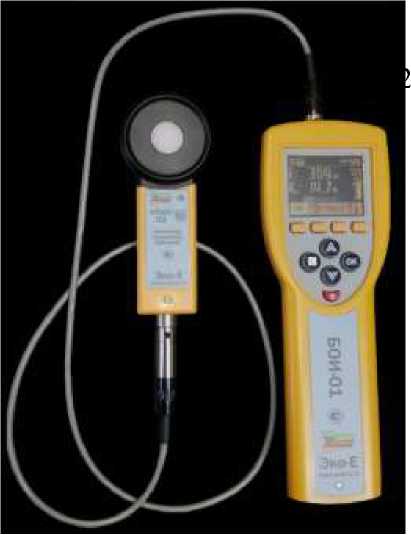

Исполнение 1 прибора включает в себя комплект из прибора еЛайт Исполнения 3 или 4 и блока отображения информации БОИ-01.

Исполнение 2 прибора включает в себя комплект из прибора еЛайт Исполнения 3 или 4 и блока отображения информации БОИ-02.

Исполнение 3 прибора отличается от Исполнения 4 наличием разъёма micro-USB.

6

⁵

- место нанесения знака поверки

2

1

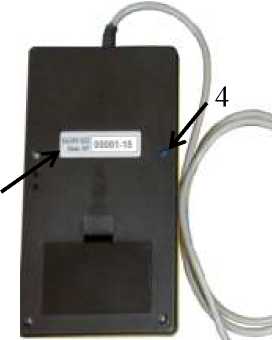

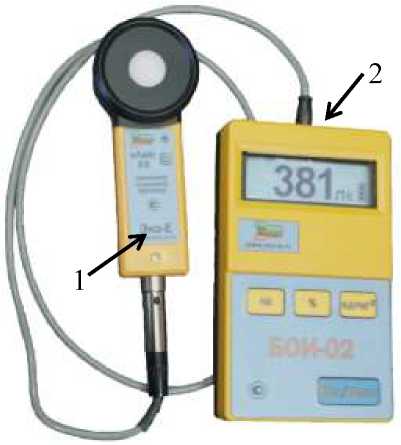

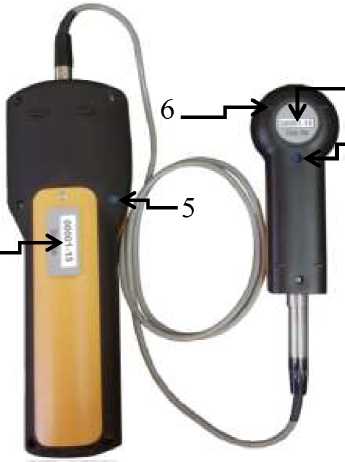

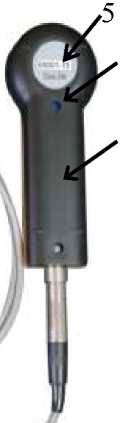

Вид спереди Вид сзади Рисунок 2 - Прибор еЛайт Исполнение 2 (еЛайт02) - прибор еЛайт03 или еЛайт04

- блок отображения информации БОИ-02

- серийный номер БОИ-02

- место пломбирования БОИ-02

- серийный номер прибора еЛайт03 или еЛайт04

6 - место пломбирования прибора еЛайт03 или еЛайт04

7 - место нанесения знака поверки

4

6

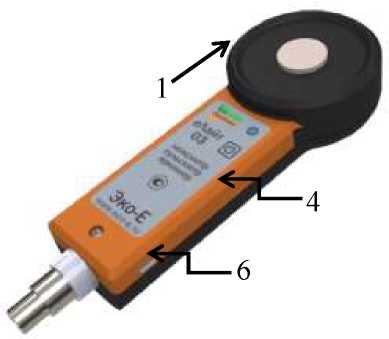

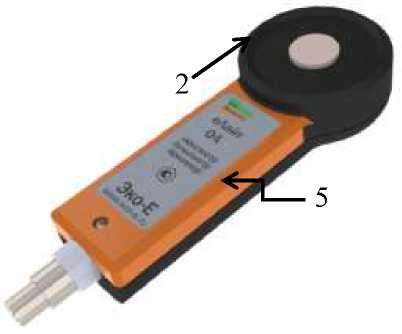

Рисунок 3 - Прибор еЛайт Исполнение 3 (еЛайт02) и исполнение 4 (еЛайт04)

2

5

1 - прибор еЛайт Исполнение 3 (еЛайт03)

2 - прибор еЛайт Исполнение 4 (еЛайт04)

6 - разъем micro-USB

4, 5 - место нанесения знака поверки

Идентификационное наименование внутреннего защищенного программного обеспечения (далее ПО) приборов еЛайт03 или еЛайт04 - ПО ИГ еЛайт.

Идентификационное наименование внутреннего защищенного программного обеспечения пульта БОИ-01 - ПО БОИ-01.

Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО. Уровень защиты - Высокий, согласно

Р 50.2.077-2014.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации, паспорта и лицевые панели приборов типографским способом.

Таблица 4 - Комплектность средства измерений

проводится по документу СВМТ.201112.003РЭ (Приложение В с изменением № 1), утвержденному ФБУ «Марийский ЦСМ» 16 апреля 2018 г.

Основные средства поверки:

- установка автоматизированная для поверки люксметров, яркомеров, пульсметров и радиометров УЛР-1А (рег. № 55961-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и паспорт.

приведены в руководстве по эксплуатации (СВМТ.201112.003РЭ) «Приборы комбинированные еЛайт» и методике измерений прибором еЛайт Исполнение 1 (еЛайт01) (СВМТ.424179.001 МИ) коэффициента естественной освещенности (КЕО), искусственной освещенности и коэффициента пульсации искусственной освещенности с учётом фона естественного освещения.

ГОСТ 8.023-2012 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

ТУ 4437-001-40148273-2015 Приборы комбинированные еЛайт. Технические условия

Общество с ограниченной ответственностью «Эко-Е» (ООО «Эко-Е»)

ИНН 7726760847

Адрес: 117545, г. Москва, ул. Подольских Курсантов, д. 3, стр. 2, оф. 15

Тел.: 8 (499) 341-03-69

Web-сайт: http://eco-e.ru; Е-mail: info@eco-e.ru

В части модернизации приборов комбинированных:

Общество с ограниченной ответственностью «ОПТОХРОМ» (ООО «ОПТОХРОМ») ИНН 1215175884

Адрес: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Эшкинина, д. 25, оф. 92

Тел.: (факс): 8 (8362) 23-24-08

Е-mail: optochrom@mail.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в республике Марий Эл»

Адрес: 424006, Республика Марий Эл, г. Йошкар-Ола, ул. Соловьева, д. 3

Тел. (факс): 8 (8362) 41-20-18 (8 (4362) 41-16-94)

Web-сайт: www.maricsm.ru; E-mail: gost@maricsm.ru

Аттестат аккредитации ФБУ «Марийский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30118-11 от 16.02.2017 г.
