Номер по Госреестру СИ: 90785-23
90785-23 Счетчики электрической энергии статические трехфазные
(ШТРИХ-М РВТС-3xx)
Назначение средства измерений:
Счетчики электрической энергии статические трехфазные ШТРИХ-М РВТС-3хх (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока промышленной частоты.
Внешний вид.
Счетчики электрической энергии статические трехфазные
Рисунок № 1
Внешний вид.
Счетчики электрической энергии статические трехфазные
Рисунок № 2
Общие сведения
Дата публикации - 20.12.2023
Срок свидетельства - 19.12.2028
Номер записи - 192701
ID в реестре СИ - 1413057
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1, 2
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-Производственная компания "РВТС" (ООО "НПК "РВТС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2727 от 2023.12.19 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Счетчики электрической энергии статические трехфазные (ШТРИХ-М РВТС-3xx)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-Производственная компания "РВТС" (ООО "НПК "РВТС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85859-22 14.06.2027 |
Комплексы измерительно-вычислительные, ВК СДМОБС РВТС Общество с ограниченной ответственностью "Научно-Производственная компания "РВТС" (ООО "НПК "РВТС") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90782-23 19.12.2028 |
Счетчики электрической энергии статические однофазные, ШТРИХ-М РВТС-1xx Общество с ограниченной ответственностью "Научно-Производственная компания "РВТС" (ООО "НПК "РВТС") (РОССИЯ г. Москва) |
ОТ МП |
16 лет |
|
90785-23 19.12.2028 |
Счетчики электрической энергии статические трехфазные, ШТРИХ-М РВТС-3xx Общество с ограниченной ответственностью "Научно-Производственная компания "РВТС" (ООО "НПК "РВТС") (РОССИЯ г. Москва) |
ОТ МП |
10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1, 2 |
|
91934-24 22.04.2029 |
Системы онлайн-мониторинга, РВТС-ТРМ Общество с ограниченной ответственностью "Научно-Производственная компания "РВТС" (ООО "НПК "РВТС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Счетчики электрической энергии статические трехфазные (ШТРИХ-М РВТС-3xx)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики электрической энергии статические трехфазные (ШТРИХ-М РВТС-3xx)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую область памяти, производит обработку сигналов, поступающих от аппаратной части и измерительных элементов счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на дисплее, формирует ответы на запросы, поступающие по интерфейсам связи, управляет передачей измерений и информации в ИС, а также выполняет другие функции счетчика.
Для обмена информацией и обращения к счетчикам по интерфейсам используется уникальный идентификатор. ПО разделено на метрологически значимую и метрологически не значимую (пользовательскую) части.
Счетчики имеют внешнее сервисное ПО, предназначенное для индивидуальной настройки параметров счетчиков, а также для оперативного считывания информации. Внешнее сервисное ПО не является метрологически значимым. Доступ к изменению параметров счетчиков защищен паролем. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SHTRIH-M-RVTS-3F |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0* |
|
Цифровой идентификатор ПО |
- |
|
Примечание: * - изменяемая часть ПО | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Основные функции и порядок работы со счетчиком» руководства по эксплуатации РЭ 26.51.63-002-47714881-2023.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 26.51.63-002-47714881-2023 Счетчики электрической энергии статические трехфазные ШТРИХ-М РВСТ-3хх. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Научно-производственная компания «РВТС» (ООО «НПК «РВТС»)
ИНН 9718171136
Юридический адрес: 125375, г. Москва, вн.тер.г. Муниципальный округ Тверской, ул. Тверская, д. 16, стр. 3
Телефон: +7 (495) 899-04-90
E-mail: info@rvts.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственная компания «РВТС» (ООО «НПК «РВТС»)
ИНН 9718171136
Юридический адрес: 125375, г. Москва, вн.тер.г. Муниципальный округ Тверской, ул. Тверская, д. 16, стр. 3
Телефон: +7 (495) 899-04-90
E-mail: info@rvts.ru
Изготовители
Общество с ограниченной ответственностью «Научно-производственная компания «РВТС» (ООО «НПК «РВТС»)
ИНН 9718171136
Юридический адрес: 125375, г. Москва, вн.тер.г. Муниципальный округ Тверской, ул. Тверская, д. 16, стр. 3
Адрес места осуществления деятельности: 125375, г. Москва, ул. Тверская, д. 16, стр. 3, эт. 8, ком. 14
Телефон: +7 (495) 899-04-90
E-mail: info@rvts.ru
Общество с ограниченной ответственностью «НТЦ «Измеритель» (ООО «НТЦ «Измеритель»)
ИНН 7726291497
Юридический адрес: 115191, г. Москва, внутригородская территория муниципальный округ Даниловский, пер. Холодильный, д. 3, к. 1, стр. 3, оф. 3237
Адрес места осуществления деятельности: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4
Телефон: +7 (495) 787-60-99; +7 (495) 787-60-90
E-mail: info@shtrih-m.ru
Принцип действия счетчиков основан на измерении напряжения на клеммах счетчика и тока, протекающего через измерительный шунт, и вычислении потребленной энергии как интеграл по времени от произведения тока на напряжение, с последующим отображением на дисплее счетчиков результатов измерений.
Конструктивно счетчики состоят из пластмассового корпуса с двумя пластиковыми крышками: крышки клеммной колодки, предупреждающей доступ к силовым клеммам счетчика и клеммам подключения интерфейсов, и крышки отсека сменных интерфейсных модулей. В корпусе счетчиков расположены: печатный модуль с размещенными на нем электронными компонентами, жидкокристаллическим индикатором (далее - ЖКИ), выходными клеммами интерфейсов RS-485 и импульсных выходов для подключения к системам автоматизированного учета потребления энергии или поверки, элементами оптического порта (зависит от варианта исполнения) и клеммная колодка с размещенными в ней датчиком тока и перемычкой.
Печатный модуль размещается в пластиковом корпусе и фиксируется посредством зажимов, являющихся элементами корпуса. Клеммная колодка размещается внутри корпуса и фиксируется с помощью крышки корпуса. Измерительный шунт (или комбинация шунта и реле), а также перемычка подключаются к печатному модулю с помощью проводов. Клеммная колодка содержит зажимы, предназначенные для подключения счетчика к сети переменного тока. Счетчики выпускаются в трех модификациях: ШТРИХ-М РВТС-301 (шкафное исполнение), ШТРИХ-М РВТС-302 (уличное исполнение) и ШТРИХ-М РВТС-303 (шкафное исполнение).
Счетчики обеспечивают:
-
- запись и хранение значения потребленной энергии во внутреннем энергонезависимом запоминающем устройстве (далее - ПЗУ);
-
- формирование на импульсном выходе импульсов с частотой, пропорциональной мощности и количеством, пропорциональным проходящей через счетчик электрической энергии;
-
- формирование посредством светодиода световых импульсов одновременно с импульсами на импульсном выходе;
-
- сохранение в ПЗУ счетчика профиля мощности;
- сохранение в ПЗУ счетчика информации о помесячном или посуточном потреблении электрической энергии;
- сохранение в ПЗУ счетчика информации о событиях;
- измерение мгновенных значений тока, напряжения, активной и реактивной мощности электрической энергии, проходящей через счетчик;
- отсчет текущего времени с помощью энергонезависимых часов реального времени;
- возможность учета электрической энергии по тарифному расписанию;
- возможность отдельного тарифного расписания на выходные и праздничные дни;
- вывод на ЖКИ информации о прошедшей через счетчик электрической энергии, мгновенных значений тока, напряжения и мощности, другой информации;
- взаимодействие с внешним оборудованием по оптическому интерфейсу и интерфейсу RS-485;
- возможность установки сменных интерфейсных модулей связи;
- подключение/отключение нагрузки по команде от внешнего оборудования.
Для передачи результатов измерений и информации в измерительные системы, связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, в счетчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:
- интерфейс оптического типа (оптопорт);
- интерфейс передачи данных PLC;
- интерфейс передачи данных PLC-3G;
- интерфейс передачи данных RS-485;
- интерфейс GSM;
- интерфейс LTE;
- интерфейс NB-IoT;
- интерфейс LoRa;
- интерфейс Bluetooth;
- импульсное выходное устройство электрическое.
Цвет корпуса счетчиков может быть белым, серым или их комбинацией.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится с помощью наклейки или типографским способом в местах, указанных на рисунках 1-2.
Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчика и(или) на свидетельство о поверке в соответствии с действующим законодательством.
Общий вид счетчиков, с указанием мест нанесения заводского номера, знака поверки, пломбировки от несанкционированного доступа представлены на рисунках 1-2. □
Место нанесения
заводского номера
Место установки пломбы для защиты от несанкционированного доступа
Место установки пломбы для защиты от несанкционированного доступа
Место установки пломбы
с оттиском знака поверки
ПППГП |ЦС UUUO I I, IJ
FFS : I kw h

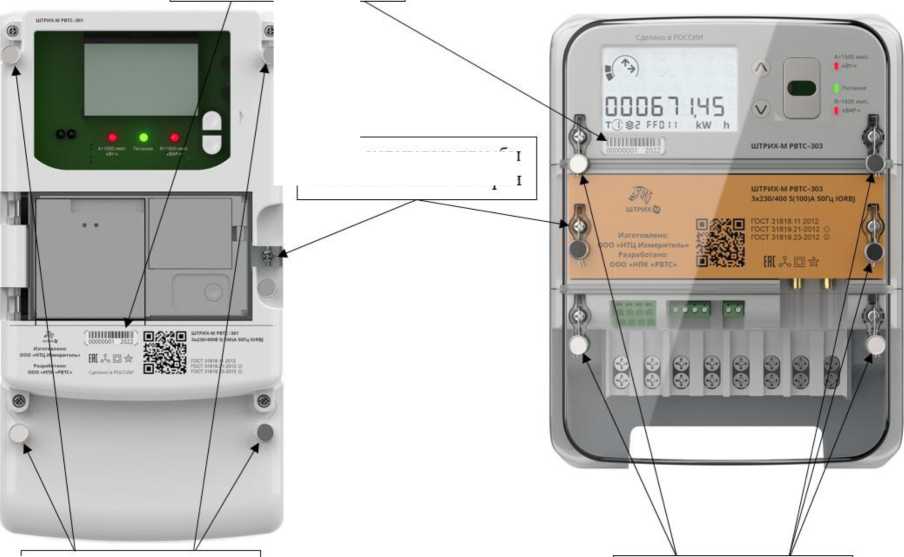

Рисунок 1 - Общий вид счетчиков ШТРИХ-М РВТС-301 и ШТРИХ-М РВТС-303

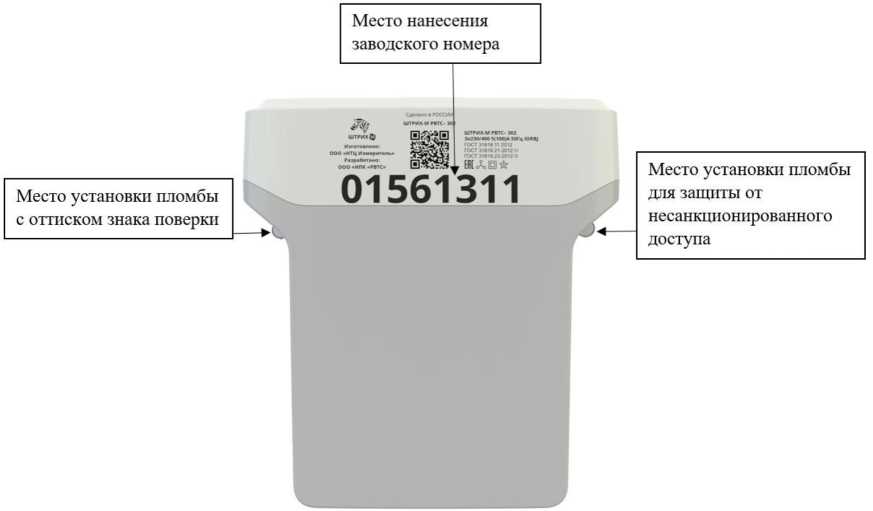

Рисунок 2 - Общий вид счетчиков ШТРИХ-М РВТС-302
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Счетчики электрической энергии статические трехфазные ШТРИХ-М РВТС-3хх1} |
ШТРИХ-М РВТС-301 ШТРИХ-М РВТС-302 ШТРИХ-М РВТС-303 |
1 |
|
Паспорт |
ПС 26.51.63-002-47714881-2023 |
1 |
|
Руководство по эксплуатации |
РЭ 26.51.63-002-47714881-2023 |
1 |
|
Комплект монтажных изделий 2) |
- |
1 |
|
Программное обеспечение 2) |
- |
1 |
|
|( - в зависимости от заказа 2) - поставляется в соответствии с договором | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности при измерении активной электрической энергии:
|
0,5S 1 |
|
Класс точности при измерении реактивной электрической энергии: - по ГОСТ 31819.23-2012 |
1;2 |
|
Номинальное фазное напряжение ином, В |
57,7; 230 |
|
Базовый ток /б, А |
5; 10; 20 |
|
Номинальный ток /ном, А |
1; 2; 5; 10 |
|
Максимальный ток /макс, А |
2; 10; 60; 80; 100 |
|
Номинальное значение частоты сети, Гц |
50 |
продолжение таблицы 2
|
Стартовый ток, А, не более
|
0,0011б (0,001/ном) 0,0031б (0,0031ном) 0,0041б 0,0021ном 0,0051б 0,0031ном |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока, В |
от 0,8ином до 1,20ином |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений среднеквадратических значений силы переменного тока, А |
от 0,051б (0,01 W до 1макс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % |
±1 |
|
Диапазон измерений отрицательного отклонения напряжения переменного тока dU(-), % |
от 0 до 90 |
|
Диапазон измерений положительного отклонения напряжения переменного тока SU(+), % |
от 0 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений положительного и отрицательного отклонения напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Диапазон измерений коэффициента мощности Кр |
от -1 до +1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности, % |
±2 |
|
Пределы допускаемой относительной погрешности измерений активной электрической мощности, % |
±1,0 |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений полной электрической мощности, % |
±2,0 |
|
Пределы абсолютной погрешности часов за интервал времени 1 сут, c |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Постоянная счетчика, имп./кВт^ч (имп./квар^ч) - для счетчиков непосредственного включения |
1000 |
|
- для счетчиков трансформаторного включения |
10000 |
|
Полная мощность, потребляемая цепью тока, при базовом (номинальном) токе, номинальной частоте и нормальной температуре, В^А, не более |
0,1 |
|
Полная (активная) мощность, потребляемая цепью напряжения при | |
|
номинальном напряжении, нормальной температуре и номинальной частоте без радиомодуля, 1ГА (Вт), не более |
10,0 (2,0) |
|
Габаритные размеры (высотахдлинахширина) для модификаций, мм, не более | |
|
для модификаций: - ШТРИХ-М РВТС-301 |
175x260x95 |
|
- ШТРИХ-М РВТС-302 |
245x260x100 |
|
- ШТРИХ-М РВТС-303 |
175x255x85 |
|
Масса, кг, не более для модификаций: - ШТРИХ-М РВТС-301 |
1,7 |
|
- ШТРИХ-М РВТС-302 |
2,2 |
|
- ШТРИХ-М РВТС-303 |
1,6 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +70 |
|
- относительная влажность воздуха при температуре окружающего воздуха +25 °С, %, не более |
95 |
|
Средняя наработка счетчика на отказ, ч |
280000 |
|
Средний срок службы, лет |
30 |
