Принцип действия системы основан на измерении и преобразовании в цифровой код аналоговых сигналов чувствительных элементов температуры и относительной влажности датчиков HUTE TAG FR и HUTE TAG BS, дальнейшей передачи его по беспроводному интерфейсу на считывающее устройство. По каналам радиосвязи стандарта (радиочастота 868 МГц), а также сети интернет, данные измерений и навигационные координаты местонахождения (ГЛОНАСС/GPS) передаются на удаленный сервер изготовителя (www.iot.rvts.ru), при подключении к которому пользователь на мониторе персонального компьютера и (или) смартфоне с помощью приложения «HUTE TAG» может видеть в онлайн-режиме или за какой-то прошедший промежуток времени показания всех подключенных к считывателю датчиков. Приложение «HUTE TAG» доступно для устройств строго с операционной средой на базе ОС «Андроид» и поддерживающих технологию NFC.

Приложение «HUTE TAG» позволяет управлять состоянием компонентов в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.

Система состоит из:

• - датчиков HUTE TAG FR;

• - датчиков HUTE TAG BS;

• - базовой станции со встроенным модемом сети, LAN-соединением для подключения к компьютерной сети и ГЛОНАСС/GPS-приемником (с внешними антеннами) и с адаптером питания;

• - удаленного сервера (www.iot.rvts.ru) с установленным программным обеспечением, доступ на который пользователю обеспечивается паролем.

Системы изготавливаются в следующих модификациях: HUTE TAG FR-30-30, HUTE TAG FR-30-30-ATM, HUTE TAG BS-0-30, HUTE TAG BS-0-30-ATM. Модификации отличаются друг от друга метрологическими и техническими характеристиками, а также наличием канала индикации атмосферного давления.

Датчики представляют собой миниатюрное беспроводное устройство малого радиуса действия (до 200 м), конструктивно выполненное в пластиковом корпусе с внешней антенной.

Базовая станция конструктивно выполнено в виде переносного прямоугольного блока, на лицевой панели которого расположены светодиоды, индицирующие режимы работы изделия, разъем для LAN-подключения и клеммные колодки.

Программное обеспечение (ПО), установленное на удаленном сервере и (или) на смартфоне, позволяет управлять состоянием компонентов в части изменения их установочных параметров, контролировать текущие значения измеренных величин, выполнять их онлайн-визуализацию, отслеживать координаты местонахождения, а также сформировать отчеты за определенный промежуток времени в форме графиков и таблиц по каждой позиции измерения. Измеренные значения параметров могут храниться на сервере в течение 365 суток (если иное не оговорено пользовательским соглашением).

Цветовая гамма компонентов системы может быть изменена по решению Изготовителя в одностороннем порядке.

На рисунках 1-3 представлены фотографии общего вида компонентов системы.

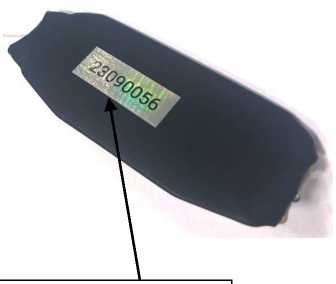

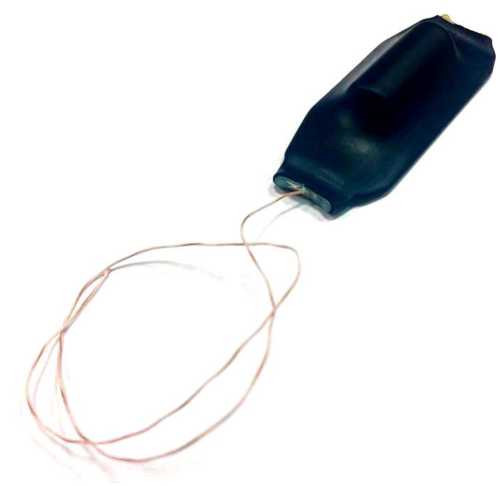

Рисунок 1 - Общий вид датчиков HUTE TAG FR

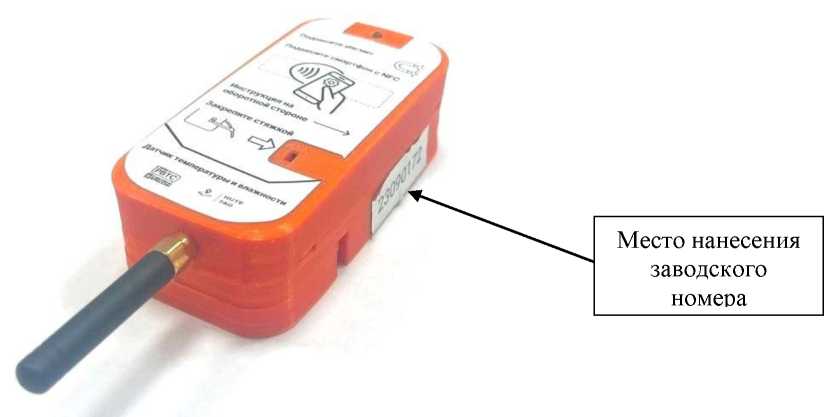

Рисунок 2 - Общий вид датчиков HUTE TAG BS

Место нанесения заводского номера

Рисунок 3 - Общий вид базовой станции

Пломбирование компонентов систем не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки, прикрепляемой на нижнюю или боковую грань корпуса датчика. Конструкция датчиков и базовой станции не предусматривает нанесение знака поверки на средство измерений.

Таблица 5 -

Метрологические характеристики систем приведены в таблице 3.

Таблица 3

Основные технические характеристики систем приведены в таблице 4.

Таблица 4
