Принцип действия счетчиков основан на измерении напряжения на клеммах счетчика и тока, протекающего через измерительный шунт, и вычислении потребляемой энергии как интеграл по времени от произведения тока на напряжение, с последующим отображением на дисплее счетчиков результатов измерений.

Конструктивно счетчики состоят из пластмассового корпуса с двумя пластиковыми крышками: крышки клеммной колодки, предупреждающей доступ к силовым клеммам счетчика и клеммам подключения интерфейсов, и крышки отсека сменных интерфейсных модулей. В корпусе счетчиков расположены: печатный модуль с размещенными на нем электронными компонентами, жидкокристаллическим индикатором (далее - ЖКИ), выходными клеммами интерфейсов RS-485 и импульсных выходов для подключения к системам автоматизированного учета потребления энергии или поверки, элементами оптического порта (зависит от варианта исполнения) и клеммная колодка с размещенными в ней датчиком тока и перемычкой.

Печатный модуль размещается в пластиковом корпусе и фиксируется посредством зажимов, являющихся элементами корпуса. Клеммная колодка размещается внутри корпуса и фиксируется с помощью крышки корпуса. Измерительный шунт (или комбинация шунта и реле), а также перемычка подключаются к печатному модулю с помощью проводов. Клеммная колодка содержит зажимы, предназначенные для подключения счетчика к сети переменного тока. Счетчики выпускаются в трех модификациях: Штрих-М РВТС-101 (шкафное исполнение), Штрих-М РВТС-102 (уличное исполнение) и Штрих-М РВТС-103 (шкафное исполнение).

Счетчики обеспечивают:

• - запись и хранение значения потребленной энергии во внутреннем энергонезависимом запоминающем устройстве (далее - ПЗУ);

• - формирование на импульсном выходе импульсов с частотой, пропорциональной мощности и количеством, пропорциональным проходящей через счетчик электрической энергии;

• - формирование посредством светодиода световых импульсов одновременно с импульсами на импульсном выходе;

• - сохранение в ПЗУ счетчика профиля мощности;

- сохранение в ПЗУ счетчика информации о помесячном или посуточном потреблении электрической энергии;

- сохранение в ПЗУ счетчика информации о событиях;

- измерение мгновенных значений тока, напряжения, активной и реактивной мощности электрической энергии, проходящей через счетчик;

- отсчет текущего времени с помощью энергонезависимых часов реального времени;

- возможность учета электрической энергии по тарифному расписанию;

- возможность отдельного тарифного расписания на выходные и праздничные дни;

- вывод на ЖКИ информации о прошедшей через счетчик электрической энергии, мгновенных значений тока, напряжения и мощности, другой информации;

- взаимодействие с внешним оборудованием по оптическому интерфейсу и интерфейсу RS-485;

- возможность установки сменных интерфейсных модулей связи;

- подключение/отключение нагрузки по команде от внешнего оборудования.

Для передачи результатов измерений и информации в измерительные системы, связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, в счетчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:

- интерфейс оптического типа (оптопорт);

- интерфейс передачи данных PLC;

- интерфейс передачи данных PLC-3G;

- интерфейс передачи данных RS-485;

- интерфейс GSM;

- интерфейс LTE;

- интерфейс NB-IoT;

- интерфейс LoRa;

- интерфейс Bluetooth;

- импульсное выходное устройство электрическое.

Цвет счетчиков может быть белым, серым или их комбинацией.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится с помощью наклейки или типографским способом в местах, указанных на рисунках 1—2.

Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.

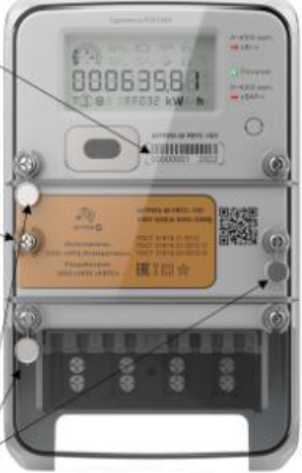

Общий вид счетчиков с указанием мест нанесения заводского номера, знака поверки, пломбировки от несанкционированного доступа представлены на рисунках 1-2.

iimtHiiiiii

L Место установки пломбы для защиты от

у

несанкционированного доступа

Рисунок 1 - Общий вид счетчиков Штрих-М РВТС-101 и Штрих-М РВТС-103

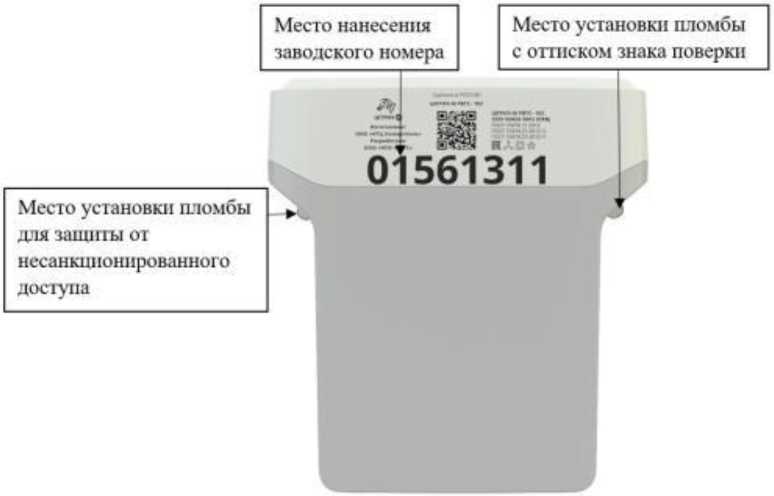

Рисунок 2 - Общий вид счетчиков Штрих-М РВТС-102

Таблица 4 -

Таблица 2 - Метрологические характеристики

продолжение таблицы 2

Таблица 3 - Основные технические характеристики

продолжение таблицы 3
