Сведения о средстве измерений: 85264-22 Комплекс эталонный

Номер по Госреестру СИ: 85264-22
85264-22 Комплекс эталонный
(ЭК КВ1)

Назначение средства измерений:
Комплекс эталонный ЭК КВ1 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

сертификация программного обеспечения

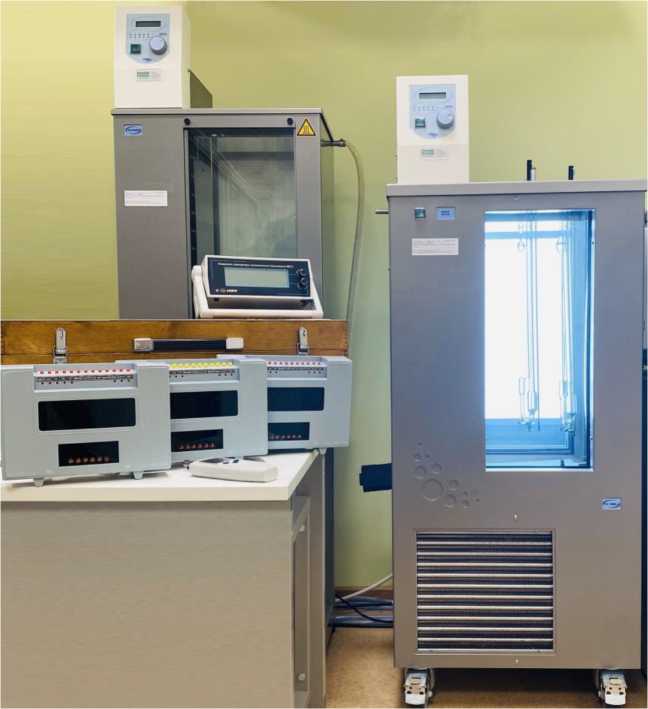

Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекс эталонный
Рисунок № 1

Общие сведения

Дата публикации - 15.04.2022
Срок свидетельства -
Номер записи - 187293
ID в реестре СИ - 1398845
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_6 Распределение средств измерений по краям, регионам, городам

Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.

Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.

Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№946 от 2022.04.12 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Комплекс эталонный (ЭК КВ1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81698-21

 Ампулы для воспроизведения температуры тройной точки воды, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		2 года
85264-22

 Комплекс эталонный, ЭК КВ1
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		3 года
86470-22

 Комплекс эталонный, ЭК КВ3
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		3 года
87828-22

 Меры электрического сопротивления, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		2 года
88934-23

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
89728-23

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
89999-23

 Установка вакуумная потокомерная масс-спектрометрическая эталонная, УВПМЭ
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
91482-24

 Ампула для реализации точки затвердевания алюминия, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		3 года
92531-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
92535-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
92777-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
93448-24

 Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
95504-25

 Комплекты преобразователей напряжения высокочастотных, ПНТЭ-22
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
Отчет - V_19 Наполнение реестра поверок ФГИС «АРШИН» в динамике по годам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за год
  • среднее количество поверок в год
  • период наполнения базы в месяцах и годах
  • суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Кто поверяет Комплекс эталонный (ЭК КВ1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)		 РСТ
  • Нет модификации
    		•  2 1 1 0 2 1 1

    Стоимость поверки Комплекс эталонный (ЭК КВ1)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации РУЦС.414117.001РЭ типографическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 2 документа РУЦС.414117.001РЭ «Комплекс эталонный ЭК КВ1. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к комплексу

    Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622

    Техническая документация изготовителя

    Изготовитель

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    ИНН 7809022120
    Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19
    Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19
    Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в термостатическую ванну. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного с таймерным выходом.

    Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.

    Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

    Наименование комплекса - Комплекс эталонный ЭК КВ1, заводской номер ВНИИМ1 и год изготовления 2021 г. приведены в документе РУЦС.414117.001РЭ «Комплекс эталонный ЭК КВ1. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных.

    Таблица 1 - Состав ЭК КВ1

    Наименование

    Обозначение

    Количество

    1

    2

    3

    Комплекс эталонный, в составе:

    ЭК КВ1

    1 шт.

    Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83116-21

    -

    28 шт.

    Термометр сопротивления платиновый эталонный, регистрационный номер 72957-18

    ПОИНТ-25/2

    1 шт.

    Термометр сопротивления платиновый эталонный, регистрационный номер 72957-18

    ПОИНТ-25/3

    1 шт.

    Измеритель температуры многоканальный, регистрационный номер 19736-11

    МИТ 8.15

    1 шт.

    Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16

    СТЦ-2М

    6 шт.

    Продолжение таблицы 1

    1

    2

    3

    Термостатическая ванна

    TV7000 Mk.II

    1 шт.

    Термостатическая ванна

    TV7000LT Mk.II

    1 шт.

    Вспомогательное оборудование

    -

    1 комп.

    Примечания:

    • 1. Допускается замена вискозиметров стеклянных капиллярных эталонных, термометров сопротивления платиновых эталонных, измерителя температуры многоканального, секундомеров электронных с таймерным выходом на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ1 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ1 как их неотъемлемая часть.

    • 2. Допускается замена термостатических ванн на аналогичные с метрологическими характеристиками не хуже, чем у термостатических ванн, указанных в таблице, при условии, что владелец ЭК КВ1 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ1 как их неотъемлемая часть.

    Общий вид комплекса представлен на рисунке 1. Пломбирование комплекса не предусмотрено.

    Внешний вид. Комплекс эталонный (ЭК КВ1), http://oei-analitika.ru

    Рисунок 1 - Общий вид комплекса

    Программное обеспечение отсутствует


    В таблице 4 представлена комплектность ЭК КВ1

    Таблица 4 - Комплектность ЭК КВ1

    Наименование

    Обозначение

    Количество

    Комплекс эталонный

    ЭК КВ1

    1 шт.

    Комплекс эталонный ЭК КВ 1. Руководство по эксплуатации

    РУЦС.414117.001РЭ

    1 экз.


    Метрологические и основные технические характеристики комплекса представлены в таблицах 2 и 3.

    Таблица 1 - Метрологические характеристики комплекса

    Наименование характеристики

    Значение

    Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры

    от минус 40,00 °С до 150,00 °С, мм2/с

    от 0,4 до 100000,0

    Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от минус 40,00 °С до 150,00 °С, мм2/с

    от 0,4 до 1000,0 включ., св. 1000,0 до 20000,0 включ., св. 20000,0 до 100000,0

    Границы доверительной относительной погрешности, не более:

    - в поддиапазоне значений температуры св. минус 25,00 °С до 100,00 °С включ. в поддиапазоне значений кинематической вязкости

    от 0,4 до 1000,0 мм2/с включ.

    св. 1000,0 до 20000,0 мм2/с включ.

    св. 20000,0 до 100000,0 мм2/с

    ±1,540-3 ±2,0 •Ю-3 ±2,540-3

    - в поддиапазонах значений температуры

    от минус 40,00 °С до минус 25,00 °С включ. и св. 100,00 °С до 150,00 °С в поддиапазоне значений кинематической вязкости

    от 0,4 до 1000,0 мм2/с включ.

    св. 1000,0 до 20000,0 мм2/с включ.

    св. 20000,0 до 100000,0 мм2/с

    ±2,0 •Ю-3 ±2,5 •Ю-3 ±3,040-3

    Таблица 3 - Основные технические характеристики комплекса

    Наименование характеристики

    Значение

    Условия эксплуатации комплекса:

    - температура окружающего воздуха, °С

    от +18 до +22

    - относительная влажность воздуха, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В

    от 198 до 242

    Средний срок службы, лет

    24

    Наработка до отказа, ч, не более

    30000
