Сведения о средстве измерений: 86470-22 Комплекс эталонный

Номер по Госреестру СИ: 86470-22
86470-22 Комплекс эталонный
(ЭК КВ3)

Назначение средства измерений:
Комплекс эталонный ЭК КВ3 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

сертификация программного обеспечения
Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекс эталонный
Рисунок № 1
Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекс эталонный
Рисунок № 2

Общие сведения

Дата публикации - 02.03.2025
Срок свидетельства -
Номер записи - 188463
ID в реестре СИ - 1401543
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№2098 от 2022.08.22 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Комплекс эталонный (ЭК КВ3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81698-21

Ампулы для воспроизведения температуры тройной точки воды, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
85264-22

Комплекс эталонный, ЭК КВ1
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
3 года
86470-22

Комплекс эталонный, ЭК КВ3
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
3 года
87828-22

Меры электрического сопротивления, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
88934-23

Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
89728-23

Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
89999-23

Установка вакуумная потокомерная масс-спектрометрическая эталонная, УВПМЭ
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
91482-24

Ампула для реализации точки затвердевания алюминия, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
3 года
92531-24

Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
92535-24

Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
92777-24

Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
93448-24

Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
95504-25

Комплекты преобразователей напряжения высокочастотных, ПНТЭ-22
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:

  • Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
  • Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
  • Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.

Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.

Входные данные

Для работы с отчетом необходимо:

  • Выбрать год из выпадающего списка.
  • Указать наименование испытательного центра (например, "ВНИИФТРИ").

Выходные данные

Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:

  • № приказа: Номер и дата приказа Росстандарта.
  • Наименование приказа: Полное название приказа.
  • № типа СИ: Регистрационный номер типа средства измерений.
  • Тип СИ: Наименование и описание типа средства измерений.

Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.

Стоимость 200 руб. или по подписке

Кто поверяет Комплекс эталонный (ЭК КВ3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 2 1 1 1 0 2 1 1

    Стоимость поверки Комплекс эталонный (ЭК КВ3)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист руководства по эксплуатации ТПВР.414117.001РЭ типографическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 2 документа ТПВР.414117.001РЭ «Комплекс эталонный ЭК КВ3. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622;

    Техническая документация изготовителя.

    Правообладатель

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

    ИНН 7809022120

    Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19

    Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114

    Web-сайт: www.vniim.ru

    E-mail: info@vniim.ru

    Изготовитель

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    ИНН 7809022120
    Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19
    Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19
    Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    ИНН 7809022120
    Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19
    Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в термостат. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением часов-секундомера электронного.

    Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.

    Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

    Общий вид комплекса представлен на рисунке 1.

    Наименование комплекса - Комплекс эталонный ЭК КВ3, заводской номер ВНИИР3 и год изготовления 2021 г. приведены в документе ТПВР.414117.001РЭ «Комплекс эталонный ЭК КВ3. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).

    Знак поверки наносится на свидетельство о поверке (при его оформлении).

    Пломбирование комплекса эталонного не предусмотрено.

    Таблица 1 - Состав ЭК КВ3

    Наименование

    Обозначение

    Количество

    Комплекс эталонный, в составе:

    ЭК КВ3

    1 шт.

    Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 82821-21

    -

    9 шт.

    Термометр лабораторный электронный, регистрационный номер 69551-17

    LTA-Э

    1 шт.

    Часы-секундомер электронные, регистрационный номер 44154

    16

    Интеграл С-01

    1 шт.

    Продолжение таблицы 1

    Наименование

    Обозначение

    Количество

    Термостат жидкостный

    ВИС-Т-06-1 серии MАСТЕР

    1 шт.

    Вспомогательное оборудование

    -

    1 комп.

    Примечания:

    • 1. Допускается замена вискозиметров стеклянных капиллярных эталонных,

    термометра    лабораторного    электронного,    часов-секундомера   электронного

    на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ3 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ3 как их неотъемлемая часть.

    • 2. Допускается замена термостата на аналогичный с метрологическими характеристиками не хуже, чем у термостата, указанного в таблице, при условии, что владелец ЭК КВ3 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ3 как их неотъемлемая часть.

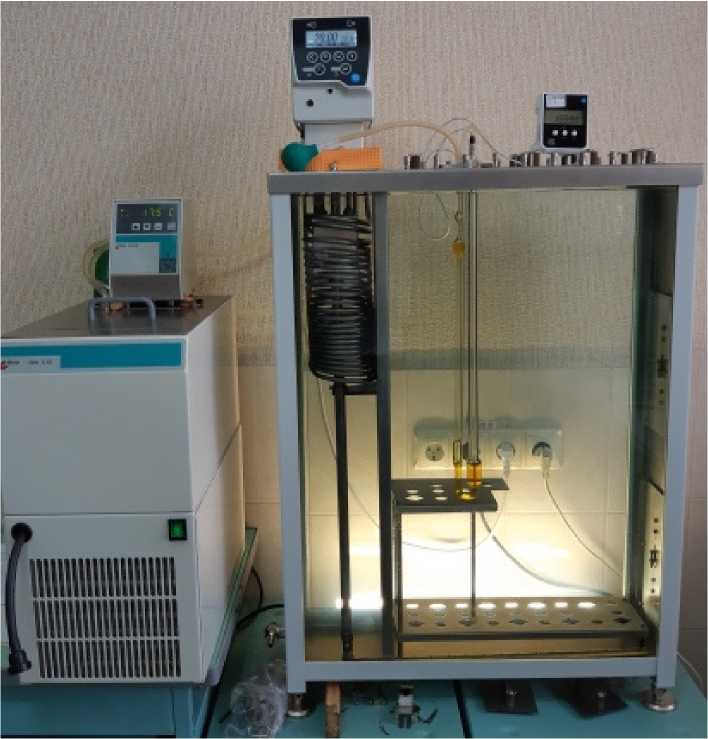

    Внешний вид. Комплекс эталонный (ЭК КВ3), http://oei-analitika.ru

    Рисунок 1 - Общий вид комплекса

    Место нанесения заводского номера

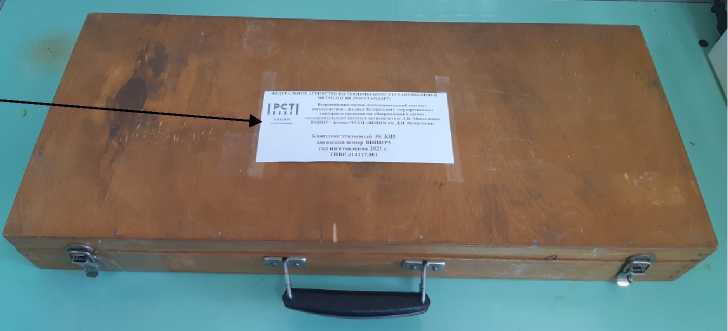

    Внешний вид. Комплекс эталонный (ЭК КВ3), http://oei-analitika.ru

    Рисунок 2 - Маркировка комплекса


    Таблица 4 - Комплектность ЭК КВ3

    Наименование

    Обозначение

    Количество

    Комплекс эталонный

    ЭК КВ3

    1 шт.

    Комплекс эталонный ЭК КВ3. Руководство по эксплуатации

    ТПВР.414117.001РЭ

    1 экз.


    Метрологические и основные технические характеристики комплекса представлены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики комплекса

    Наименование характеристики

    Значение

    Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости при температуре 20,00 °С, мм2

    от 0,4 до

    2000,0

    Границы доверительной относительной погрешности измерений кинематической вязкости жидкости, %, не более

    ±0,25

    Таблица 3 - Основные технические характеристики комплекса

    Наименование характеристики

    Значение

    Условия эксплуатации комплекса:

    - температура окружающего воздуха, °С

    от +18 до +22

    - относительная влажность воздуха, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В

    от 198 до 242

    Средний срок службы, лет

    24

    Наработка до отказа, ч, не более

    30000
