Номер по Госреестру СИ: 87828-22
87828-22 Меры электрического сопротивления
(Обозначение отсутствует)
Назначение средства измерений:
Меры электрического сопротивления (далее по тексту - меры) предназначены для воспроизведения, хранения и передачи единицы электрического сопротивления в цепях переменного тока.
Меры соответствуют обязательным метрологическим требованиям к рабочему эталону единицы электрического сопротивления переменного тока 1 разряда, установленным Государственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Росстандарта от 30.12.2019 г. № 3456.
Внешний вид.
Меры электрического сопротивления
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсятипографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в документе «Мера электрического сопротивления. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 8.237-2003 ГСИ. Меры электрического сопротивления однозначные. Методика поверки;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. №3456.
Правообладатель«Всероссийский
Д.И.Менделеева»
«Всероссийский
Д.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Изготовитель
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Испытательный центр
«ВсероссийскийД.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
«ВсероссийскийД.И.Менделеева»
«Всероссийский
Д.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
К настоящему типу средств измерений относятся меры электрического сопротивления переменного тока 10 МОм зав. № 1, 2. Обозначение типа отсутствует.
Принцип действия мер заключается в воспроизведении значений сопротивления с помощью резистивного элемента. Резистивные элементы мер изготовлены из керамических элементов с тонкопленочным покрытием резистивного сплава. Каждый резистивный элемент герметизирован в металлическом заземленном корпусе, размещен в корпусе четырьмя коаксиальными высокочастотными разъемами, центральные проводники которых попарно соединены с выводами резистивного элемента.
Маркировка мер выполнена типографским способом, наносится на верхнюю часть меры и содержит: фирменный знак и название предприятия-изготовителя, наименование типа, номинальное значение, год изготовления. Обозначение типа отсутствует.
Заводские номера нанесены в формате цифрового обозначения типографским способом, по принятой нумерации предприятия-изготовителя на шильд мер, что обеспечивает их идентификацию.
Нанесение знака поверки и знака утверждения типа средства измерений не предусмотрено.
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичных пломб на специально оборудованных площадках на винтах крепления верхней крышки меры.
Общий вид мер с указанием мест пломбировки и заводского номера приведены на рисунке 1.
4Ж
Lpot
Hpot
Hour
«ВНИИМ им. Д.И. Менделеева
Lcur
&
Мера электрического сопротивления
10 МОм
Год изготовления 2022 г.
№1
Место нанесения пломбы
Место нанесения заводского номера

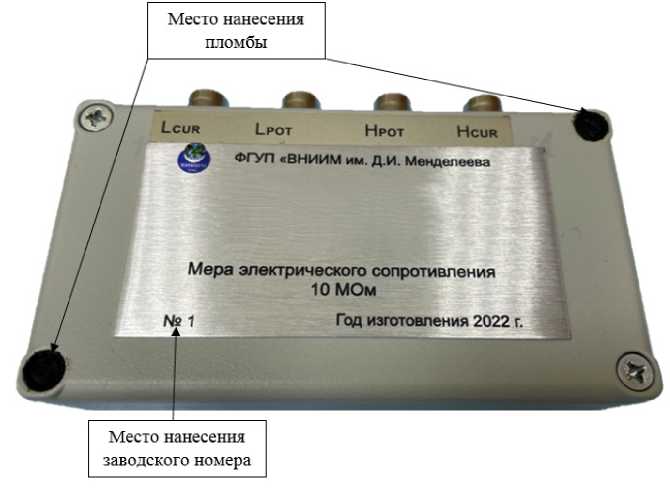

Рисунок 1 - Общий вид мер с указанием мест нанесения заводского номера и пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное значение электрического сопротивления, МОм |
10 |
Рабочая частота, Г ц |
1000 |
Доверительная относительная погрешность при доверительной вероятности 0,95, не более |
1^10’5 |
Относительная нестабильность сопротивления за год, не более |
±Р10’5 |
Температурный коэффициент сопротивления, К-1, не более |
±2^10’5 |
Предельное значение напряжения переменного тока, подаваемого на меру, В |
100 |
Нормальные условия измерений: диапазон температуры окружающего воздуха, °С относительная влажность воздуха, %, не более диапазон атмосферного давления, кПа |
от +15 до +25 80 от 84 до 106,7 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
110x70x32 |
Масса, кг, не более |
0,4 |
Условия эксплуатации: диапазон температуры окружающего воздуха, °С относительная влажность воздуха, %, не более диапазон атмосферного давления, кПа |
от +15 до +25 80 от 84 до 106,7 |
Наработка до отказа, ч, не менее |
20000 |
Средний срок службы, лет |
15 |
