Номер по Госреестру СИ: 95504-25
95504-25 Комплекты преобразователей напряжения высокочастотных
(ПНТЭ-22)
Внешний вид.
Комплекты преобразователей напряжения высокочастотных
Рисунок № 1
Внешний вид.
Комплекты преобразователей напряжения высокочастотных
Рисунок № 2
Внешний вид.
Комплекты преобразователей напряжения высокочастотных
Рисунок № 3
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства -
Номер записи - 197279
ID в реестре СИ - 1425649
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№980 от 2025.05.19 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплекты преобразователей напряжения высокочастотных (ПНТЭ-22)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81698-21 |
Ампулы для воспроизведения температуры тройной точки воды, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
85264-22 |
Комплекс эталонный, ЭК КВ1 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
3 года |
|
86470-22 |
Комплекс эталонный, ЭК КВ3 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
3 года |
|
87828-22 |
Меры электрического сопротивления, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
88934-23 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
89728-23 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
89999-23 |
Установка вакуумная потокомерная масс-спектрометрическая эталонная, УВПМЭ Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
91482-24 |
Ампула для реализации точки затвердевания алюминия, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
3 года |
|
92531-24 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
92535-24 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
92777-24 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93448-24 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
95504-25 |
Комплекты преобразователей напряжения высокочастотных, ПНТЭ-22 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Комплекты преобразователей напряжения высокочастотных (ПНТЭ-22)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Комплекты преобразователей напряжения высокочастотных (ПНТЭ-22)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Описание» документа «Комплект преобразователей напряжения высокочастотных ПНТЭ-22. Паспорт РЦУС.411916.012 ПС».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Росстандарта от 18 августа 2023 г. № 1706.
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
ИНН 5261004288
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01 Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-cайт: www.vniim.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)ИНН 5261004288
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)ИНН 5261004288
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01 Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-cайт: www.vniim.ru
К настоящему типу СИ относятся комплекты преобразователей напряжения высокочастотных ПНТЭ-22 с зав. № 001, 002, 003, 004.
Принцип действия комплектов преобразователей напряжения высокочастотных ПНТЭ-22 основан на разновременном сравнении действующего значения переменного напряжения с постоянным напряжением. Для этого на вход преобразователей подается измеряемое напряжение переменного тока и на его выходе измеряется термоЭДС преобразователей. Далее преобразователи отключаются от источника напряжения переменного тока и на их вход подается напряжение постоянного тока. Данное напряжение регулируется, чтобы термоЭДС на выходе преобразователей при переменном и постоянном напряжении были одинаковые. При этом за измеренное значение переменного напряжения принимается значение постоянного напряжения.
Комплекты состоит из восьми преобразователей, которые отличаются друг от друга значениями номинального напряжения. Конструктивно преобразователи выполнены в виде цилиндрического корпуса с находящимися внутри вакуумными бесконтактными термоэлементами и добавочными резисторами. Входной соединитель для подключения к измерительной цепи - тип III по ГОСТ 13317-89Е. Выходной соединитель для подключения в цепь измерения термоЭДС РС-4 по АВ0.364.047ТУ.

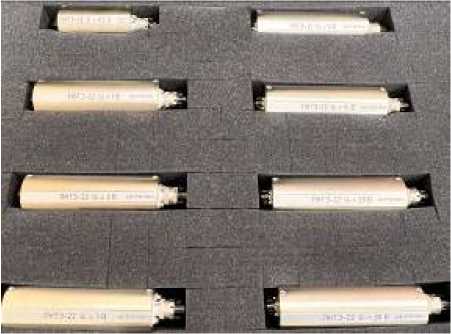

Внешний вид комплектов преобразователей в транспортировочном кейсе представлен на рисунке 1. Общий вид комплектов преобразователей представлен на рисунке 2.
Нанесение знака поверки на комплекты преобразователей напряжения высокочастотных ПНТЭ-22 не предусмотрено. Схема пломбировки от несанкционированного доступа, место нанесения заводского номера и даты выпуска представлены на рисунке 3.
Заводской номер, обеспечивающий однозначную идентификацию каждого преобразователя, в виде цифрового обозначения, наносится типографическим способ на табличку, закрепленную методом наклейки на поверхность преобразователя, как показано на рисунке 3.

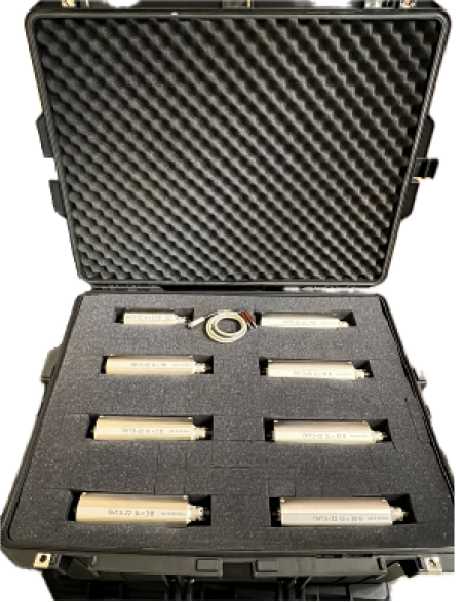

Рисунок 1 - Внешний вид комплектов преобразователей в транспортировочном кейсе
Места пломбировки от несанкционированного доступа
Рисунок 2 - Общий вид комплектов преобразователей
Место нанесения заводского номера и даты выпуска

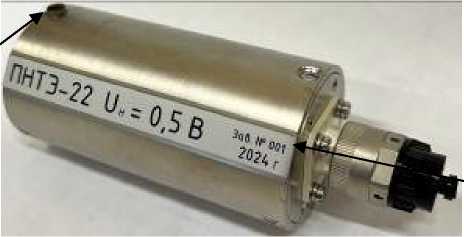

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения заводского номера и даты выпуска
|
Таблица 4 - Комплектность преобразователей напряжения высокочастотных ПНТЭ-22 | ||
|
Наименование |
Обозначение |
Количество |
|
Комплект преобразователей напряжения |
РЦУС.411916.012 |
1 комплект |
|
высокочастотных ПНТЭ-22 в составе: | ||
|
преобразователь ин= 0,5 В; |
— |
1 шт. |
|
преобразователь ин= 1 В; |
- |
1 шт. |
|
преобразователь ин= 2 В; |
— |
1 шт. |
|
преобразователь ин= 3 В; |
— |
1 шт. |
|
преобразователь ин= 5 В; |
— |
1 шт. |
|
преобразователь ин= 10 В; |
— |
1 шт. |
|
преобразователь ин= 20 В; |
— |
1 шт. |
|
преобразователь ин= 30 В |
— |
1 шт. |
|
Кабель соединительный |
— |
1 шт. |
|
Паспорт |
РЦУС.411916.012 ПС |
1 экз. |
|
Транспортировочный кейс |
— |
1 шт. |
преобразователей приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока, В |
от 0,5 до 30,0 |
|
Диапазон частот, Г ц |
от 1М05 до 3М07 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 100 кГц, % |
±0,04 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 1 МГц, 10 МГц и 30 МГц, % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- диапазон температур окружающего воздуха, оС |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, % |
до 80 при +25 оС |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Изменение выходного значения термоЭДС комплектов преобразователей напряжения при инверсии полярности входного постоянного напряжения, % |
±0,05 |
|
Нестабильность установившегося выходного значения термоЭДС преобразователей напряжения, % |
±0,02 |
|
Время предварительного прогрева, мин. |
30 |
|
Габаритные размеры, мм, не более: | |
|
преобразователя ПНТЭ-22 ин= 0,5 В | |
|
- длина |
125 |
|
- диаметр |
50 |
|
преобразователей ПНТЭ-22 ин= 1 В, ин= 2 В, ин= 3 В, | |
|
ин= 5 В, ин= 10 В, ин= 20 В и ин= 30 В | |
|
- длина |
180 |
|
- диаметр |
50 |
|
Масса, кг, не более: - преобразователя ПНТЭ-22 ин= 0,5 В |
0,6 |
|
- преобразователей ПНТЭ-22 ин= 1 В, ин= 2 В, ин= 3 В, ин= 5 В, ин= 10 В, ин= 20 В и ин= 30 В |
0,9 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
15000 |
|
Средний срок службы, лет |
15 |
