Номер по Госреестру СИ: 83803-21
83803-21 Трансформаторы тока
(ТФЗМ-110)
Назначение средства измерений:
Трансформаторы тока ТФЗМ-110 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

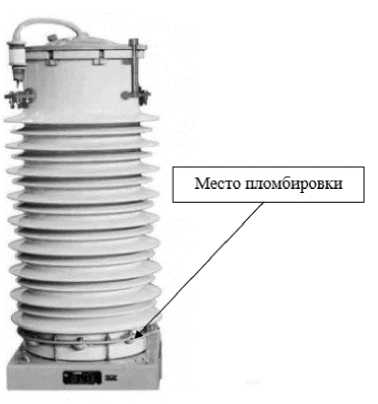

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 26.11.2021
Срок свидетельства -
Номер записи - 185225
ID в реестре СИ - 1394684
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ-110,
Производитель
Изготовитель - ОАО "Запорожский завод высоковольтной аппаратуры"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2001
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2630 от 2021.11.24 Об утверждении типов средств измерений
№1747 от 2022.07.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ-110)
