Номер по Госреестру СИ: 78006-20
78006-20 Трансформаторы тока
(ТФЗМ)
Назначение средства измерений:
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

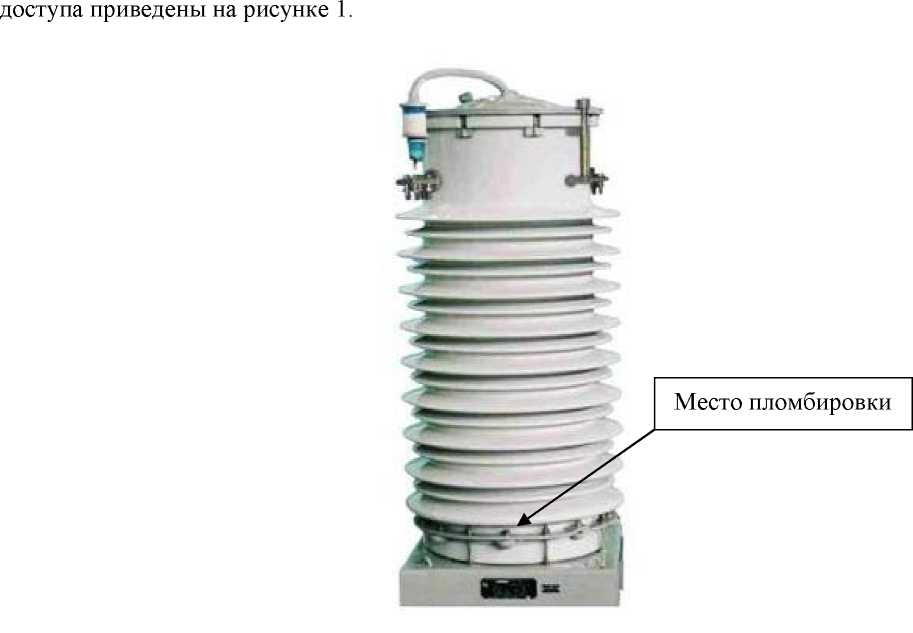

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства -
Номер записи - 177026
ID в реестре СИ - 1229004
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ-110Б-IV У1, ТФЗМ 110Б-IVУ1, ТФЗМ 110Б-IV У1, Без модификации,
Производитель
Изготовитель - ОАО "Запорожский завод высоковольтной аппаратуры"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 14
Кол-во владельцев - 3
Усредненный год выпуска СИ - 1996
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1724 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№2655 от 2024.11.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
№683 от 2020.04.01 ПРИКАЗ Об утверждении типов средств измерений 44
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ)
