Сведения о средстве измерений: 83369-21 Трансформаторы напряжения

Номер по Госреестру СИ: 83369-21
83369-21 Трансформаторы напряжения
(НКФ)

Назначение средства измерений:
Трансформаторы напряжения НКФ (далее - трансформаторы) предназначены для преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала измерительной информации приборам измерения, зашиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электроустановках переменного тока частоты 50 Гц с классом напряжения 110 и 220 кВ.

сертификация программного обеспечения

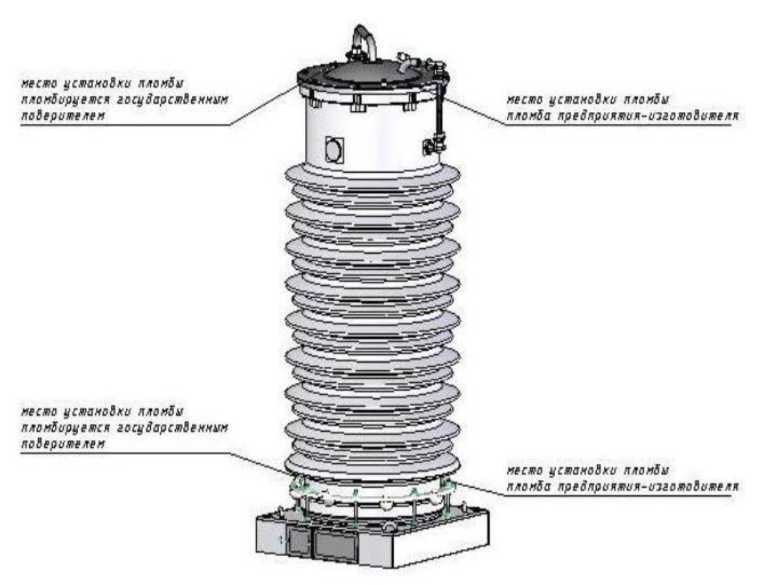

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 08.10.2021
Срок свидетельства -
Номер записи - 184751
ID в реестре СИ - 1393626
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ 220-58У1, НКФ 110-83У1, НКФ 110-57У1,

Производитель

Изготовитель - ОАО "Запорожский завод высоковольтной аппаратуры"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Приказы РСТ, где упоминается данный тип СИ

№2848 от 2022.11.14 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2180 от 2021.10.05 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы напряжения (НКФ)
