Сведения о средстве измерений: 79105-20 Трансформатор напряжения

Номер по Госреестру СИ: 79105-20
79105-20 Трансформатор напряжения
(НКФ-220 II У1)

Назначение средства измерений:
Трансформатор напряжения НКФ-220 II У1 (далее по тексту - трансформатор напряжения) предназначен для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформатор напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформатор напряжения

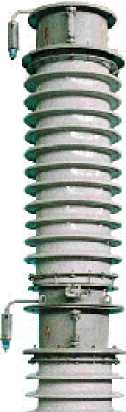

Рисунок № 1
Внешний вид. Трансформатор напряжения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформатор напряжения
Рисунок № 2
Внешний вид. Трансформатор напряжения, http://oei-analitika.ru рисунок № 3
Внешний вид.
Трансформатор напряжения

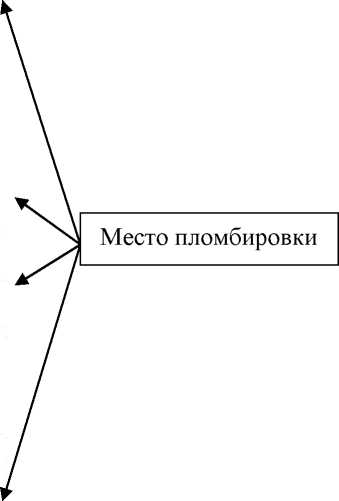

Рисунок № 3

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1381729
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-220 II У1,

Производитель

Изготовитель - ОАО "Запорожский завод высоковольтной аппаратуры"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
