Номер по Госреестру СИ: 76956-19
76956-19 Трансформаторы тока
(ТФЗМ 110Б)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

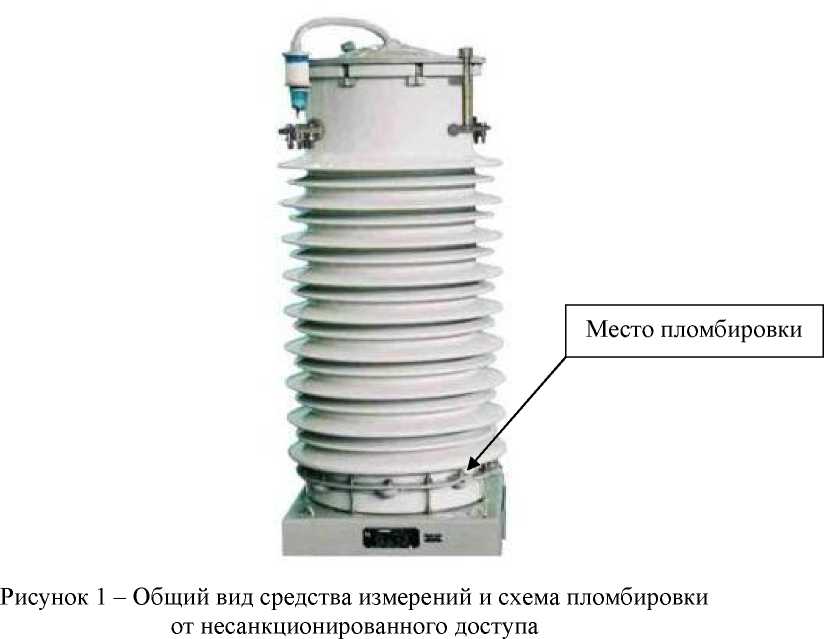

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1011023
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ-110Б-IV У1, ТФЗМ 110Б-IV У1, ТФЗМ 110Б-I У1, Без модификации,
Производитель
Изготовитель - ОАО "Запорожский завод высоковольтной аппаратуры"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 25
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2001
МПИ по поверкам - 1254 дн.
Приказы РСТ, где упоминается данный тип СИ
№1543 от 2021.07.30 О внесении изменений в сведения об утвержденном типе средств измерений
№1598 от 2021.08.02 О внесении изменений в сведения об утвержденном типе средств измерений
№2261 от 2022.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3245 от 2019.12.23 Об утверждении типов средств измерений
№2115 от 2021.09.27 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110Б)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Запорожский завод высоковольтной аппаратуры"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
1443-61 |
Трансформаторы напряжения, НКФ-330-73 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
20636-00 |
Трансформаторы тока, ТФЗМ 220Б-IV ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26006-03 01.12.2008 |
Трансформаторы тока, ТФЗМ 220Б-III ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26006-06 01.05.2011 |
Трансформаторы тока, ТФЗМ 220Б-III ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26417-04 01.03.2009 |
Трансформаторы тока, ТФЗМ 35А-У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26417-06 01.05.2011 |
Трансформаторы тока, ТФЗМ 35А-У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26418-04 01.03.2009 |
Трансформаторы тока, ТФЗМ 35А-ХЛ1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26418-08 01.01.2014 |
Трансформаторы тока, ТФЗМ 35А-ХЛ1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26419-04 01.03.2009 |
Трансформаторы тока, ТФЗМ 35Б-I У1, ТФЗМ 35Б-I ХЛ1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26419-08 01.01.2014 |
Трансформаторы тока, ТФЗМ 35Б-I У1, ТФЗМ 35Б-I ХЛ1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26420-04 01.03.2009 |
Трансформаторы тока, ТФЗМ 110Б-I ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26420-08 01.01.2014 |
Трансформаторы тока, ТФЗМ 110Б-I ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26421-04 01.03.2009 |
Трансформаторы тока, ТФЗМ 110Б-III ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26421-08 01.01.2014 |
Трансформаторы тока, ТФЗМ 110Б-III ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26422-04 01.03.2009 |
Трансформаторы тока, ТФЗМ 110Б-IV ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26422-06 01.05.2011 |
Трансформаторы тока, ТФЗМ 110Б-IV ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26423-04 01.03.2009 |
Трансформаторы тока, ТФЗМ 220Б-I Т1, ТФЗМ 220Б-II Т1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26423-06 01.05.2011 |
Трансформаторы тока, ТФЗМ 220Б-IT1, ТФЗМ 220Б-IIT1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26424-04 01.03.2009 |
Трансформаторы тока, ТФЗМ 220Б-IV ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26444-04 01.03.2009 |
Трансформаторы тока, ТФРМ 330Б ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26444-08 01.12.2013 |
Трансформаторы тока, ТФРМ 330Б ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26445-04 01.03.2009 |
Трансформаторы тока, ТФРМ 500Б ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26445-08 01.12.2013 |
Трансформаторы тока, ТФРМ 500Б ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26446-04 01.03.2009 |
Трансформаторы тока, ТФРМ 750А ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26446-08 01.12.2013 |
Трансформаторы тока, ТФРМ 750А ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26447-04 01.03.2009 |
Трансформаторы тока, ТФУМ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26447-08 01.01.2014 |
Трансформаторы тока, ТФУМ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26448-04 01.03.2009 |
Трансформаторы тока, ТОГ 110 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26448-08 01.12.2013 |
Трансформаторы тока, ТОГ 110 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26449-04 01.03.2009 |
Трансформаторы тока, ТОГ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26449-06 01.05.2011 |
Трансформаторы тока, ТОГ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26450-04 01.03.2009 |
Трансформаторы напряжения, ЗНМИ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26450-08 01.12.2013 |
Трансформаторы напряжения, ЗНМИ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26451-04 01.03.2009 |
Трансформаторы напряжения, ЗНОМП-35 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26451-08 01.12.2013 |
Трансформаторы напряжения, ЗНОМП-35 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26452-04 01.03.2009 |
Трансформаторы напряжения, НКФ-110 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26452-06 01.05.2011 |
Трансформаторы напряжения, НКФ-110 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26453-04 01.03.2009 |
Трансформаторы напряжения, НКФ-220 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26453-08 01.12.2013 |
Трансформаторы напряжения, НКФ-150, НКФ-220 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26454-04 01.03.2009 |
Трансформаторы напряжения, НКФ-М ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26454-08 01.12.2013 |
Трансформаторы напряжения, НКФ-М ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26546-04 01.04.2009 |
Трансформаторы тока, ТФЗМ 500Б ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
26546-08 01.01.2014 |
Трансформаторы тока, ТФЗМ 500Б ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
26546-11 29.04.2016 |
Трансформаторы тока, ТФЗМ 330Б, ТФЗМ 500Б ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
31548-06 01.05.2011 |
Трансформаторы тока, ТФЗМ 220Б-IV ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
3159-72 |
Трансформаторы напряжения, НКФ-500 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
33712-07 |
Трансформаторы тока, ТВТ-110-II-600/5-04 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
33713-07 |
Трансформаторы тока, ТВТ-110-1000/1-04 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
39259-08 01.12.2013 |
Трансформаторы тока, ТОГ 750 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
39260-08 01.12.2013 |
Трансформаторы напряжения, НОГ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
39261-08 01.12.2013 |
Трансформаторы тока, ТВТ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
39262-08 01.12.2013 |
Трансформаторы напряжения, НКГ-500 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
39262-11 21.04.2016 |
Трансформаторы напряжения, НКГ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
39263-08 01.12.2013 |
Трансформаторы напряжения, НКФА ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
39263-11 29.04.2016 |
Трансформаторы напряжения, НКФА ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
39330-08 01.01.2014 |
Трансформаторы тока, ТФЗМ 132Б-Т1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
39331-08 01.01.2014 |
Трансформаторы тока, ТФЗМ 35Б-II У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
4512-74 |
Трансформаторы напряжения, НКФ-400 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
46745-11 29.04.2016 |
Трансформаторы тока, ТФБ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ |
4 года |
|
60917-15 |
Трансформаторы тока, ТДУ-220 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
7226-86 |
Трансформаторы напряжения, ЗНОГ-110-82У3 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
4 года | |
|
71206-18 |
Трансформаторы тока, ТФЗМ-110Б-II У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
8 лет |
|
71422-18 |
Трансформаторы тока, ТФЗМ 35Б-I У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
71954-18 |
Трансформаторы тока, ТФЗМ 110Б ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
72927-18 |
Трансформаторы тока, ТФЗМ 220Б-III У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
72926-18 |
Трансформаторы тока, ТФЗМ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
73518-18 |
Трансформаторы напряжения, НКФ-110-IIУ1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
73158-18 |
Трансформаторы тока, ТФЗМ 110Б-IV ХЛ1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
74033-19 |
Трансформаторы тока, ТФЗМ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
74032-19 |
Трансформаторы напряжения, НКФ-М-330 I У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
74867-19 |
Трансформаторы тока, ТФЗМ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
76144-19 |
Трансформаторы тока, ТФЗМ 220Б-III У1, ТФЗМ 500Б-I У1, ТФЗМ 500Б-III УХЛ1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
76956-19 |
Трансформаторы тока, ТФЗМ 110Б ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
76883-19 |
Трансформаторы напряжения, НКФ-110-II-У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
77900-20 |
Трансформаторы тока, ТФРМ 330Б-У1, ТФРМ 330Б-IIУ1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
78126-20 |
Трансформаторы тока, ТФНКД 500, ТФНКД-500 и ТФНКД-500-II ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
78006-20 |
Трансформаторы тока, ТФЗМ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
78515-20 |
Трансформаторы тока, ТФНД-220-I ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
78514-20 |
Трансформаторы тока, ТФЗМ 110 Б-III ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
78513-20 |
Трансформаторы тока, ТФНД-110мII ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
78810-20 |
Трансформаторы напряжения, НКФ-110 II У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
78699-20 |
Трансформаторы тока, ТФЗМ 220Б-III У1, ТФЗМ 220Б-IV У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
79105-20 |
Трансформатор напряжения, НКФ-220 II У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
79096-20 |
Трансформаторы тока, ТФЗМ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
79525-20 |
Трансформаторы тока, ТФЗМ 110Б-I ХЛ1, ТФЗМ 220Б-III У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
82592-21 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
82590-21 |
Трансформаторы напряжения, НКФ-110 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
|
83369-21 |
Трансформаторы напряжения, НКФ ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
8 лет |
|
83803-21 |
Трансформаторы тока, ТФЗМ-110 ОАО "Запорожский завод высоковольтной аппаратуры" (УКРАИНА ) |
ОТ МП |
4 года |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Кто поверяет Трансформаторы тока (ТФЗМ 110Б)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 14 | 0 | 6 | 0 | 14 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110Б)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «Инженерный центр«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-caftr: www.rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока изготовлены в модификациях ТФЗМ 110Б-1 У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1, ТФЗМ 110Б-1У ХЛ1, отличающихся друг от друга значениями номинального первичного и вторичного токов, классом точности вторичных обмоток, номинальной вторичной нагрузки и условиями эксплуатации.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
аблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ 110Б-! У1 |
13 шт. |
|
Трансформатор тока |
ТФЗМ 110Б-Ш У1 |
3 шт. |
|
Трансформатор тока |
ТФЗМ 110Б-!У У1 |
17 шт. |
|
Трансформатор тока |
ТФЗМ 110Б-!У ХЛ1 |
6 шт. |
|
Паспорт |
ТФЗМ 110Б-! У1 |
13 экз. |
|
Паспорт |
ТФЗМ 110Б-Ш У1 |
3 экз. |
|
Паспорт |
ТФЗМ 110Б-!У У1 |
17 экз. |
|
Паспорт |
ТФЗМ 110Б-ТУ ХЛ1 |
6 экз. |
|
Таблица 1 - Метрологические характеристики ТФЗМ 110Б-1 У1 | ||
|
Наименование характеристики |
Значение для заводских номеров | |
|
62612, 62614, 62627, 62610, 62625, 62613, 62611 |
62500, 62499, 62502, 62519, 62524, 62509 | |
|
Номинальное напряжение, кВ |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
300 |
200 |
|
Номинальный вторичный ток 12ном, А |
5 |
5 |
|
Номинальная частота £ном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
0,2S |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
30 |
|
Таблица 2 - Метрологические характеристики Т< |
ХЗМ 110Б-Ш У1 | ||
|
Наименование характеристики |
Значение для заводских номеров | ||
|
236, 192, 266 | |||
|
Номинальное напряжение, кВ |
110 | ||
|
Номинальный первичный ток 11ном, А |
750 | ||
|
Номинальный вторичный ток 12ном, А |
1 | ||
|
Номинальная частота £ном, Гц |
50 | ||
|
Класс точности вторичных обмоток для измерений и учета |
0,5 | ||
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 | ||
|
Таблица 3 - Метрологические характеристики Т< |
ХЗМ 110Б-1У У1 | ||
|
Наименование характеристики |
Значение для заводских номеров | ||
|
11269, 11273, 12097, 12081, 12080 |
14099, 14095, 14097, 14094, 14098, 14096 |
13917, 13864, 13868, 13915, 13916, 13913 | |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
750 |
600 |
600 |
|
Номинальный вторичный ток 12ном, А |
1 |
5 |
5 |
|
Номинальная частота £ном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
0,2 |
0,2S |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
30 |
30 |
|
Таблица 4 - Метрологические характеристики Т< |
ХЗМ 110Б-1У ХЛ1 | ||
|
Наименование характеристики |
Значение для заводских номеров | ||
|
11141, 12083, 11142, 11140, 11139, 11138 | |||
|
Номинальное напряжение, кВ |
110 | ||
|
Номинальный первичный ток 11ном, А |
500 | ||
|
Номинальный вторичный ток 12ном, А |
1 | ||
|
Номинальная частота £ном, Гц |
50 | ||
|
Класс точности вторичных обмоток для измерений и учета |
0,2 | ||
|
Номинальная вторичная нагрузка |
30 | ||
|
(с коэффициентом мощности cos ф = 0,8), В^А |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С для ТФЗМ 110Б-1У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1 для ТФЗМ 110Б-1У ХЛ1 |
от -45 до +40 от -60 до +40 |
