Номер по Госреестру СИ: 83131-21
83131-21 Газоанализаторы
(SERVOPRO)
Назначение средства измерений:
Газоанализаторы SERVOPRO предназначены для измерений объёмной доли метана (CH4), оксида углерода (CO), диоксида углерода (CO2), закиси азота (N2O), оксида азота (NO), кислорода (O2), диоксида серы (SO2), температуры точки росы в газовых смесях.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Программное обеспечение
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-20 14.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
2-1-4.ifs |
Номер версии (идентификационный номер) ПО |
Не ниже 2.1.4 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийметодики измерений приведены в документах: «Руководство по эксплуатации газоанализаторов SERVOPRO 4900 Multigas и SERVOPRO MultiЕxact 4100» и «Руководство по эксплуатации газоанализаторов SERVOPRO MonoExact DF310E/DF150Е»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам SERVOPROПриказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 8.547-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений влажности газов
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".
Техническая документация фирмы-изготовителя « Servomex Group Limited», Великобритания.
Изготовитель
Фирма «Servomex Group Limited», ВеликобританияАдрес: Jarvis Brook, Crowborough, East Sussex, TN6 3FB, UK.
Телефон: +44 (0)1892 652181, факс:+44 (0)1892 662253
E-mail: info@servomex.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
К газоанализаторам SERVOPRO относятся газоанализаторы SERVOPRO 4900 Multigas, SERVOPRO MultiExact 4100, SERVOPRO MonoExact DF310E, SERVOPRO MonoExact DF150E (далее - газоанализаторы).
Принцип действия газоанализаторов основан на фотометрическом, кулонометрическом, электрохимическом, твёрдоэлектролитном и собрционном методах, а также методе, использующем парамагнитные свойства кислорода.
Фотометрический метод основан на измерении интенсивности поглощения ИК-из-лучения компонентами анализируемой среды. Фотометрический метод применяется для измерений содержания СО, СО2, SО2, №О, NO, СН4.
Для определения содержания кислорода используется метод, основанный на его парамагнитных свойствах, электрохимический твердоэлектролитный (на основе оксида циркония) и кулонометрический метод.
Для определения температуры точки росы используется сорбционный метод.
Газоанализаторы SERVOPRO 4900 Multigas и SERVOPRO MultiExact 4100 выполнены в виде единого блока, включающего первичные преобразователи (ячейки) и электронный модуль с дисплеем и клавиатурой. В газоанализатор ах SERVOPRO 4900 Multigas и SERVOPRO MultiExact 4100 устанавливают до четырёх первичных преобразователей.
Газоанализаторы SERVOPRO MonoExact DF310E и SERVOPRO MonoExact DF150E выполнены в виде единого блока с дисплеем и клавиатурой.
Газоанализаторы SERVOPRO 4900 Multigas комплектуют преобразователями для измерения содержания кислорода, оксида углерода, диоксида углерода, метана, оксида азота, закиси азота и оксида серы в газовых смесях.
Газоанализаторы SERVOPRO MultiExact 4100 комплектуют преобразователями преобразователями для измерения содержания кислорода, оксида углерода, диоксида углерода, метана, закиси азота и температуры точки росы в газовых смесях. Преобразователи кислорода могут иметь два исполнения: стандартное и термостатированное. Термостатированное исполнение обеспечивает более высокую точность измерения.
Газоанализаторы SERVOPRO MonoExact DF310E и SERVOPRO MonoExact DF150E комплектуют кулонометрическими преобразователями для измерения содержания кислорода.
Измерения содержания компонентов в анализируемых газовых смесях проводятся непрерывно в автоматическом режиме. Работой газоанализаторов управляет встроенный микропроцессор. Настроечные параметры и результат измерения отображаются на цветном сенсорном дисплее.
В газоанализаторах SERVOPRO 4900 Multigas и SERVOPRO MultiExact 4100 устанавливают до тридцати двух порогов срабатывания встроенной сигнализации при контроле текущего значения каждого измеряемого компонента газовой смеси. В газоанализаторах SERVOPRO MonoExact DF310E устанавливают до восьми порогов срабатывания встроенной сигнализации при контроле текущего значения.
В газоанализаторах SERVOPRO MonoExact DF150E устанавливают до двух порогов срабатывания встроенной сигнализации при контроле текущего значения.
Для обмена данными с системами управления в газоанализаторах SERVOPRO 4900 Multigas и SERVOPRO MultiExact 4100 предусмотрены аналоговые (4...20 мА, 0.10 В), цифровые (RS232, RS485, RS232 & RS 485 Combo, Modbus RDU, Profibus) и релейные (типа сухой контакт) выходы.
Для интеграции с системами управления в газоанализаторах SERVOPRO MonoExact DF310E и SERVOPRO MonoExact DF150E предусмотрены аналоговые (4.20 мА), цифровые (RS232, RS485) и релейные (типа сухой контакт) выходы.
Газоанализаторы устанавливают на стол, либо в стандартную 19'' стойку или шкаф.

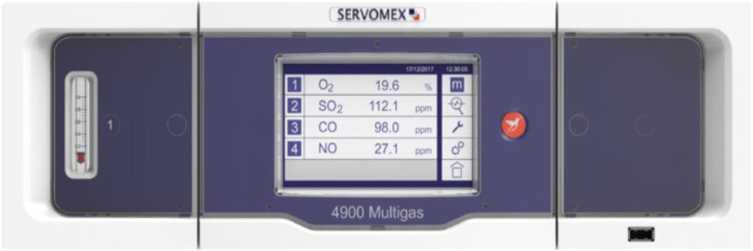

Рисунок 1. Внешний вид газоанализаторов SERVOPRO 4900 Multigas.

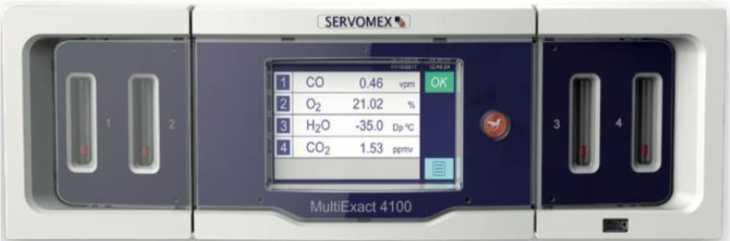

Рисунок 2. Внешний вид газоанализаторов SERVOPRO MultiExact 4100.

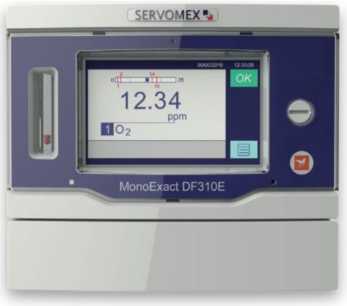

Рисунок 3. Внешний вид газоанализаторов SERVOPRO MonoExact DF310E.
SERVOMEX%

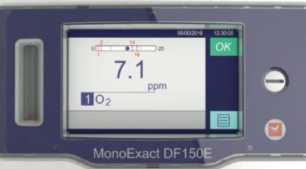

Рисунок 4. Внешний вид газоанализаторов SERVOPRO MonoExact DF150E.
Таблица 2 - Метрологические характеристики газоанализаторов SERVOPRO 4900
Multigas | |||
Анализируемый компонент |
Метод измерений |
Диапазон измерений объемной доли |
Пределы допускаемых значений погрешности, приведенной к верхнему значению диапазона измерений, % |
Метан (CH4) |
фотометрический |
от 0 до 50 млн-1 |
±8 |
от 0 до 100 млн-1 |
±6 | ||
от 0 до 500 млн-1 |
±5 | ||
от 0 до 1000 млн-1 |
±5 | ||
Оксид углерода (CO) |
фотометрический |
от 0 до 50 млн-1 |
±5 |
от 0 до 100 млн-1 |
±5 | ||
от 0 до 200 млн-1 |
±5 | ||
от 0 до 500 млн-1 |
±5 | ||
от 0 до 1000 млн-1 |
±5 | ||
от 0 до 3000 млн-1 |
±3 | ||
от 0 до 5000 млн-1 |
±3 | ||
от 0 до 1 % |
±2 | ||
от 0 до 2,5 % |
±2 | ||
от 0 до 10 % |
±2 | ||
Диоксид углерода (CO) |
фотометрический |
от 0 до 2500 млн-1 |
±3 |
от 0 до 5000 млн-1 |
±3 | ||
от 0 до 1 % |
±3 | ||
от 0 до 2,5 % |
±2 | ||
от 0 до 5 % |
±2 | ||
от 0 до 10 % |
±2 | ||
от 0 до 25 % |
±1,2 | ||
от 0 до 50 % |
±0,8 | ||
от 0 до 100 % |
±0,4 | ||
Закись азота (N2O) |
фотометрический |
от 0 до 500 млн-1 |
±8 |
Оксид азота (NO) |
фотометрический |
от 0 до 1000 млн-1 |
±5 |
от 0 до 2000 млн-1 |
±3 | ||
Кислород (O2) |
парамагнитный |
от 0 до 1 % |
±3 |
от 0 до 5 % |
±2 | ||
от 0 до 10 % |
±2 | ||
от 0 до 25 % |
±1,2 | ||
Диоксид серы (SO) |
фотометрический |
от 0 до 100 млн-1 |
±5 |
от 0 до 500 млн-1 |
±5 | ||
от 0 до 1000 млн-1 |
±5 | ||
от 0 до 2500 млн-1 |
±3 | ||
от 0 до 10000 млн-1 |
±3 |
Таблица 3 - Метрологические характеристики газоанализаторов SERVOPRO
MultiExact 4100
Определяемый компонент газовой смеси |
Метод измерений |
Диапазон измерений |
Пределы допускаемых значений погрешности, приведенной к верхнему значению диапазона измерений, % |
Метан (CH4) |
фотометрический |
от 0 до 50 млн-1 |
±8 |
от 0 до 500 млн-1 |
±5 | ||
Оксид углерода (CO) |
фотометрический |
от 0 до 10 млн-1 |
±8 |
от 0 до 50 млн-1 |
±5 | ||
от 0 до 500 млн-1 |
±5 | ||
от 0 до 1 % |
±2 | ||
от 0 до 2,5 % |
±2 | ||
от 0 до 10 % |
±2 | ||
Диоксид углерода (CO2) |
фотометрический |
от 0 до 5 млн-1 |
±8 |
от 0 до 50 млн-1 |
±5 | ||
от 0 до 100 млн-1 |
±5 | ||
от 0 до 500 млн-1 |
±5 | ||
от 0 до 2500 млн-1 |
±3 | ||
от 0 до 5000 млн-1 |
±3 | ||
от 0 до 1 % |
±3 | ||
от 0 до 2,5 % |
±2 | ||
от 0 до 5 % |
±2 | ||
от 0 до 10 % |
±2 | ||
от 0 до 25 % |
±1,2 | ||
от 0 до 50 % |
±0,8 | ||
от 0 до 100 % |
±0,4 | ||
Закись азота (N2O) |
фотометрический |
от 0 до 50 млн-1 |
±8 |
от 0 до 500 млн-1 |
±8 | ||
Кислород (O2) |
электрохимический твердоэлектролитный (на основе оксида циркония) |
от 0 до 10 млн-1 |
±8 |
от 0 до 100 млн-1 |
±5 | ||
от 0 до 1000 млн-1 |
±5 | ||
Кислород (O2) |
парамагнитный (стандартный) |
от 0 до 1 % |
±3 |
от 0 до 5 % |
±2 | ||
от 0 до 10 % |
±2 | ||
от 0 до 25 % |
±1,2 | ||
от 0 до 100 % |
±0,2 | ||
парамагнитный (термостатированный) |
от 0 до 100 % |
±0,2 | |
от 80 до 100 % |
±0,51) | ||
от 90 до 100 % |
±11) | ||
от 99 до 100 % |
±51) | ||
Температура точки росы |
от -80 до +20 °С |
±3 °С (абсолютная погрешность) |
1) - пределы допускаемых значений погрешности, приведенной к диапазону измерений, %
Таблица 4 - Метрологические характеристики газоанализаторов SERVOPRO
MonoExact DF310E | |||
Определяемый компонент газовой смеси |
Метод измерений |
Диапазон измерений |
Пределы допускаемых значений погрешности, приведенной к верхнему значению диапазона измерений, % |
Кислород (O2) |
кулонометрический повышенной точности |
от 0 до 100 млн-1 |
±3 |
кулонометрический |
от 0 до 100 млн-1 |
±5 | |
от 0 до 1000 млн-1 |
±5 | ||
от 0 до 10000 млн-1 |
±3 | ||
от 0 до 25 % |
±1,2 |
Таблица 5 - Метрологические характеристики газоанализаторов SERVOPRO
MonoExact DF150E
Определяемый компонент газовой смеси |
Метод измерений |
Диапазон измерений |
Пределы допускаемых значений погрешности, приведенной к верхнему значению диапазона измерений, % |
Кислород (O2) |
кулонометрический повышенной точности |
от 0 до 100 млн-1 |
±3 |
кулонометрический |
от 0 до 1000 млн-1 |
±5 | |
от 0 до 10000 млн-1 |
±3 |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Параметры электрического питания
|
от 100 до 240 от 50 до 60 |
Потребляемая мощность, Вт, не более |
300 |
Габаритные размеры, мм, не более
|
482x545x266 (ШхГхВ) 482x483x265 (шхГхв) |
Масса, кг, не более
|
28 5 |
Условия эксплуатации: -температура окружающей среды, °С
DF150Е и MonoExact DF310E
|
от + 5 до + 45 от + 5 до + 40 от 79 до 124 от 10 до 90 (без конденсации) |
