Номер по Госреестру СИ: 59100-14
59100-14 Газоанализаторы
(SERVOFLEX мод. Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200))
Назначение средства измерений:
Газоанализаторы SERVOFLEX модели Micro i.s. (5100), MiniMP (5200),
MiniFoodPack (5200), MiniHD (5200) предназначены для измерения объёмной доли кислорода, оксида и диоксида углерода в газовых средах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Программное обеспечение
Таблица 1. Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Flex Series Application Software |
05000A1.hex |
8.6 |
30e07dd762477e0853 2501312118a2b3 |
MD5 |
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализуемую производителем на этапе производства.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние встроенного ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации или на корпус газоанализаторов в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Руководство по эксплуатации. Газоанализаторы SERVOFLEX модели Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200)».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам модели SERVOFLEX модификаций Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200)
ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические требования».
Техническая документация изготовителя «Servomex Group Limited», Великобритания.
Поверка
Поверкаосуществляется по документу МП 59100-14 «Инструкция. Газоанализаторы SERVOFLEX модели Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200). Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 17 сентября 2014 года и входящему в комплект поставки.
Основные средства поверки:
-
- ГСО -ПГС №№ 10253-2013, 10240-2013, 10241-2013;
-
- азот газообразный особой чистоты 1-го сорта по ГОСТ 9293-74.
Лист № 4 Всего листов 4
Изготовитель
Фирма «Servomex Group Limited», Великобритания.
Адрес: Jarvis Brook, Crowborough, East SussexTN6 3FB, UK, Великобритания.
Тел.: +44 1892 652181; факс: +44 1892 662253
эл. почта: info@servomex.com
Заявитель
ООО «Регуляр »
Адрес: 119192, Москва, Боровское шоссе д. 20.
Тел.: +7 495 649 66 60
эл. почта: regular@regular.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims. ru, www. vniims .ru
Принцип действия газоанализаторов основан на фотометрическом методе и методе, использующем парамагнитные свойства кислорода.
Фотометрический метод основан на измерении интенсивности поглощения ИК-излучения компонентами анализируемой среды. Фотометрический метод применяется для измерения содержания СО и СО2.
Измерения проводятся в автоматическом режиме. Работой газоанализаторов управляет встроенный микропроцессор. Настроечные параметры и результат измерения отображаются на дисплее.
Газоанализаторы SERVOFLEX выполнены в виде единого блока, включающего первичный преобразователь (ячейку) и электронный модуль с дисплеем и клавиатурой.
Газоанализаторы SERVOFLEX модели MiniMP (5200), MiniFoodPack (5200), MiniHD (5200) выпускаются в исполнении для безопасных зон.
Газоанализаторы SERVOFLEX модели Micro i.s. (5100) выпускаются в исполнении для опасных зон. Маркировка взрывозащиты газоанализаторов SERVOFLEX Micro i.s. (5100) — Ex II 1G, Ex ia IIC T4 (-10 °C < Ta < +50 °C).
Для интеграции с системами управления предусмотрены аналоговые (0-4, 4-20) мА, цифровые (RS 232, RS 485) и релейные выходы (типа сухой контакт).
Внешний вид газоанализаторов SERVOFLEX модели Micro i.s. (5100) и MiniHD (5200) приведен на рисунке 1.
Servomex

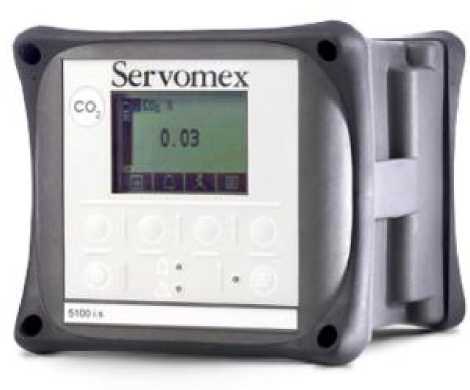

Рисунок 1. Внешний вид газоанализаторов SERVOFLEX модели Micro i.s. (5100) и MiniHD (5200).
Лист № 2 Всего листов 4 Внешний вид газоанализаторов SERVOFLEX модели MiniMP (5200) и MiniFoodPack (5200) приведен на рисунке 2.
SERVORXx м«мр Ser* HlOAf

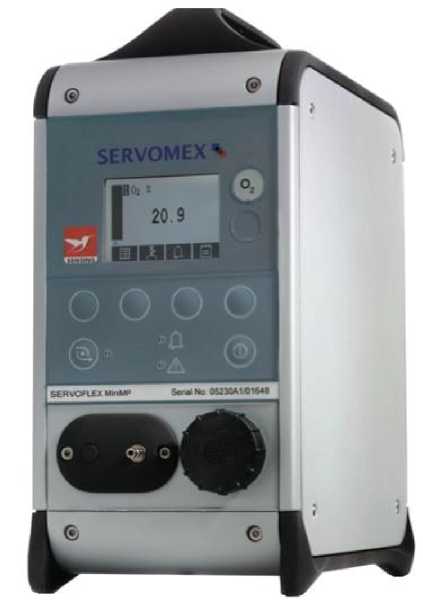

Рисунок 2. Внешний вид газоанализаторов SERVOFLEX модели MiniMP (5200) и MiniFoodPack (5200).
В комплект поставки входит:
— Газоанализатор (по заказу);
-
— зарядное устройство;
-
— сумка;
-
— руководство по эксплуатации;
-
— паспорт;
-
— методика поверки.
Диапазоны измерений и пределы допускаемой основной приведенной погрешности газоанализаторов SERVOFLEX модели Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200) приведены в таблице 2.
Таблица 2
Определяемый компонент газовой смеси |
Метод измерений |
Диапазон измерений объемной доли компонентов, % |
Пределы допускаемой основной приведенной погрешности (6пр), % |
Кислород (О2) |
парамагнитный |
от 0 до 100 |
± 0,2 |
Оксид углерода (СО) |
фотометрический |
от 0 до 5 |
± 0,6 |
Диоксид углерода (СО2) |
фотометрический |
от 0 до 10 |
± 0,6 |
от 0 до 25 |
± 0,5 | ||
от 0 до 50 |
± 1 | ||
от 0 до 100 |
± 2 |
0,7
Расход анализируемой среды, л/мин
Габаритные размеры, мм, не более:
-
— SERVOFLEX модели Micro i.s. (5100) и MiniHD (5200):
-
— SERVOFLEX модели MiniMP (5200) и MiniFoodPack (5200): Масса, кг, не более:
-
— SERVOFLEX модели Micro i.s. (5100) и MiniHD (5200):
-
— SERVOFLEX модели MiniMP (5200) и MiniFoodPack (5200): Потребляемая мощность, Вт, не более:
Условия эксплуатации газоанализаторов SERVOFLEX модели
Micro i.s. (5100), MiniMP (5200), MiniHD (5200):
-
— рабочая температура, °С
-
— относительная влажность, %
Условия эксплуатации газоанализаторов SERVOFLEX модели
MiniFoodPack (5200):
-
— рабочая температура, °С
-
— относительная влажность, %
200x175x160
300x150x260
-
3
-
4
5
от минус 10 до плюс 50
от 0 до 95
от плюс 5 до плюс 45
от 0 до 95
-
