Номер по Госреестру СИ: 78729-20
78729-20 Газоанализатор
(SERVOPRO Plasma k2001)
Назначение средства измерений:
Газоанализатор SERVOPRO Plasma k2001 (далее- газоанализатор) предназначен для определения объёмной доли азота в гелии.
Внешний вид.
Газоанализатор
Рисунок № 1
Внешний вид.
Газоанализатор
Рисунок № 2
Программное обеспечение
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения газоанализатора SERVOPRO Plasma k2001 учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Наименования программного обеспечения |
02001-cu0-0 |
Идентификационное наименование ПО |
02001-cu0-0.hex |
Номер версии (идентификационный номер) ПО |
не ниже 3.85 |
Цифровой идентификатор ПО |
5A6DF294CFC22B54EF7664447CA425FB |
Алгоритм вычисления |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверка осуществляется по документу МП 205-25-2019 «Газоанализатор SERVOPRO Plasma k2001. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 декабря 2019 г.Основные средства поверки:
- ГСО 11054-2018 состава искусственной газовой смеси в гелии (Не-МГПЗ-2).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель газоанализатора.
Изготовитель
Фирма «Servomex Group Limited», ВеликобританияАдрес: Jarvis Brook, Crowborough, East Sussex, United Kingdom, TN6 3FB Телефон/факс: +44 (0)1892 652 181/+44 (0)1892 662 253
Web-сайт: www.servomex.com
E-mail: europe_sales@servomex.com
Заявитель
Общество с ограниченной ответственностью «Регуляр» (ООО «Регуляр»)
ИНН 7729711693
Адрес: 119633, г. Москва, Боровское шоссе, д. 20, эт. 1 пом. XIV ком. 1-7 Телефон: +7 (495) 649-66-60
Web-сайт: www.regular.ru
E-mail: regular@regular.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77/+7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия газоанализатора основан на непрерывном измерении интенсивности излучения молекулярной полосы азота методом эмиссионной спектроскопии. Конструктивно газоанализатор представляет собой металлический корпус, в котором размещены измерительная ячейка, микропроцессор и коммуникации. На передней панели прибора расположен дисплей и клавиатура.
Работой измерительной ячейки управляет микропроцессор. Измерительная ячейка устанавливается и пломбируется на фирме-изготовителе и вскрытию не подлежит.
Конструктивные особенности измерительной ячейки позволяют проводить измерения в автоматическом режиме, не требуя постоянного присутствия оператора. Работой газоанализатора можно управлять при помощи подключенного к интернету (или локальной сети) компьютера (при наличии соответствующего порта в конкретном приборе).
Для выделения спектральной линии используется специальный фильтр, разработанный исключительно для этого применения. Изменения температуры и влажности фильтра, а также его старение не оказывают воздействия на его рабочие характеристики.
Настроечные параметры и результаты измерений отображаются на дисплее.
Для интеграции с системами управления предусмотрены аналоговые, цифровые и релейные выходы.
Газоанализатор предназначен для монтажа в стандартную 19” стойку.
Общий вид, место нанесения знака поверки и пломбирования аналитической ячейки газоанализатора SERVOPRO Plasma k2001 представлены на рисунках 1 и 2.
Место нанесения знакй поверки
SERVOFUO plasma
SERVOMEX \

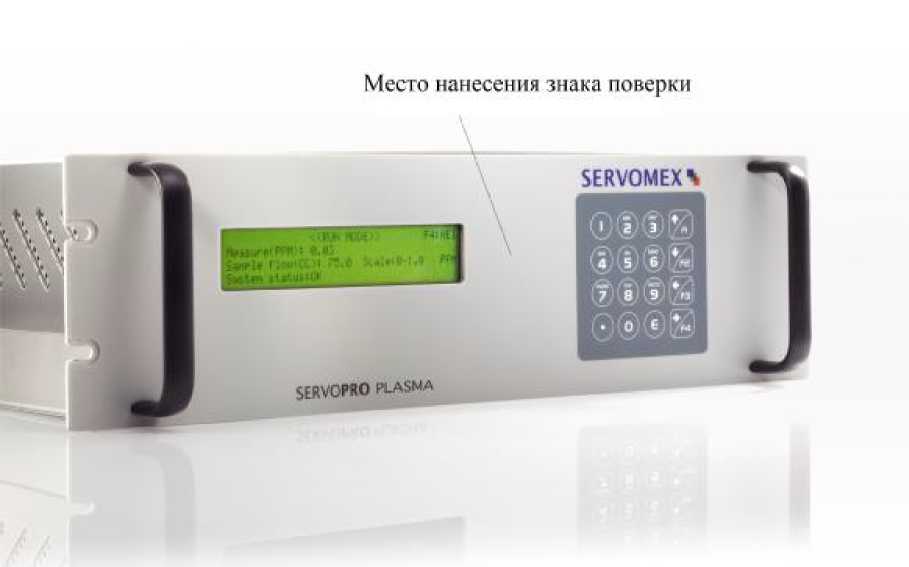

Рисунок 1 - Общий вид газоанализатора SERVOPRO Plasma k2001
Пломбы
Измерительная ячейка

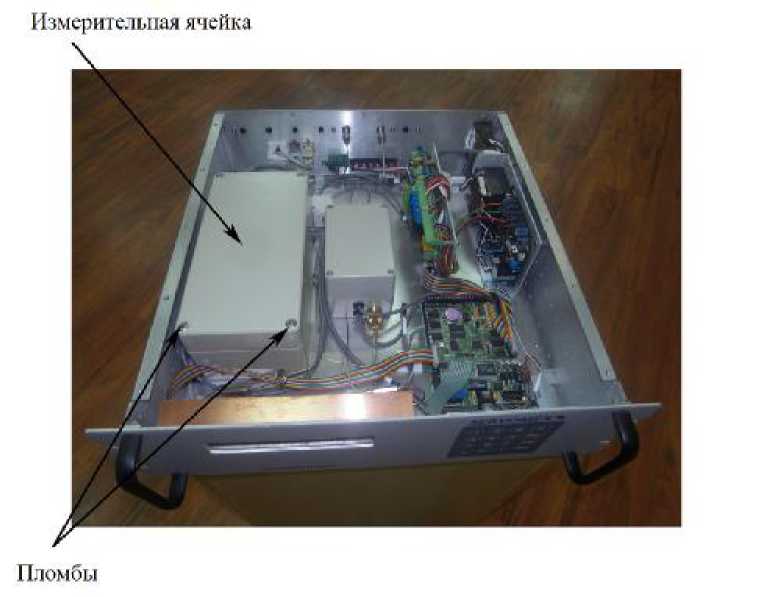

Рисунок 2 - Место пломбирования измерительной ячейки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Газоанализатор |
SERVOPRO Plasma k2001 |
1 шт. |
Программное обеспечение |
- |
1 шт. |
Кабель питания |
- |
1 шт. |
Руководство по установке и эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Методика поверки |
МП 205-25-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Определяемый компонент |
азот в гелии |
Диапазон измерений объемной доли азота, млн-1 |
от 0 до 100 |
Пределы допускаемой приведенной к верхнему значению поддиапазона погрешности измерений объёмной доли азота в поддиапазоне от 0 до 50 млн-1 включ., % |
±15 |
Пределы допускаемой относительной погрешности объёмной доли азота в поддиапазоне св. 50 до 100 млн-1 включ., % |
±15 |
Время установления показаний Т0,9, (при расходе 75 см3/мин), с, не более |
20 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: |
220 +22 |
- напряжение переменного тока, В | |
- частота переменного тока, Гц |
50/60 |
Потребляемая мощность, Вт, не более |
100 |
Габаритные размеры, мм, не более: | |
- высота |
133 |
- ширина |
482 |
- длина |
457 |
Масса, кг, не более |
15 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +35 |
- относительная влажность, % |
до 95 без конденсации |
