Номер по Госреестру СИ: 55225-13
55225-13 Хроматографы газовые
(SERVOPRO CHROMA)
Назначение средства измерений:
Хроматографы газовые SERVOPRO CHROMA (далее - хроматографы) предназначены для измерения содержания примесей органических и неорганических веществ в газах: азоте, аргоне, гелии, кислороде, водороде и воздухе.

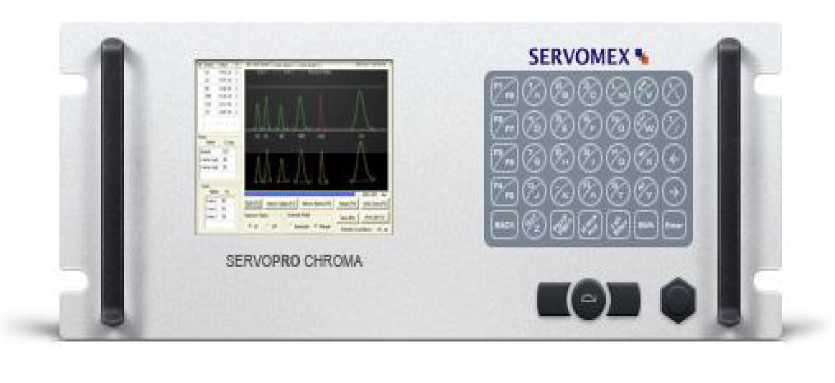

Внешний вид.
Хроматографы газовые
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспече ния |
Номер версии (идентификационный номер) программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
K4000 Software |
04400BL0_00. hex |
2.5.6.3 |
27cbf9d525606577 70d970321a668eb4 |
MD5 |
Наименование и версия программного обеспечения (ПО) отображаются на экране хроматографов. Результаты измерений от преднамеренных изменений защищены с помощью системы паролей.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к хроматографам газовым SERVOPRO CHROMA
ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Техническая документация фирмы-изготовителя «Servomex Group Limited», Великобритания.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- осуществление деятельности в области охраны окружающей среды ;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Изготовитель
Фирма «Servomex Group Limited», Великобритания.
Адрес: Jarvis Brook, Crowborough, East SussexTN6 3FB, UK, Великобритания.
Тел.: +44 (0)1892 652181, факс:+44 (0)1892 662253
эл. почта: info@servomex.com, адрес в интернете www. servomex. com.
Заявитель
ЗАО «Регуляр»
Адрес: 125080, Москва, ул. Крамского, д. 4.
Тел: +7 495 649 6660, факс +7 495 649 6660.
эл. почта: regular@regular.ru, адрес в интернете www.regular.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия хроматографов основан на разделении примесных компонентов в газах на хроматографической колонке и последующем детектировании компонентов плазменно-эмиссионным или пламенно-ионизационным детекторами.
Хроматограф предназначен для измерения концентраций азота (N2), водорода (H2), аргона (Ar), оксида углерода (CO), диоксида углерода (CO2), кислорода (O2), метана (CH4), неона (Ne), суммы углеводородов С1-С4 в пересчёте на пропан, ацетилена (С2Н2), этилена (С2Н4), этана (С2Н6), пропилена (С3Н6), пропана (С3Н8), бутадиена (С4Н6), бутана (С4Н10).
Встроенное программное обеспечение газовых хроматографов полностью автоматизирует выполнение хроматографического анализа: задание и контроль режимных параметров, формирование тревожных сигналов, касающихся состояния основных режимных параметров хроматографа, превышения установленных допусков на содержание примесных компонентов, обработку результатов измерений и их последующую передачу по протоколу Ethernet на внешний компьютер для просмотра хроматограмм в реальном времени и статистики состава газовых сред.
Рисунок 1. Общий вид хроматографа SERVOPRO CHROMA.
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
- хроматограф газовый ;
- фильтр -газопоглотитель ;
- эксплуатационная документация;
- инструкция по поверке;
- программное обеспечение .
Диапазоны измерений объемной (молярной) доли примесных компонентов в газах приведены в таблице 2.
Таблица 2
Определяемый компонент |
Анализируемый газ |
Диапазон измерений мин/макс., объемная (молярная) доля |
Водород (H2), метан (CH4), оксид углерода (CO), диоксид углерода (CO2), сумма углеводородов С1-С4 в пересчёте на пропан, кислород (O2), этилен (С2Н4), бутан (С4Н10) |
Азот |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % |
Неон |
от 0 до 1 % от 0 до 10 % | |
Ацетилен (С2Н2) |
от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % | |
Этан (С2Н6), пропилен (С3Н6) |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 0 до 1 % | |
Пропан (С3Н8) |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 | |
Бутадиен (С4Н6) |
от 0 до 10 млн-1 от 0 до 100 млн-1 |
Определяемый компонент |
Анализируемый газ |
Диапазон измерений мин/макс., объемная (молярная) доля |
Водород (H2), азот (N2), метан (CH4), оксид углерода (CO), пропан (С3Н8), сумма углеводородов С1-С4 в пересчёте на пропан |
Аргон |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % |
Диоксид углерода (CO2) |
от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % | |
Кислород (O2) |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 0 до 10 % | |
Ацетилен (С2Н2), этилен (С2Н4) |
от 0 до 100 млн-1 от 0 до 1000 млн-1 | |
Азот (N2), метан (CH4), неон (Ne), кислород (O2), оксид углерода (CO), диоксид углерода (CO2) |
Гелий |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % |
Водород (H2) |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 | |
Сумма углеводородов С1-С4 в пересчёте на пропан, аргон (Ar) |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % | |
Водород (H2) |
Кислород |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % |
Оксид углерода (CO) |
от 0 до 100 млн-1 | |
Диоксид углерода (CO2) |
от 0 до 10 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % | |
Азот (N2) |
от 0 до 100 млн-1 от 0 до 1000 млн-1 0 до 10 % | |
Метан (CH4), аргон (Ar) |
от 0 до 1 % | |
Ацетилен (С2Н2) |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 | |
Неон (Ne), этилен (С2Н4), этан (С2Н6), пропилен (С3Н6), пропан (С3Н8), сумма углеводородов С1-С4 в пересчёте на пропан |
от 0 до 10 млн-1 |
Определяемый компонент |
Анализируемый газ |
Диапазон измерений мин/макс., объемная (молярная) доля |
Диоксид углерода (CO2), сумма углеводородов С1-С4 в пересчёте на пропан |
Водород |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % |
Оксид углерода (CO), кислород (O2) |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % | |
Метан (CH4) |
от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % | |
Оксид углерода (CO), диоксид углерода (CO2), аргон (Ar) |
Воздух |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % |
Водород (H2), метан (CH4), ацетилен (С2Н2), этилен (С2Н4), этан (С2Н6), пропилен (С3Н6), пропан (С3Н8), бутан (С4Н10), сумма углеводородов С1-С4 в пересчёте на пропан |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % | |
Неон (Ne) |
от 0 до 1 % от 0 до 10 % | |
Бутадиен (С4Н6) |
от 0 до 10 млн-1 от 0 до 100 млн-1 |
Диапазоны измерений объемной (молярной) доли компонентов в газах приведены в таблице 3.
Таблица 3
Определяемый компонент |
Анализируемый газ |
Диапазон измерений мин/макс., объемная (молярная) доля |
Метан (CH4), аргон (Ar) |
Кислород |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 |
Сумма углеводородов С1-С4 в пересчёте на пропан |
от 0 до 10 млн-1 | |
Аргон (Ar) |
Водород |
от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 |
Среднее квадратическое отклонение результата измерений, %, не более:
- приведенное к верхнему пределу диапазона измерений ( в диапазоне от 0 до 10 млн-1) -1
5
250
- относительное (в диапазоне св. 10 млн-1)
Потребляемая мощность, Вт, не более
Масса, кг, не более
27
482x600x177
от 5 до 40
от 10 до 90
от минус 20 до плюс 65
Габаритные размеры, мм, не более
Условия эксплуатации:
- температура окружающей среды, оС
- относительная влажность , %
- температура хранения, °С
