Наименование

Обозначение

Количество

Тахеометр электронный

1 шт.

Стилус для сенсорного экрана

2 шт.

Транспортировочный кейс

1 шт

Защитный чехол от осадков

1 шт

Защитная бленда на объектив

1 шт

Набор инструментов для юстировки

1 шт.

Трегер*

1 шт.

Аккумулятор*

2 шт.

Зарядное устройство*

1 шт.

Зарядное устройство от автомобильной розетки 12В*

1 шт

Кабель передачи данных mini-USB*

1 шт.

Карта памяти SD*

1 шт.

Мини-веха*

1 шт.

Промышленный USB-накопитель*

1 шт.

Мини-призма*

1 шт.

Диагональная насадка на окуляр*

1 шт.

Противовес на объектив для использования окулярной насадки*

1 шт.

Призма 360°*

-

1 шт.

Радио-ручка для дистанционного управления тахеометром*

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Наименование

Обозначение

Количество

Методика поверки

МП АПМ 83-20

1 экз.

* - по заказу потребителя

Наименование характеристики

Значение

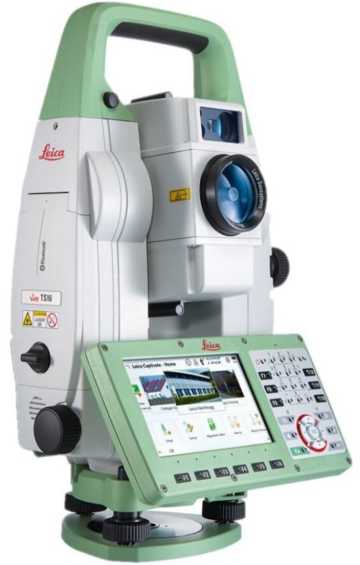

Модель

Leica

TS16 P

1" Arctic

Leica

TS16

G 1"

Leica

TS16 P

2" Arctic

Leica

TS16

G 2"

Leica

TS16 P

3" Arctic

Leica

TS16 G

3"

Leica

TS16 P

5" Arctic

Диапазон измерений:

• - углов, °

• - расстояний, м, не менее:

• - отражательный режим (1

призма)

• - отражательный режим (на отражающую плёнку)

• - диффузный режим

• - исполнение R500

• - исполнение R1000

от 0 до 360

от 1,5 до 3500

от 1,5 до 250

от 1,5 до 500 от 1,5 до 1000

Допускаемая средняя квадратическая погрешность измерений углов, "

1

1

2

2

3

3

5

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±2

±2

±4

±4

±6

±6

±10

Наименование характеристики

Значение

Модель

Leica

TS16 P 1" Arctic

Leica

TS16

G 1"

Leica

TS16 P 2" Arctic

Leica

TS16

G 2"

Leica

TS16 P 3" Arctic

Leica

TS16 G

3"

Leica

TS16 P 5" Arctic

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

• - отражательный режим:

-стандартный -быстрый

• - отражательный режим

(на отражающую плёнку)

• - диффузный режим

- для расстояний от 1,5 до

500 м включ.

- для расстояний свыше

500 м

1+1,5 • 10^-6 • D

2+1,5 • 10^-6 • D

3+2 • 10^-6 • D

2+2 • 10^-6 • D

4+2 • 10^-6 • D,

где D - измеряемое расстояние, мм

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

• - отражательный режим:

-стандартный -быстрый

• - отражательный режим (на отражающую плёнку)

• - диффузный режим

• - для расстояний от 1,5 до 500 м включ.

• - для расстояний свыше 500 м:

±2-(1+1,5 • 10^-6 • D)

±2-(2+1,5 • 10^-6 • d)

±2-(3+2 • 10^-6 • D)

±2-(2+2 • 10^-6 • D)

±2-(4+2 • 10^-6 • D)

где D - измеряемое расстояние, мм

Наименование характеристики

Значение

Увеличение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

40

Угловое поле зрения зрительной трубы, не менее

1°30'

Наименьшее расстояние визирования, м, не более

1,7

Диапазон компенсации компенсатора, ...', не менее:

± 4

Дискретность отсчитывания измерений:

• - углов, ’’

• - расстояний, мм

0,1

0,1

Цена деления установочного уровня:

- круглого,    / мм, не более:

6/2

Объем внутренней памяти, МБайт

2048

Наименование характеристики

Значение

Источник электропитания, В - А/ч - внутренний аккумулятор: - внешний аккумулятор:

7,4 - 6,0

13,0 - 16,8

Диапазон рабочих температур, °С

от -20 (-30)* до +50

Габаритные размеры (ДхШхВ), мм, не более

223 х 226 х336

Масса без аккумулятора и трегера, кг, не более

5,8

Продолжительность непрерывной работы внутреннего аккумулятора, ч, не менее

8

* - для модификации Arctic

Наименование характеристики

Значение

Модель

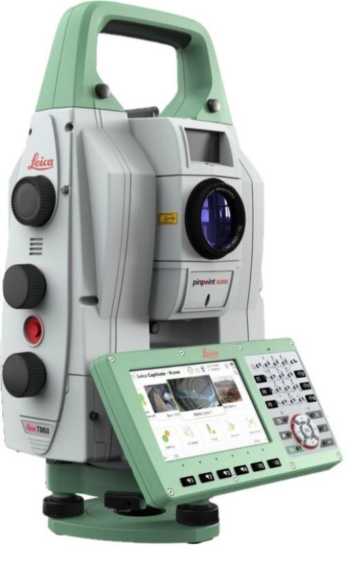

Leica TM60

0,5" R1000

Leica TM60 I 0,5" R1000

Leica TM60 1" R1000

Leica TM60

I 1"

R1000

Диапазон измерений:

• - углов, °

• - расстояний, м, не менее:

• - отражательный режим (1 призма)

• - отражательный режим (на отражающую плёнку)

• - диффузный режим

от 0 до 360 от 1,5 до3500 от 1,5 до 250

от 1,5 до1000

Допускаемая средняя квадратическая погрешность измерений углов, "

0,5

0,5

1

1

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±1

±1

±2

±2

Допустимая средняя квадратическая погрешность измерений расстояний, мм:

• - отражательный режим:

-стандартный:

-точный:

• - отражательный режим (на отражающую плёнку)

• - диффузный режим

- для расстояний от 1,5 до 500 м включ.

- для расстояний свыше 500 м:

1+1 • ИГ • D

0,6+1 • 10^-6 • D

1+1 • 10^-6 • D

2+2 • 10^-6 • D

4+2 • 10^-6 • D,

где D - измеряемое расстояние, мм

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм

• - отражательный режим:

-стандартный: -точный:

• - отражательный режим (на отражающую плёнку)

• - диффузный режим

- для расстояний от 1,5 до 500 м включ.

- для расстояний свыше 500 м:

±2-(1+1 • ИГ • D)

±2-(0,6+1 • ИГ • D)

±2-(1+1 • 10^-6 • D)

±2-(2+2 • 10^-6 • D)

±2-(4+2 • 10^-6 • D),

где D - измеряемое расстояние, мм

Таблица 5 - Основные технические характеристики тахеометров электронных серий Leica TM60

Наименование характеристики

Значение

Увеличение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

40

Угловое поле зрения зрительной трубы, не менее

1°30'

Диапазон компенсации компенсатора, ...', не менее:

± 4

Дискретность отсчитывания измерений:

• - углов, "

• - расстояний, мм

0,1

0,1

Наименьшее расстояние визирования, м, не более

1,7

Цена деления установочного уровня:

- круглого,    / мм, не более:

6/2

Объем внутренней памяти, МБайт

2048

Источник электропитания, В - А/ч

• - внутренний аккумулятор:

• - внешний аккумулятор:

14,8 - 5,8

13,0 - 16,8

Диапазон рабочих температур, °С

от -20 до +50

Габаритные размеры (ДхШ*В), мм, не более

248 *248 *360

Масса без аккумулятора и трегера, кг, не более

6,8

Продолжительность непрерывной работы внутреннего аккумулятора, ч, не менее

9
