Номер по Госреестру СИ: 90318-23
90318-23 Тахеометр электронный
(Leica TS60 I)
Назначение средства измерений:
Тахеометр электронный TS60 I (далее - тахеометр) предназначен для измерений и передачи единицы длины (приращений координат) рабочим эталонам 2-го разряда - фазовым свето-дальномерам, дальномерам, тахеометрам методом непосредственного сличения и эталонным базисным комплексам методом прямых измерений и методом непосредственного сличения, рабочим эталонам 3-го разряда - эталонным базисам и эталонным пространственным полигонам методом прямых измерений и методом непосредственного сличения, средствам измерений - лазерным спутниковым дальномерам методом непосредственного сличения, спутниковым геодезическим сетям и измерительным системам - сетям непрерывно действующих опорных станций и средствам фазовых измерений приращений координат по сигналам ГНСС методом прямых измерений; единицы плоского угла рабочим эталонам 3-го разряда - установкам для поверки тахеометров, теодолитов и нивелиров, коллиматорным стендам и сетям микротриангуляции полигонов методом прямых измерений, рабочим эталонам 4-го разряда - теодолитам и тахеометрам электронным точным методом сличения при помощи компаратора, средствам измерений - измерительным преобразователям угла методом прямых измерений, теодолитам и тахеометрам электронным точным методом сличения при помощи компаратора; теодолитам и тахеометрам электронным точным, измерительным преобразователям угла методом непосредственного сличения в том числе применяемых при определении координат пунктов при геодезических построениях.
Внешний вид.
Тахеометр электронный
Рисунок № 1
Внешний вид.
Тахеометр электронный
Рисунок № 2
Общие сведения
Дата публикации - 30.10.2023
Срок свидетельства -
Номер записи - 192255
ID в реестре СИ - 1411879
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - "Leica Geosystems AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2266 от 2023.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Тахеометр электронный (Leica TS60 I)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Leica Geosystems AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80585-20 31.12.2025 |
Аппаратура геодезическая спутниковая, Leica GMX910, Leica iCG30 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
81373-21 29.03.2026 |
Сканеры лазерные мобильные, Leica BLK2GO "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
81723-21 29.04.2026 |
Тахеометры электронные, серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
82995-21 |
Тахеометр электронный, Leica TS30 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
83335-21 05.10.2026 |
Аппаратура геодезическая спутниковая, GS18 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
83632-21 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
84233-21 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
85709-22 01.06.2027 |
Системы лазерные координатно-измерительные сканирующие авиационные, Leica "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
87560-22 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
87561-22 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
88002-23 |
Тахеометр электронный, Leica TСА2003 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
90318-23 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
91063-24 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Кто поверяет Тахеометр электронный (Leica TS60 I)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Тахеометр электронный (Leica TS60 I)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В тахеометре используется встроенное программное обеспечение (далее - ПО) «Leica Captivate», осуществляющее взаимодействие узлов тахеометра, сохранение и экспорт измеренных величин, импорт исходящих данных. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Leica Captive MS/TS fw |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.2 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации в верхнем левом углу.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Приложении 4. «Проведение измерений» документа «Тахеометр электронный TS60 I. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
Правообладатель«Leica Geosystems AG», Швейцария
Адрес: CH-9435 Heerbrugg, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт: www.geosystems.ru
E-mail: info@leica-geosystems.com
Изготовитель
«Leica Geosystems AG», ШвейцарияАдрес: CH-9435 Heerbrugg, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт: www.geosystems.ru
E-mail: info@leica-geosystems.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево,
промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
«Leica Geosystems AG», ШвейцарияАдрес: CH-9435 Heerbrugg, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт: www.geosystems.ru
E-mail: info@leica-geosystems.com
Конструктивно тахеометр выполнен единым блоком. Тахеометр оснащен пьезоприводом и имеет автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме. На передней и задней панелях расположены цветные сенсорные жидкокристаллические дисплеи с кнопками управления. На боковых панелях расположены: аккумуляторный отсек, слот для подключения карты памяти формата SD объемом до 8 Гбайт, наводящие винты управления приводом для точного наведения на цель, винт фокусировки и две кнопки автофокусировки. В нижней части тахеометра находится разъём RS232C, используемый для передачи данных, управления тахеометром, внешнего питания. Степень защиты корпуса от внешних воздействий IP65 по ГОСТ 14254-96.
Принцип действия тахеометра основан на повороте зрительной трубы (линии визирования) в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения углов и расстояний до объектов вдоль линии визирования. Принцип действия угломерной системы основан на использовании фотоэлектрических угловых энкодеров горизонтального и вертикального углов. В лазерном дальномере реализован метод, использующий измерение разности фаз излучаемого и отраженного модулированного лазерного излучения.
Длина волны излучения лазерного дальномера составляет 0,658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом ГОСТ 1ЕС 60825-1-2013 «Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования, требования и руководство для пользователей».
К данному типу средства измерений относится тахеометр электронный TS60 I, заводской номер 893438.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Заводской номер тахеометра в числовом формате указывается методом гравировки на наклейке, расположенной на корпусе тахеометра.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.
Общий вид тахеометра приведен на рисунке 1. Место размещения заводского номера приведено на рисунке 2.

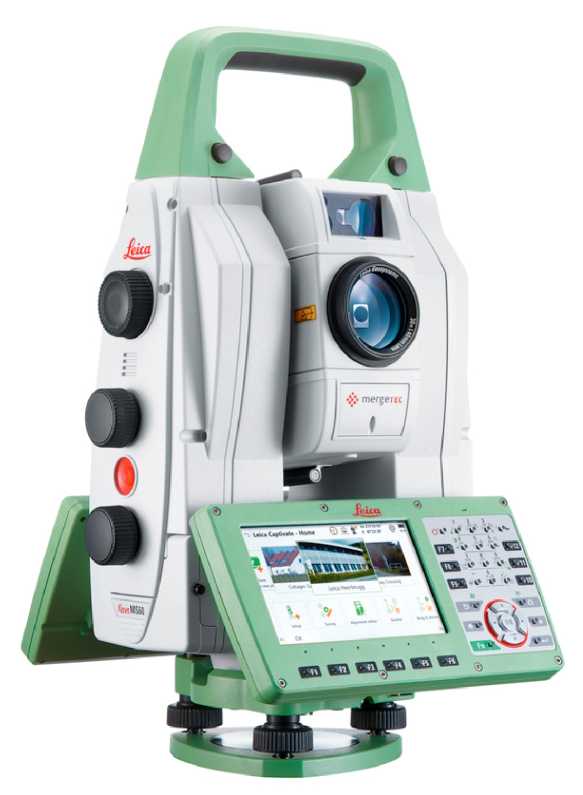

Рисунок 1 - Общий вид тахеометра

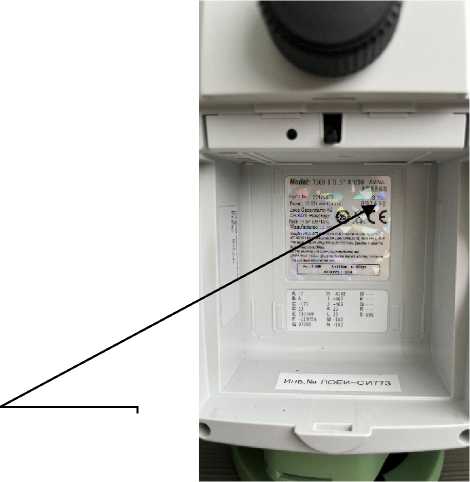

Место размещения заводского номера
Рисунок 2 - Место размещения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный, заводской номер 893438 |
TS60 I |
1 шт. |
|
Стилус для сенсорного экрана |
3 шт. | |
|
Набор инструментов для юстировки |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Защитный чехол от осадков |
1 шт. | |
|
Защитная бленда на объектив |
1 шт. | |
|
Трегер |
1 шт. | |
|
Аккумулятор |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Кабель передачи данных mini-USB |
1 шт. | |
|
Карта памяти SD |
1 шт. | |
|
Тахеометр электронный TS60 I. Руководство по эксплуатации |
- |
1 экз. |
|
Тахеометр электронный TS60 I. Паспорт |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов, градус 1) горизонтальных вертикальных |
от 0 до 360 от -50 до +90 |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда |
0,15 |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,99), секунда |
±0,5 |
|
Диапазон измерений расстояний, м стандартная призма |
от 1,5 до 3000 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний, мм стандартная призма |
±(0,2 + 0,5-10-6-L) 2) |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В: | |
|
внутренний аккумулятор |
14,8 |
|
внешний источник питания |
13,0 |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
|
Габаритные размеры, мм, не более | |
|
длина |
248 |
|
ширина |
248 |
|
высота |
360 |
|
Масса без аккумулятора, кг, не более |
7,3 |
