Номер по Госреестру СИ: 80585-20
80585-20 Аппаратура геодезическая спутниковая
(Leica GMX910, Leica iCG30)
Назначение средства измерений:
Аппаратура геодезическая спутниковая Leica GMX910, Leica iCG30 (далее -аппаратура) предназначена для измерений длин базисов.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Программное обеспечение
Аппаратура геодезическая спутниковая Leica GMX910 и Leica iCG30 имеют встроенное программное обеспечение (ВПО), программное обеспечение «Leica ICON Site», устанавливаемое на контроллер, и программное обеспечение «Leica Geo Office», «Leica Infinity», «Leica GNSS Spider», устанавливаемое на персональный компьютер.
С помощью указанного программного обеспечения осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные прогр |
аммного обеспечения | |||||
Идентификационное наименование ПО |
ВПО (для модификац ии Leica GMX910) |
ВПО (для модифика ции Leica iCG30) |
Leica ICON Site |
Leica Geo Office |
Leica Infinity |
Leica GNSS Spider |
Номер версии (идентификационный номер ПО), не ниже |
7.403 |
7.05 |
5.7.0 |
8.40 |
3.3.1 |
7.5.1 |
Цифровой идентификатор ПО |
3900CAEA |
2D784307 |
3F83B74F |
BB3D21A |
13DCC2A |
8874C5C4 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Leica GMX910, Leica iCG30Техническая документация «Leica Geosystems AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 39-20 «ГСИ. Аппаратура геодезическая спутниковая Leica GMX910, Leica iCG30. Методика поверки», утверждённому ООО «Автопрогресс-М» «21» июля 2020 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр) или эталонный базисный комплекс 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от 29.12.2018 г. №2831. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «ГЕКСАГОН ГЕОСИСТЕМС РУС» (ООО «ГЕКСАГОН ГЕОСИСТЕМС РУС»), г. Москва, ИНН 7717626771Адрес: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 6
Тел.: +7(495) 933 22 77
E -mail: info@geosystems.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120 0350
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая Leica GMX910, Leica iCG30 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой пластиковый прорезиненный корпус, вмещающий внутреннюю микрополосковую антенну и приёмник.
Управление аппаратурой геодезической спутниковой Leica GMX910 осуществляется при помощи персонального компьютера. Аппаратура геодезическая спутниковая Leica iCG30 управляется с помощью контроллера или персонального компьютера, имеющего Bluetooth -модуль. Аппаратура не имеет внутренней памяти, предназначенной для записи измерительной информации. Принимаемые исходящие сигналы спутника отправляются для дальнейшей обработки и хранения в персональный компьютер или контроллер.
На панели управления аппаратура геодезическая спутниковая Leica GMX910 имеет 2 светодиодных индикатора: индикатор позиционирования и индикатор статуса питания. Индикатор позиционирования предназначен для отображения статуса слежения за спутниками. Индикатор статуса питания отображает информации о статусе напряжения внешнего источника питания. На панели управления аппаратуры геодезической спутниковой Leica iCG30 находится функциональная клавиша включения/выключения питания и 3 светодиодных индикатора для отображения информации об уровне заряда аккумулятора, слежении за спутниками, Bluetooth -подключении.
На нижней панели аппаратуры геодезической спутниковой Leica GMX910 расположен один LEMO-порт с восьмиштырьковым разъёмом для связи с персональным компьютером, отверстие для крепления. На нижней панели аппаратуры геодезической спутниковой Leica iCG30 расположен один LEMO-порт с восьмиштырьковым разъёмом для связи с персональным компьютером, отверстие для крепления и отсек для внутреннего аккумулятора.
Аппаратура выпускается в двух модификациях: Leica GMX910 и Leica iCG30, которые отличаются между собой дизайном, программным обеспечением, метрологическими и техническими характеристиками, источником питания.
Модификация Leica GMX910 позволяет принимать следующие типы спутниковых сигналов: GPS: L1 C/A, L2P(Y), L2C, L5; ГЛОНАСС L1 C/A, L2P, L2C; Galileo: E1, E5a, E5b, Alt-BOC; BeiDou: B1, B2; QZSS: L1, L2C, L5.
Модификация Leica iCG30 позволяет принимать следующие типы спутниковых сигналов: GPS: L1, L2, L2C, L5; ГЛОНАСС: L1, L2, L3, BeiDou B1, B2, B3; Galileo E1, E5a, E5b, Alt-BOC, E6.
Общий вид аппаратуры представлен на рисунках 1 - 2.

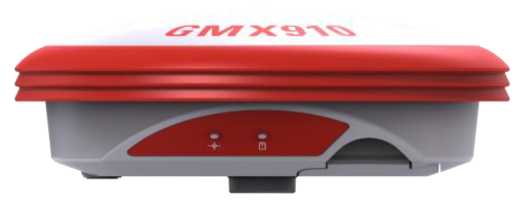

Рисунок 1 - Общий вид модификации Leica GMX910

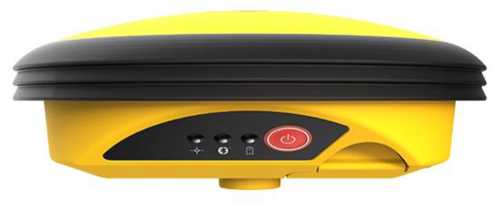

Рисунок 2 - Общий вид модификации Leica iCG30
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.
Таблица 4 -
Наименование |
Обозначение |
Количество, ед. |
Аппаратура геодезическая спутниковая |
- |
1 шт. |
Интерфейсный кабель |
- |
По заказу |
Контроллер Leica CC80 |
По заказу | |
Интерфейсный кабель |
По заказу | |
Адаптер питания контроллера CC80 |
По заказу | |
Аккумуляторная батарея |
По заказу | |
Резервная батарея для контроллера |
По заказу | |
Зарядное устройство для контроллера |
По заказу | |
Транспортировочный кейс |
По заказу | |
Методика поверки |
МП АПМ 39-20 |
1 экз. |
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Таблица 2 -Метрологические характеристики
Наименование характеристики |
Значение | |
Leica GMX910 |
Leica iCG30 | |
Диапазон измерений длины базиса, м |
от 0 до 30 000 | |
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм: - в режиме «Статика»: - в плане |
±2<3,0+0,540-6<D) | |
- по высоте |
±2<5,0+0,540-6^D), |
- |
- в режиме «Кинематика в реальном времени (RTK)»: - в плане |
±2-(8+1-10-6-D) |
±2-(10+1-10-6-D) |
- по высоте |
±2-(15+1-10-6-D) |
±2<20+140-6<d) |
- в режиме «Дифференциальные кодовые измерения (DGPS)»: - в плане |
±2<250+140-^D) | |
- по высоте |
±2<250+140-^d) |
- |
Допускаемая средняя квадратическая погрешность измерений длины базиса, мм: - в режимах «Статика»: - в плане |
3,0+0,540-6O | |
- по высоте |
5,0+0,540-6<D, |
- |
- в режиме «Кинематика в реальном времени (RTK)»: - в плане |
8+1-10-6-D |
10+1-10^-D |
- по высоте |
15+1-10-6-D |
20+1-10^-D |
- в режиме «Дифференциальные кодовые измерения (DGPS)»: - в плане |
250+140-6O | |
- по высоте |
250+140-6<D, |
-, |
где D - измеряемое |
где D - измеряемое | |
расстояние в мм |
расстояние в мм |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение | |
Leica GMX910 |
Leica iCG30 | |
Тип приёмника |
Многочастотный, многосистемный | |
Количество каналов |
555 |
320 |
Тип антенны |
Вст |
юенная |
Режимы измерений длины базиса |
«Статика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)» |
«Кинематика в реальном времени (RTK)» |
Диапазон рабочих температур, °С |
от -40 до +65 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |
Напряжение источника питания, В:
|
от 10,5 до 28,0 |
7,4 |
Габаритные размеры (Высота х | ||
Диаметр), мм, не более |
71х186 | |
Масса, кг, не более |
0,7 |
0,8 |
