88002-23 Тахеометр электронный
(Leica TСА2003)
Назначение средства измерений:
Тахеометр электронный Leica ТСА2003 (далее - тахеометр) предназначен для измерений и передачи единицы длины (приращений координат) и единицы плоского угла, в том числе применяемых при определении координат пунктов при геодезических построениях, и применяется для поверки рабочих эталонов 2-го разряда - фазовых светодальномеров, дальномеров, тахеометров методом непосредственного сличения и эталонных базисных комплексов методом прямых измерений и методом непосредственного сличения, рабочих эталонов 3-го разряда - эталонных базисов и эталонных пространственных полигонов методом прямых измерений и методом непосредственного сличения, СИ - лазерных спутниковых дальномеров методом непосредственного сличения, спутниковых геодезических сетей и измерительных систем - сетей непрерывно действующих опорных станций и средств фазовых измерений приращений координат по сигналам ГНСС методом прямых измерений, рабочим эталонам 3-го разряда - установкам для поверки тахеометров, теодолитов и нивелиров, коллиматорным стендам и сетям микротриангуляции полигонов методом прямых измерений, рабочим эталонам 4-го разряда - теодолитам и тахеометрам электронным точным методом сличения при помощи компаратора, средствам измерений - измерительным преобразователям угла методом прямых измерений, теодолитам и тахеометрам электронным точным методом сличения при помощи компаратора; теодолитам и тахеометрам электронным точным, измерительным преобразователям угла методом непосредственного сличения.
Внешний вид.
Тахеометр электронный
Рисунок № 1
Внешний вид.
Тахеометр электронный
Рисунок № 2
Общие сведения
Дата публикации - 25.01.2023
Срок свидетельства -
Номер записи - 189951
ID в реестре СИ - 1405301
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - "Leica Geosystems AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№122 от 2023.01.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Тахеометр электронный (Leica TСА2003)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Leica Geosystems AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80585-20 31.12.2025 |
Аппаратура геодезическая спутниковая, Leica GMX910, Leica iCG30 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
81373-21 29.03.2026 |
Сканеры лазерные мобильные, Leica BLK2GO "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
81723-21 29.04.2026 |
Тахеометры электронные, серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
82995-21 |
Тахеометр электронный, Leica TS30 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
83335-21 05.10.2026 |
Аппаратура геодезическая спутниковая, GS18 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
83632-21 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
84233-21 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
85709-22 01.06.2027 |
Системы лазерные координатно-измерительные сканирующие авиационные, Leica "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
87560-22 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
87561-22 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
88002-23 |
Тахеометр электронный, Leica TСА2003 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
90318-23 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
91063-24 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Тахеометр электронный (Leica TСА2003)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 2 | 2 | 0 | 4 | 2 | 2 |
Стоимость поверки Тахеометр электронный (Leica TСА2003)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В тахеометре используется встроенное программное обеспечение GeoCOM», осуществляющее взаимодействие узлов тахеометра, сохранение, экспорт измеренных величин и импорт исходящих данных. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GeoCOM |
|
Номер версии (идентификационный номер) |
2.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Приложении 4 «Проведение измерений» в документе «Тахеометр электронный Leica ТСА2003. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
Правообладатель«Leica Geosystems AG», Швейцария
Адрес: Heinrich-Wild-Strasse, CH-9435 Heerbrugg, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт: www.geosystems.ru
E-mail: info@leica-geosystems.com
Изготовитель
«Leica Geosystems AG», ШвейцарияАдрес: Heinrich-Wild-Strasse, CH-9435 Heerbrugg, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт: www.geosystems.ru
E-mail: info@leica-geosystems.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
«Leica Geosystems AG», ШвейцарияАдрес: Heinrich-Wild-Strasse, CH-9435 Heerbrugg, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт: www.geosystems.ru
E-mail: info@leica-geosystems.com
Конструктивно тахеометр выполнен в виде пластикового моноблока. Тахеометр оснащен пьезоприводом и имеет автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме. У тахеометра на передней и задней панелях расположены графические дисплеи с кнопками управления. На боковых панелях расположены: аккумуляторный отсек, слот для подключения карты памяти, наводящие винты управления приводом для точного наведения на цель.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства. Также тахеометр оснащен портом RS232 для подключения к персональному компьютеру.
Принцип действия тахеометра основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала - «темно» или «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которых вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера составляет 658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии с межгосударственным стандартом ГОСТ IEC 60825-1-2013 «Безопасность лазерной аппаратуры».
К данному типу средства измерений относится тахеометр электронный Leica ТСА2003, заводской номер 441894.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий средство измерений, размещен на корпусе тахеометра в буквенно-числовом формате в виде наклейки типографским способом.
Общий вид тахеометра с указанием места нанесения знака утверждения типа приведен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.

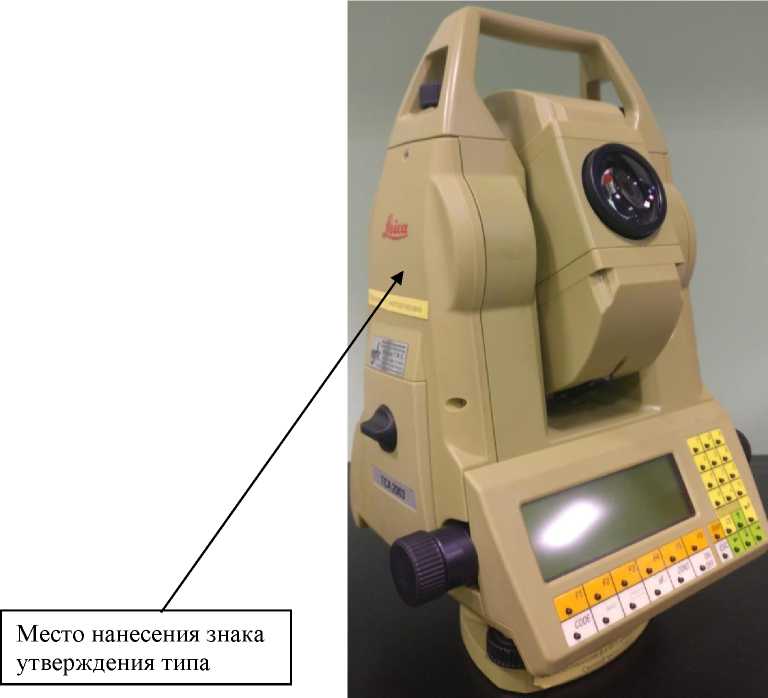

Рисунок 1 - Общий вид тахеометра с указанием места нанесения знака утверждения типа
Место размещения заводского номера

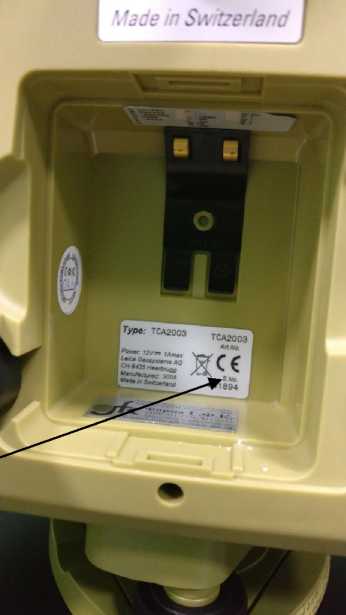

Рисунок 2 - Место нанесения заводского номера
