Номер по Госреестру СИ: 81664-21
81664-21 Система измерений количества и показателей качества нефти № 423 ПСП "Уфа"
(1, 8, 0, 8, 8, 5)
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 423 ПСП «Уфа» (далее - СИКН) предназначена для автоматизированных измерений массы нефти.
Внешний вид.
Система измерений количества и показателей качества нефти № 423 ПСП "Уфа"
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи - 16.05.2021
ID в реестре СИ - 1387867
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз")
Страна - РОССИЯ
Населенный пункт - г. Видное, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2006
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№91 от 2017.01.19 Об организации деятельности технического комитета по стандартизации "Огнеупоры"
№337 от 2022.02.10 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№1016 от 2023.05.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 423 ПСП "Уфа" (1, 8, 0, 8, 8, 5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81257-21 |
Система измерений количества и показателей качества нефти № 656 на ЦПС Юг Новопортовского НГКМ ООО "Газпромнефть-Ямал", 1, 8, 0, 5, 2, 7 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81660-21 |
Система измерений количества и показателей качества нефти № 418 ПСП "Уфа", 1, 8, 0, 8, 5, 5 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81659-21 |
Система измерений количества и показателей качества нефти № 417 ПСП "Уфа", 1, 8, 0, 8, 5, 6 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81663-21 |
Система измерений количества и показателей качества нефти № 421 ПСП "Уфа", 1, 8, 0, 8, 8, 4 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81664-21 |
Система измерений количества и показателей качества нефти № 423 ПСП "Уфа", 1, 8, 0, 8, 8, 5 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81662-21 |
Система измерений количества и показателей качества нефти № 420 ПСП "Уфа", 1, 8, 0, 8, 8, 6 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81661-21 |
Система измерений количества и показателей качества нефти № 419 ПСП "Уфа", 1, 8, 0, 8, 8, 7 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
82050-21 |
Система измерений количества и показателей качества нефти № 419 ПСП "Уфа", 1 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
88910-23 |
Система измерений количества и показателей качества нефтепродуктов № 1270, отгружаемых АО "СНПЗ" на ПСП ЛПДС "Сызрань - 1" АО "Транснефть - Дружба", Обозначение отсутствует Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Система измерений количества и показателей качества нефти № 423 ПСП "Уфа" (1, 8, 0, 8, 8, 5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система измерений количества и показателей качества нефти № 423 ПСП "Уфа" (1, 8, 0, 8, 8, 5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИМЦ-03 и компьютере автоматизированного рабочего места (АРМ) оператора ПО «ФОРВАРД». Идентификационные данные ПО указаны в таблице 2.
Уровень защиты ПО высокий в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
ПО «ФОРВАРД» |
ПО ИМЦ-03 | |||
|
Идентификационное наименование ПО |
ArmAdll |
ArmMX.dll |
ArmF.dll |
oil tm.exe |
|
Номер версии (идентификационный номер ПО) |
4.0.0.1 |
4.0.0.2 |
4.0.0.2 |
342.04.01 |
|
Цифровой идентификатор ПО |
8B71AF71 |
0C7A65BD |
96ED4C9B |
0DE929A8 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Инструкция. ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 423 ПСП «Уфа» Черкасского НУ АО «Транснефть-Урал», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2018.32236.
Нормативные и технические документы
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти.
При косвенном методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов: преобразователя расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет компьютер автоматизированного рабочего места оператора, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее - БИК), системы обработки информации, блока контрольно-резервной линии (далее - БКЛ), общего для СИКН №№ 417, 420, 423. В вышеприведенные блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы нефти, контроле и измерении параметров качества нефти, контроле технологических режимов работы СИКН. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
Измерительные компоненты СИКН, участвующие в измерении массы нефти, контроле и измерении параметров качества нефти, приведены в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1. Часть измерительных компонентов СИКН, приведенных в таблице 3, формируют вспомогательные измерительные каналы (ИК) метрологические характеристики которых определяются комплектным методом.
Таблица 1 - Состав СИКН
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 150 мм* |
15427-01 |
|
Преобразователи плотности жидкости измерительные модели 7835 |
15644-01, 52638-13** |
|
Преобразователи плотности и вязкости жидкости измерительные модели 7829 |
15642-01, 15642-06** |
|
Преобразователи давления измерительные 3051S |
24116-02, 66525-17** |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-01, 22257-11** |
|
Преобразователи измерительные 644 к датчикам температуры |
14683-00 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-01, 14557-05**, 14557-10** |
|
Комплекс измерительно-вычислительный «ИМЦ-03» (далее - ИМЦ-03) |
19240-05 |
|
Преобразователь объема жидкости лопастной Smith Meter c Ду 10'' модели JB-10* |
12749-00 |
|
Преобразователи давления измерительные 3051** |
14061-99, 14061-04 |
|
Датчик давления АМ-2000** |
35035-07 |
|
Преобразователи измерительные 3144P** |
14683-09 |
|
* Далее по тексту - преобразователи расхода. ** Измерительные компоненты, находящиеся на хранении (применяются при необходимости замены измерительных компонентов) | |
В состав СИКН входят показывающие средства измерений давления и температуры, а
так же объемного расхода нефти в БИК применяемые для контроля технологических режимов работы СИКН.
СИКН обеспечивает выполнение следующих основных функций:
-
- автоматические измерения объема нефти в рабочем диапазоне расхода;
-
- автоматизированные измерения массы нефти косвенным методом динамических измерений в рабочем диапазоне расхода;
-
- автоматические измерения температуры, давления (избыточное, дифференциальное), плотности, вязкости и объемной доли воды в нефти;
-
- измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
-
- проведение контроля метрологических характеристик ИК БИЛ и БКЛ с применением поверочной установки;
-
- проведение контроля метрологических характеристик ИК БИЛ с применением ИК БКЛ, общего для СИКН №№ 417, 420, 423;
-
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;
-
- вычисление массы нетто нефти;
-
- автоматическое регулирование расхода нефти через блок измерений показателей качества нефти для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический и ручной отбор проб;
- защита информации от несанкционированного доступа;
- регистрация и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах преобразователей расхода (см. рисунок 1), устанавливают пломбы, несущие на себе знак поверки (оттиск клейма поверителя). Места установки пломб указаны на рисунке 1.

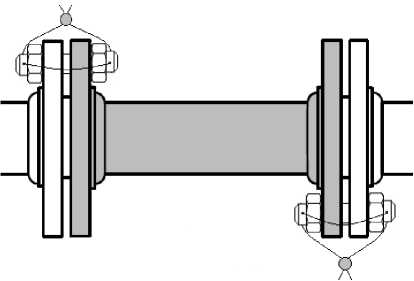

Рисунок 1 - Места установки пломб
Состав и основные метрологические характеристики ИК с комплектным способом поверки, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.
Таблица 3 - Состав и основные метрологические характеристики ИК
|
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений |
Пределы допускаемой погрешности ИК | |
|
Первичный измерительный преобразователь |
Вторичная часть | |||||
|
1-3 |
Объема и объемного расхода нефти |
3 (БИЛ: измерительные линии №№ 1-3) |
Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 150 мм |
Комплекс измерительновычислительный «ИМЦ-03» |
от 135 до 528 м3/ч |
±0,15 % (относит ельная) |
|
4 |
1 (БКЛ) |
Преобразователь объема жидкости лопастной Smith Meter c Ду 10'' модели JB-10 |
от 130 до 535 м3/ч |
±0,10* (±0,15)** (относит ельная) | ||
|
* Пределы допускаемой относительной погрешности ИК объема и объемного расхода нефти с контрольно-резервным преобразователем объема жидкости лопастным Smith Meter c Ду 10'' модели JB-10, применяемым в качестве контрольного; ** Пределы допускаемой относительной погрешности ИК объема и объемного расхода нефти с контрольно-резервным преобразователем объема жидкости лопастным Smith Meter c Ду 10'' модели JB-10, применяемым в качестве резервного. | ||||||
Таблица 4 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода нефти*, т/ч |
от 115 до 843 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений | |
|
Таблица 5 - Основные технические характеристики С |
ТКН и параметры измеряемой среды |
|
Наименование характеристики |
Значение |
|
Избыточное давление нефти, МПа |
от 0,19 до 1,60 |
|
Режим работы СИКН |
непрерывный, автоматизированный |
|
Параметры измеряемой среды:
|
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» от +2,0 до +30,0 от 855,0 до 887,0 от 12,0 до 30,0 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
- массовая доля воды, %, не более |
1,0 |
|
- массовая доля механических примесей, %, не |
0,05 |
|
более | |
|
- массовая концентрация хлористых солей, | |
|
мг/дм3, не более |
900 |
|
- давление насыщенных паров, кПа (мм рт. ст.), | |
|
не более |
66,7 (500) |
|
- содержание свободного газа, % |
не допускается |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
380±38, трехфазное 220±22, однофазное |
|
- частота переменного тока, Г ц |
50±1 |
|
Условия эксплуатации: - температура воздуха в помещении БИЛ, БКЛ и | |
|
БИК, °С |
от +5 до +40 |
|
- температура воздуха в помещении | |
|
операторной, °С |
от +15 до +25 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
