№337 от 10.02.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 302415
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 337 от 10.02.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
10 февраля 2022 г.
337
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
З.ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполъгСИИНМ ННСГОЯЩСГО ИрИКНЧЯ ОС'ШВЛЯКхза собой
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство ло техническому регулированию и метрологии.
Руководитель
А.П.Шалаев
Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кону выдан: Шалаев Антон Павлович
Действителен; с 27.12.2021 до 27.12.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «10» февраля 2022 г. № 337
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
У станавливаемые сведения |
Отменяемые сведения |
У станавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Газоопределители химические и трубки индикаторные |
ГХ-Е |
14975-10 |
Закрытое акционерное общество «Промбезопасность» (ЗАО «Промбезопасность»), г. Екатеринбург |
Акционерное общество «Промбезопасность» (АО «Промбезопасность»), г. Екатеринбург |
Акционерное общество «Промбезопасность» (АО «Промбезопасность»), г. Екатеринбург | ||
|
2. |
Установки магнитоизмерительные |
«В-Н анализатор MS-03» |
66639-17 |
Открытое акционерное общество «Мстатор» (ОАО «Мстатор»), Новгородская область, г. Боровичи |
Публичное Акционерное Общество «Мстатор» (ПАО «Мстатор»), Новгородская область, г. Боровичи |
Публичное Акционерное Общество «Мстатор» (ПАО «Мстатор»), Новгородская область, г. Боровичи | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2022 г. № 337
Лист № 1 Регистрационный № 14975-10 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоопределители химические и трубки индикаторные ГХ-Е
Назначение средства измеренийГазоопределители химические и трубки индикаторные ГХ-Е предназначены для измерений массовой концентрации и объемной доли вредных веществ (оксида углерода, оксидов азота, диоксида серы, сероводорода, формальдегида, акролеина) в воздухе рабочей зоны и промышленных выбросах.
Описание средства измеренийПринцип действия газоопределителей химических и трубок индикаторных ГХ-Е (далее - газоопределители и трубки индикаторные) основан на линейно-колористическом методе измерений и состоит в измерении длины слоя индикаторной массы в трубке индикаторной, изменившего окраску в результате взаимодействия с определяемым веществом.
Газоопределитель конкретной модификации состоит из трубки индикаторной для определения концентрации конкретного газа и аспиратора утвержденного типа. Допускается применение иного аспиратора при выполнении условий: аспиратор должен быть утвержденного типа и внесен в Федеральный информационный фонд по обеспечению единства измерений; метрологические характеристики аспиратора должны быть не ниже приведенных в таблице 1.
Трубка индикаторная является измерительной частью газоопределителя и представляет собой запаянную с двух концов стеклянную трубку, заполненную индикаторной массой.
Аспиратор служит для просасывания фиксированного объема пробы исследуемой газовой среды через трубку индикаторную и представляет собой сильфонный насос ручного действия.
Длина окрашенного слоя в трубке индикаторной зависит от количества определяемого вещества в исследуемой газовой среде.
Газоопределители и трубки индикаторные выпускаются в семи модификациях:
-
- ГХ-Е СО-0,25 для определения концентрации оксида углерода;
-
- ГХ-Е СО-5 для определения концентрации оксида углерода;
-
- ГХ-Е NO+NO2-0,005 для определения концентрации оксидов азота;
-
- ГХ-Е SO2-0,007 для определения концентрации диоксида серы;
-
- ГХ-Е H2S-0,0066 для определения концентрации сероводорода;
-
- ГХ-Е СН2О-1,5 для определения концентрации формальдегида;
-
- ГХ-Е С3Н4О-1,0 для определения концентрации акролеина.
Вспомогательные патроны имеют две модификации:
-
- диазотирующий патрон (ДП) - для диазотирования индикаторной массы в трубке индикаторной ГХ-Е С3Н4О-1,0 (акролеин), поставляется и используется в комплекте с трубкой индикаторной ГХ-Е С3Н4О-1,0 (акролеин);
-
- окислительный патрон (ОП) - для перевода оксида азота NO в диоксид азота NO2 при лабораторных анализах.
Общий вид газоопределителя химического и трубок индикаторных представлен на рисунке 1. Пломбирование газоопределителей химических и трубок индикаторных не предусмотрено.

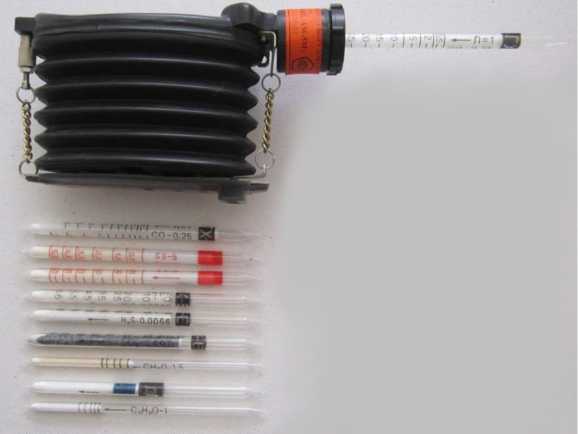

Рисунок 1 - Общий вид газоопределителя химического и трубок индикаторных
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений концентраций, мг/м3 (%): - ГХ-Е СО-0,25 - ГХ-Е СО-5 - ГХ-Е NO+NO2-0,005 - ГХ-Е SO2-0,007 - ГХ-Е H2S-0,0066
|
от 6,0 до 3,1-103 (от 0,0005 до 0,25) от 2,9-103 до 6,2-104 (от 0,25 до 5,00) от 2 до V102 (от 0,0001 до 0,005) от 5 до 2-102 (от 0,0002 до 0,007) от 4 до V102 (от 0,0003 до 0,0066) от 0,25 до 1,50 (от 1,9-10-5 до 12,0-10-5) от 0,1 до 1,0 (от 4,0^10’6 до 43Д10’6) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности газоопределителя и трубок индикаторных, %:
- ГХ-Е SO2-0,007 - ГХ-Е H2S-0,0066
|
±25 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности газоопределителя и трубок индикаторных ГХ-Е СО-5, % |
±15 |
|
Номинальный объем пробы газовой среды, просасываемый через трубку индикаторную за один рабочий ход аспиратора, см3 |
100±5 |
|
Пределы допускаемой приведенной погрешности аспиратора, % |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Объем пробы исследуемой газовой среды, просасываемый через трубку 3 индикаторную, см3: | |
|
- ГХ-Е СО-0,25 |
100±5 или 1000±50 |
|
- ГХ-Е СО-5 |
100±5 |
|
- ГХ-Е NO+NO2-0,005 |
1000±50 |
|
- ГХ-Е SO2-0,007 |
1000±50 |
|
- ГХ-Е H2S-0,0066 |
1000±50 |
|
- ГХ-Е СН20-1,5 |
1000±50 |
|
- ГХ-Е СзН4О-1,0 |
1000±50 |
|
Смещение уровня индикаторной массы в трубке индикаторной относительно нулевой линии шкалы, мм, не более |
1 |
|
Время просасывания (100±5) см3 пробы газовой среды через трубку | |
|
индикаторную, с: | |
|
- ГХ-Е СО-0,25 |
10±2 |
|
- ГХ-Е СО-5 |
20±5 |
|
- ГХ-Е NO+NO2-0,005 |
15±3 |
|
- ГХ-Е SO2-0,007 |
15±3 |
|
- ГХ-Е H2S-0,0066 |
10±2 |
|
- ГХ-Е СН20-1,5 |
25±5 |
|
- ГХ-Е СзН4О-1,0 |
25±5 |
|
Герметичность аспиратора (объем всасываемой пробы газовой среды за | |
|
1 мин при сжатом сильфоне аспиратора и заглушенном отверстии для подключения трубки индикаторной), см3, не более |
2,5 |
|
Время раскрытия аспиратора без трубки индикаторной, с, не более |
2 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры трубок индикаторных, мм, не более: | |
|
- длина |
128,0 |
|
- диаметр наружный: для ГХ-Е СО-0,25; ГХ-Е СО-5; ГХ-Е NO+NO2-0,005; ГХ-Е SO2-0,007; | |
|
ГХ-Е H2S-0,0066 |
7,3 |
|
для ГХ-Е СН2О-1,5; ГХ-Е СзН4О-1,0 |
5,2 |
|
Габаритные размеры вспомогательных патронов, мм, не более: | |
|
- длина |
128,0 |
|
- диаметр наружный |
7,2 |
|
Масса 24 шт. (1 коробка) трубок индикаторных, кг, не более - ГХ-Е СО-0,25; ГХ-Е СО-5; ГХ-Е NO+NO2-0,005; ГХ-Е S02-0,007; | |
|
ГХ-Е H2S-0,0066 |
0,15 |
|
- ГХ-Е С3Н4О-1,0 с ДП |
0,18 |
|
- ГХ-Е СН2О-1,5 (50 шт.) |
0,17 |
|
- ОП |
0,17 |
|
Условия эксплуатации: - температура окружающей среды, °C: | |
|
для ГХ-Е СО-5 |
от -10 до +50 |
|
для ГХ-Е СО-0,25; ГХ-Е NO+NO2-0,005; ГХ-Е SO2-0,007; ГХ-Е H2S-0,0066 |
от +5 до +35 |
|
для ГХ-Е СН20-1,5; ГХ-Е С3Н4О-1,0; ДП |
от -5 до +35 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Срок годности трубок индикаторных, лет | |
|
- ГХ-Е СО-0,25; ГХ-Е H2S-0,0066 |
3 |
|
- ГХ-Е СО-5; ГХ-Е NO+NO2-0,005; ГХ-Е S02-0,007; ГХ-Е С3Н4О-1,0; | |
|
ГХ-Е СН2О-1,5 |
1 |
|
- ДП; оп |
1 |
наносится на коробку с трубками индикаторными типографским способом и титульный лист руководства по эксплуатации газоопределителей и трубок индикаторных типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоопределитель химический и трубки индикаторные в составе:
|
ГХ-Е |
1 шт.1 |
|
Индивидуальный комплект ЗИП к аспиратору |
- |
1 шт. |
|
Руководство по эксплуатации |
ГХ-Е.00.000 РЭ |
1 экз. |
|
Руководство по эксплуатации на аспиратор2 |
- |
1 экз. |
|
Методика поверки (копия) 3 |
МП 23-221-2020 |
1 экз. |
| ||
приведены в документе СТО МИ 2606-2018 «Методика измерений массовых концентраций (объемных долей) оксида углерода, оксидов азота, диоксида серы, сероводорода, формальдегида, акролеина в воздухе рабочей зоны, промышленных выбросах индикаторным (линейноколористическим) методом с применением газоопределителей химических типа ГХ-Е», аттестованном ФГУП «УНИИМ», аттестат аккредитации № RA.RU.311996 выдан 19.10.2016.
Нормативные и технические документы, устанавливающие требования к газоопредели-телям химическим и трубкам индикаторным ГХ-ЕПриказ Росстандарта от 14.12.2018 № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ Р 51712-2001 Трубки индикаторные. Общие технические условия
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ТУ 20.59.52-003-16625682-2020 Газоопределители химические и трубки индикаторные ГХ-Е. Технические условия
ИзготовительАкционерное общество «ПРОМБЕЗОПАСНОСТЬ» (АО «ПРОМБЕЗОПАСНОСТЬ») ИНН 6664022972
Адрес: 620130, Свердловская обл., г. Екатеринбург, ул. Степана Разина, д. 109 Телефон: +7 (343) 210-50-70
Web-сайт: www.promtrubka.ru
E-mail: promtrubka@mail.ru
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Аттестат аккредитации УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2022 г. № 337
Лист № 1 Регистрационный № 66639-17 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки магнитоизмерительные «В-Н анализатор MS-03»
Назначение средства измеренийУстановки магнитоизмерительные «В-Н анализатор MS-03» предназначены для измерения электромагнитных параметров динамической петли гистерезиса магнитопроводов и образцов магнитомягких материалов при частотах от 50 Гц до 1 МГц.
Описание средства измеренийПринцип действия установок магнитоизмерительных «В-Н анализатор MS-03» (далее -установки) основан на формировании в цепи, состоящей из намагничивающей обмотки магнитопровода с последовательно включенным шунтом - датчиком тока, ЭДС синусоидальной формы, измерении мгновенных значений тока в цепи намагничивания и ЭДС на измерительной обмотке, получении формы сигнала, пропорционального магнитному потоку, с последующим расчётом магнитных характеристик магнитопровода.
В основу работы установки положен метод оцифровки (Digitizing method), применяемый для исследования параметров петли гистерезиса магнитомягких материалов при высоких уровнях возбуждения в соответствии с международным стандартом МЭК -IEC 62044-3(2000) (Приложение А, базовая схема а).
Объектом измерений являются образцы (магнитопроводы) тороидальной, прямоугольной, овальной, Ш-образной, броневой и другой формы с замкнутой средней линией из электротехнических сталей, аморфных и нанокристаллических сплавов, пермаллоев, ферритов, магнитодиэлектриков и прочих магнитомягких материалов.
Установка магнитоизмерительная «В-Н анализатор MS-03» состоит из комплекта приборов под управлением инструментального компьютера. Установка выпускается в разных модификациях, которые отличаются наличием/отсутствием устройства экспресс присоединительного и модуля дискретного ввода-вывода, моделью усилителя мощности и генератора в соответствии с таблицей 4.
Установка может быть использована в составе автоматизированной измерительной системы (автоматическая загрузка из бункера, выгрузка и разбраковка на 4 группы по заданным пределам параметров).
Общий вид установки представлен на рисунке 1.

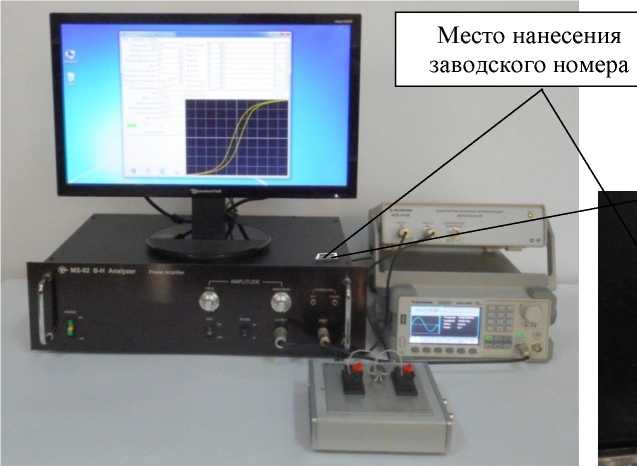

Рисунок 1 - Общий вид установки с указанием мест нанесения знака утверждения типа и заводского номера

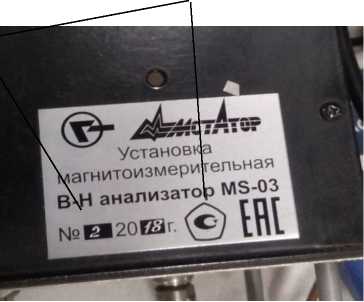

Место нанесения знака утверждения типа
Пломбирование установок магнитоизмерительных «В-Н анализатор MS-03» не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Порядковый номер установок по системе нумерации предприятия-изготовителя (заводской номер) гравируется на шильдике, наклеенном на верхней крышке усилителя мощности, в переднем правом углу.
Программное обеспечениеУстановки оснащены специальным программным обеспечением (ПО), работающим в операционной системе Windows XP и более старших версий.
ПО предназначено для управления работой установки и обеспечивает ввод исходных данных, выбор режимов измерения, управление процессом измерения, разбраковку магнитопроводов по заданным пределам параметров, обработку, хранение, представление полученных результатов в виде графиков, таблиц и протоколов, вывод результатов измерений на экран монитора компьютера и на внешние устройства.
ПО может быть запущено в исследовательском (расширенном) или производственном (экспресс) варианте, отличающемся уровнем доступа оператора к настройкам и степенью автоматизации (доступ в исследовательский режим по паролю). Первый используется для точных измерений параметров отдельных образцов с нанесением оптимальных измерительных обмоток. Второй - в условиях серийного производства для контроля и разбраковки больших партий однотипных магнитопроводов без нанесения измерительных обмоток с автозапуском вычислений по датчику установки изделия.
ПО выполняет архивацию параметров проверенных изделий с заданием ограничения размера файла. База данных измерений доступна из приложений Microsoft Office (MS Exel, MS Access). ПО автоматически сохраняет данные о дате, количестве проверенных изделий каждого наименования, количестве годных и забракованных.
Дистрибутив ПО предоставляется на CD/DVD диске.
ПО защищено электронной цифровой подписью.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
В-Н анализатор MS-03 |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.1.2.2 |
|
Цифровой идентификатор ПО |
— |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки частоты намагничивающего сигнала f, Гц Пределы допускаемой относительной погрешности установки частоты намагничивающего сигнала, % |
от 50 до 1 •IO6 включ. ±0,10 |
|
Диапазон измерений амплитуды напряженности магнитного поля Hm, А/м Пределы допускаемой относительной погрешности измерений амплитуды напряженности магнитного поля, % |
от 1 до 1 000 включ. ±1,0 |
|
Диапазон измерений амплитуды магнитной индукции Вт, Тл Пределы допускаемой относительной погрешности измерений амплитуды магнитной индукции, % |
от 0,05 до 2,40 включ. ±2,0 |
|
Диапазон измерений двойного магнитного потока 2Фт, мкВб Пределы допускаемой относительной погрешности измерений двойного магнитного потока, % |
от 1 до 1 000 включ. ±1,5 |
|
Диапазон измерений относительной амплитудной магнитной проницаемости щ (PERM) Пределы допускаемой относительной погрешности измерений относительной амплитудной магнитной проницаемости, % |
от 50 до 500 000 включ. ±5,0 |
|
Диапазон измерений коэффициента прямоугольности Br/Bm Пределы допускаемой относительной погрешности измерений коэффициента прямоугольности, % |
от 0,05 до 1,00 включ. ±(3+0,6‘Bm/Br) |
|
Диапазон измерений коэрцитивной силы по индукции Нс, А/м Пределы допускаемой относительной погрешности измерений коэрцитивной силы по индукции, % |
от 5 до 1 000 включ. ±(4+0,6-Нт/Нс) |
|
Диапазон измерений мощности магнитных потерь Рс, Вт Пределы допускаемой относительной погрешности измерений мощности магнитных потерь Pc, мощности удельных магнитных потерь Рст , мощности объемных магнитных потерь Рст в диапазоне частот от 50 Гц до 500 кГц включ., % |
от 0,01 до 50,00 включ. ±5,0 |
|
Значения погрешностей обеспечиваются в исследовательском режиме работы ПО при оптимальном выборе числа витков, дающем величину коэффициента нелинейных искажений (КНИ) сигнала в обмотке намагничивания не более 2 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Потребляемая мощность, В^А, не более |
500 |
|
Габаритные размеры генератора, мм, не более: | |
|
- высота |
133 |
|
- ширина |
312 |
|
- глубина |
328 |
|
Габаритные размеры осциллографа, мм, не более: | |
|
- высота |
70 |
|
- ширина |
260 |
|
- глубина |
210 |
|
Габаритные размеры усилителя мощности, мм, не более: | |
|
- высота |
140 |
|
- ширина |
480 |
|
- глубина |
350 |
|
Габаритные размеры устройства универсального присоединительного, мм, не более: | |
|
- высота |
70 |
|
- ширина |
165 |
|
- глубина |
170 |
|
Масса, кг, не более: | |
|
- генератор |
8,0 |
|
- осциллограф |
0,9 |
|
- усилитель мощности |
12,0 |
|
- устройство универсальное присоединительное |
0,7 |
|
Условия эксплуатации: | |
|
- диапазон рабочих температур, °С |
от +5 до +40 |
|
- относительная влажность воздуха (t = +25 °C), %, не |
90 |
|
более |
от 84,0 до 106,7 |
|
- атмосферное давление, кПа | |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
2 000 |
|
При замене приборов масса и габаритные размеры могут отличаться. |
наносится на титульный лист руководства по эксплуатации на установку в левой верхней части листа типографским методом или методом наклейки и на шильдике, наклеенном на верхней крышке усилителя мощности, в переднем правом углу.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов низкочастотный, регистрационный номер в Федеральном информационном фонде 6703-02 1 |
Г3-112/1 |
1 шт. |
|
Осциллограф цифровой запоминающий двухканальный, регистрационный номер в Федеральном информационном фонде 40253-08 1 |
АСК-3106 |
1 шт. |
|
Усилитель мощности специализированный 2 |
КВШУ.469118.002 |
1 шт. |
|
Усилитель мощности специализированный 3 |
КВШУ.469118.003 |
1 шт. |
|
Устройство универсальное измерительное присоединительное |
Я1М3.605.149 |
1 шт. |
|
Устройство экспресс присоединительное 3 |
Я1М3.605.100 |
1 шт. |
|
Модуль дискретного ввода-вывода 3 |
АСЕ-1016 |
1 шт. |
|
Программное обеспечение 4 |
В-Н анализатор MS-03 |
1 шт. |
|
Установка магнитоизмерительная «В-Н анализатор MS-03». Руководство по эксплуатации |
КВШУ.411734.002 РЭ |
1 экз. |
|
ГСИ. Установки магнитоизмерительные «В-Н анализатор MS-03». Методика поверки |
МП 93-261-2016 |
1 экз. |
|
Комплект кабелей и замыкателей |
- |
1 шт. |
|
Образец контрольный 5 |
КО |
1 шт. |
Компьютер инструментальный, принтер, системы акустические комплектуются Заказчиком. | ||
приведены в КВШУ.411734.002 РЭ «Установка магнитоизмерительная «В-Н анализатор MS-03». Руководство по эксплуатации» раздел 2.6 «Устройство и работа», раздел 5 «Порядок работы».
Нормативные и технические документы, устанавливающие требования к установкам магнитоизмерительным «В-Н анализатор MS-03»ГОСТ Р 8.799-2012 «ГСИ. Государственная поверочная схема для средств измерений мощности магнитных потерь в магнитомягких материалах»
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»
ГОСТ 12119.4-98 «Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения удельных магнитных потерь и действующего значения напряженности магнитного поля»
ГОСТ 12119.5-98 «Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения амплитуд магнитной индукции и напряженности магнитного поля»
ГОСТ 12635-67 «Материалы магнитомягкие высокочастотные. Методы испытаний в диапазоне частот от 10 кГц до 1 МГц»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
МИ 1918-88 «Рекомендация. ГСИ. Магнитные характеристики образцов магнитомягких сплавов. Методика выполнения измерений в диапазоне частот 50 Гц - 20 кГц»
ТУ 4222 - 003 - 26002976 - 2015 «Установка магнитоизмерительная «В-Н анализатор MS-03». Технические условия»
IEC 62044-3(2000) «Сердечники из магнитомягких материалов. Методы измерения. Часть 3. Магнитные свойства при высоком уровне возбуждения» / «Cores made of soft magnetic materials. Measuring methods. Part 3. Magnetic properties at high excitation level»
ИзготовительПубличное акционерное общество «Мстатор» (ПАО «Мстатор»)
Адрес: 174400, Новгородская область, г. Боровичи, ул. А.Невского, д.10
ИНН 5320002221
Телефон: (81664) 44-288, факс: (81664) 44-284
Web-сайт: http:// www.mstator.ru/
E-mail: amotek1999@mail.ru
Испытательный центрФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18 , факс: (343) 350-20-39
Web-сайт: http://www.uniim.ru/
E-mail: uniim@uniim.ru
Уникальный номер в реестре аккредитованных лиц ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
