95483-25 Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-1 ПНС № 4 с УПСВ Мало-Балыкского месторождения ЦППН-9
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-1 ПНС № 4 с УПСВ Мало-Балыкского месторождения 11,111111-9 (далее - СИКНС) предназначена для измерений массы нефтегазоводяной смеси и массы нетто нефти.

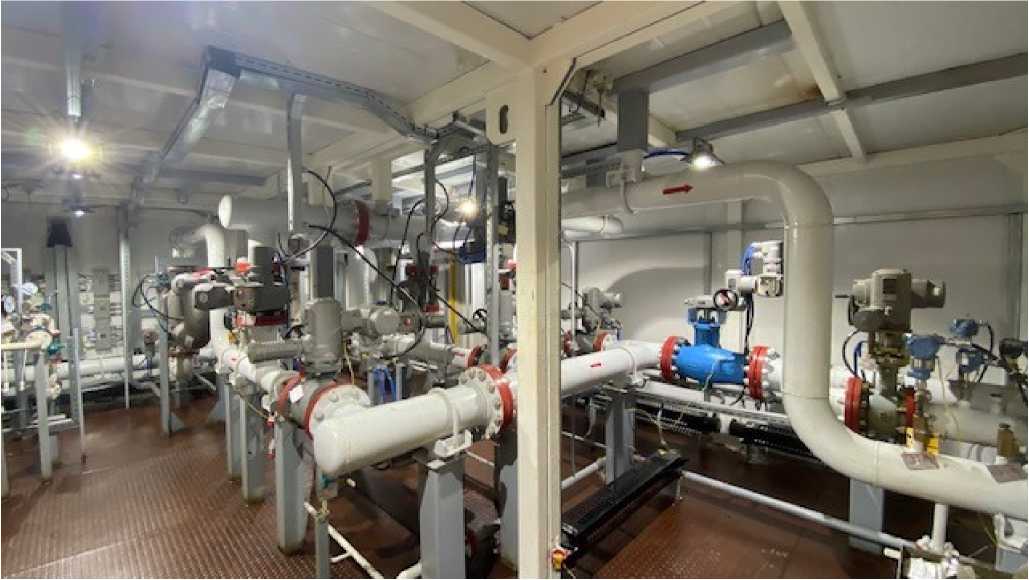

Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-1 ПНС № 4 с УПСВ Мало-Балыкского месторождения ЦППН-9
Рисунок № 1
