81663-21 Система измерений количества и показателей качества нефти № 421 ПСП "Уфа"
(1, 8, 0, 8, 8, 4)
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 421 ПСП «Уфа» (далее - СИКН) предназначена для автоматизированных измерений массы нефти.
Внешний вид.
Система измерений количества и показателей качества нефти № 421 ПСП "Уфа"
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи - 16.05.2021
ID в реестре СИ - 1387866
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз")
Страна - РОССИЯ
Населенный пункт - г. Видное, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2006
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1016 от 2023.05.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 421 ПСП "Уфа" (1, 8, 0, 8, 8, 4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81257-21 |
Система измерений количества и показателей качества нефти № 656 на ЦПС Юг Новопортовского НГКМ ООО "Газпромнефть-Ямал", 1, 8, 0, 5, 2, 7 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81660-21 |
Система измерений количества и показателей качества нефти № 418 ПСП "Уфа", 1, 8, 0, 8, 5, 5 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81659-21 |
Система измерений количества и показателей качества нефти № 417 ПСП "Уфа", 1, 8, 0, 8, 5, 6 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81663-21 |
Система измерений количества и показателей качества нефти № 421 ПСП "Уфа", 1, 8, 0, 8, 8, 4 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81664-21 |
Система измерений количества и показателей качества нефти № 423 ПСП "Уфа", 1, 8, 0, 8, 8, 5 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81662-21 |
Система измерений количества и показателей качества нефти № 420 ПСП "Уфа", 1, 8, 0, 8, 8, 6 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
81661-21 |
Система измерений количества и показателей качества нефти № 419 ПСП "Уфа", 1, 8, 0, 8, 8, 7 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
82050-21 |
Система измерений количества и показателей качества нефти № 419 ПСП "Уфа", 1 Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
|
88910-23 |
Система измерений количества и показателей качества нефтепродуктов № 1270, отгружаемых АО "СНПЗ" на ПСП ЛПДС "Сызрань - 1" АО "Транснефть - Дружба", Обозначение отсутствует Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз") (РОССИЯ г. Видное, Московская обл.) |
ОТ МП |
1 год |
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Система измерений количества и показателей качества нефти № 421 ПСП "Уфа" (1, 8, 0, 8, 8, 4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система измерений количества и показателей качества нефти № 421 ПСП "Уфа" (1, 8, 0, 8, 8, 4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в комплексе измерительно-вычислительном ИМЦ-03 (далее по тексту - ИМЦ-03) и компьютере автоматизированного рабочего места (АРМ) оператора ПО «ФОРВАРД». Идентификационные данные ПО указаны в таблице 2.
Уровень защиты ПО высокий в соответствии с Р 50.2.077 - 2014.
Таблица 2- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
ПО «ФОРВАРД» |
ПО ИМЦ-03 | |||
|
Идентификационное наименование ПО |
ArmAdll |
ArmMX.dll |
ArmF.dll |
oil tm.exe |
|
Номер версии (идентификационный номер ПО) |
4.0.0.1 |
4.0.0.2 |
4.0.0.2 |
342.04.02 |
|
Цифровой идентификатор ПО |
8B71AF71 |
0C7A65BD |
96ED4C9B |
02BF428E |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Инструкция. ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 421 ПСП «Уфа» Черкасского НУ АО «Транснефть-Урал», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2018.32235.
Нормативные и технические документы
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти.
При косвенном методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов: преобразователя расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет компьютер автоматизированного рабочего места оператора, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее - БИК), системы обработки информации, блока контрольно-резервной линии (далее - БКЛ), общего для СИКН №№ 421, 418, 419. В вышеприведенные блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы нефти, контроле и измерении параметров качества нефти, контроле технологических режимов работы СИКН. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее ко мпоненты.
Измерительные компоненты СИКН, участвующие в измерении массы нефти, контроле и измерении параметров качества нефти, приведены в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1. Часть измерительных компонентов СИКН, приведенных в таблице 3, формируют вспомогательные измерительные каналы (ИК) метрологические характеристики которых определяются комплектным методом.
Таблица 1 - Состав СИКН
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 150 мм* |
15427-01 |
|
Преобразователи плотности жидкости измерительные модели 7835 |
15644-01, 52638-13** |
|
Преобразователь плотности и вязкости жидкости измерительный модели 7829 |
15642-01, 15642-06** |
|
Преобразователи давления измерительные 3051S |
24116-02, 66525-17** |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-01, 22257-11** |
|
Преобразователи измерительные 644 к датчикам температуры |
14683-00 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-01, 14557-10** |
|
Комплекс измерительно-вычислительный «ИМЦ-03» (далее - ИМЦ-03) |
19240-05 |
|
Преобразователь объема жидкости лопастной Smith Meter c Ду 10'' модели JB-10* |
12749-00 |
|
Преобразователи давления измерительные 3051 |
14061-99, 14061-04**, 14061-10** |
|
Датчик давления АМ-2000** |
35035-07 |
|
Преобразователи измерительные 3144P** |
14683-09 |
|
* Далее по тексту - преобразователи расхода. ** Измерительные компоненты, находящиеся на хранении (применяются при необходимости замены измерительных компонентов) | |
В состав СИКН входят показывающие средства измерений давления и температуры, а также объемного расхода нефти в БИК, применяемые для контроля технологических режимов работы СИКН.
СИКН обеспечивает выполнение следующих основных функций:
-
- автоматические измерения объема нефти в рабочем диапазоне расхода;
-
- автоматизированные измерения массы нефти косвенным методом динамических измерений в рабочем диапазоне расхода;
-
- автоматические измерения температуры, давления (избыточное, дифференциальное), плотности, вязкости и объемной доли воды в нефти;
-
- измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
-
- проведение контроля метрологических характеристик ИК БИЛ и БКЛ с применением поверочной установки;
-
- проведение контроля метрологических характеристик ИК БИЛ с применением ИК БКЛ, общего для СИКН №№ 421, 418, 419;
-
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;
-
- вычисление массы нетто нефти;
-
- автоматическое регулирование расхода нефти через блок измерений показателей качества нефти для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;
-
- автоматический и ручной отбор проб;
- защита информации от несанкционированного доступа;
- регистрация и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах преобразователей расхода (см. рисунок 1), устанавливают пломбы, несущие на себе знак поверки (оттиск клейма поверителя). Места установки пломб указаны на рисунке 1.

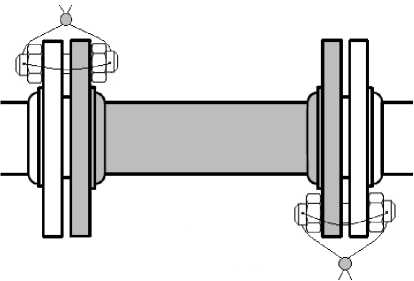

Рисунок 1 - Места установки пломб
