Номер по Госреестру СИ: 81038-21
81038-21 Установки поверочные
(УПСМ)
Назначение средства измерений:
Установки поверочные УПСМ (далее - установки) предназначены для воспроизведения заданного объемного расхода и объема газа.
Установки применяются для поверки и калибровки счетчиков газа, преобразователей расхода газа, датчиков газа, а также расходомеров в диапазоне измерений установки.
Внешний вид.

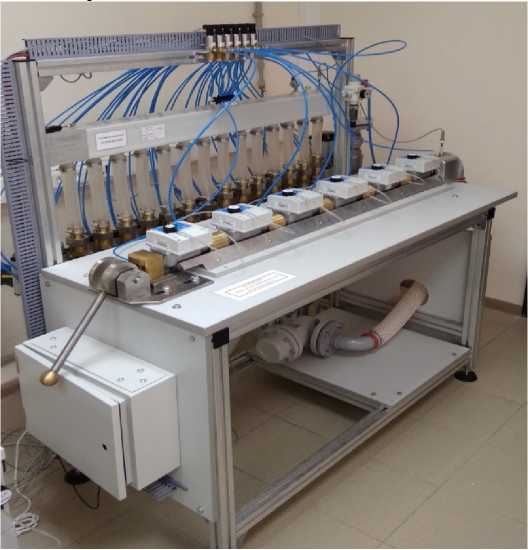

Установки поверочные
Рисунок № 1
Внешний вид.

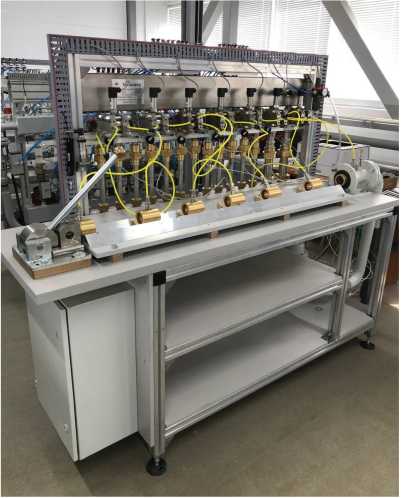

Установки поверочные
Рисунок № 2
Внешний вид.
Установки поверочные
Рисунок № 3
Внешний вид.
Установки поверочные
Рисунок № 4
Общие сведения
Дата публикации - 13.03.2021
Срок свидетельства - 05.03.2026
Номер записи - 180220
ID в реестре СИ - 1386526
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исп. УПСМ 0,01/80, исп. УПСМ 0,005/80, исп. УПСМ 0,005/50, исп. УПСМ 0,005/30,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Техномер" (ООО "Техномер")
Страна - РОССИЯ
Населенный пункт - Нижегородcкая обл., г. Арзамас, ул. Калинина, 68
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2224 от 2022.09.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№825 от 2024.03.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№237 от 2021.03.05 Об утверждении типа средств измерений
Наличие аналогов СИ: Установки поверочные (УПСМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Техномер" (ООО "Техномер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81038-21 05.03.2026 |
Установки поверочные, УПСМ Общество с ограниченной ответственностью "Техномер" (ООО "Техномер") (РОССИЯ Нижегородcкая обл., г. Арзамас, ул. Калинина, 68) |
ОТ МП |
2 года |
|
90324-23 30.10.2028 |
Установки поверочные мобильные, УПМ Общество с ограниченной ответственностью "Техномер" (ООО "Техномер") (РОССИЯ Нижегородcкая обл., г. Арзамас, ул. Калинина, 68) |
ОТ МП |
1 год |
|
93381-24 03.10.2029 |
Корректоры объема газа, ТМ-07 Общество с ограниченной ответственностью "Техномер" (ООО "Техномер") (РОССИЯ Нижегородcкая обл., г. Арзамас, ул. Калинина, 68) |
ОТ МП |
5 лет |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Кто поверяет Установки поверочные (УПСМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 15 | 10 | 5 | 0 | 5 | 5 | 0 |
Стоимость поверки Установки поверочные (УПСМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО установок имеет метрологически значимую часть (исполняемая библиотека upsm.dll) и метрологически незначимую часть (вспомогательные файлы интерфейса управления). ПО имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов результатов поверки, файл с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных с результатами поверки счетчиков. Запуск исполняемого файла защищен паролем.
Для метрологически значимой части (upsm.dll) установки приводятся цифровые идентификаторы (контрольные суммы), вычисленные с помощью алгоритма MD5, которые проверяются при проведении поверки установки.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
upsm.dll |
|
Номер версии (идентификационный номер) |
1.5.0.0 |
|
Цифровой идентификатор ПО |
AB8B6FE8B05047DC7D8C8688E542344E |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаУстановка поверочная УПСМ 0,005/30 ТМРА2132Р001 зад. №
Гзд дыпрска 2020 г.
Заводской номер
Доберительные границы относительной погрешности ± 0,3%
Сделано б России
Рисунок 3 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечениеПО установок имеет метрологически значимую часть (исполняемая библиотека upsm.dll) и метрологически незначимую часть (вспомогательные файлы интерфейса управления). ПО имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов результатов поверки, файл с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных с результатами поверки счетчиков. Запуск исполняемого файла защищен паролем.
Для метрологически значимой части (upsm.dll) установки приводятся цифровые идентификаторы (контрольные суммы), вычисленные с помощью алгоритма MD5, которые проверяются при проведении поверки установки.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
upsm.dll |
|
Номер версии (идентификационный номер) |
1.5.0.0 |
|
Цифровой идентификатор ПО |
AB8B6FE8B05047DC7D8C8688E542344E |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение воспроизводимого объёмного расхода воздуха в зависимости от варианта исполнения, м3/ч |
20; 30; 50; 80 |
|
Минимальное значение воспроизводимого объёмного расхода |
0,003; 0,005; 0,01; |
|
воздуха в зависимости от варианта исполнения, м3/ч |
0,016; 0,02 |
|
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % |
±0,3 |
|
Диапазон измерений каналов температуры, °С |
от +10 до +30 |
|
Предел допускаемой абсолютной погрешности канала температуры, °С |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество одновременно поверяемых счётчиков газа, шт. |
не более 6 |
|
Поверочная среда |
атмосферный воздух |
|
Напряжение и частота питающей сети переменного тока: - установки и периферийных устройств, В |
230-22 |
|
- вакуумного насоса, В |
400±38 |
|
- частота тока, Г ц |
50±1 |
|
Потребляемая мощность, кВт, не более |
10 |
|
Габаритные размеры длинахширинахвысота, не более, мм
|
2500x1000x2000 1000x1000x1800 |
|
Средний срок службы, не менее, лет |
10 |
|
Средняя наработка на отказ, не менее, ч |
18000 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
наносится на маркировочную табличку установок, которая находится на несущей раме, электрохимическим или лазерным способом, и в центр титульных листов эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2.3 ТМР.421324.002 РЭ «Установки поверочные УПСМ. Руководство по эксплуатации.».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ПравообладательОбщество с ограниченной ответственностью «Техномер»
(ООО «Техномер»)
ИНН 5243026514
Адрес: Россия, 607220, Нижегородская область, г. Арзамас, ул. Калинина, 68
Тел.: (83147) 7-66-72; факс: (83147) 7-66-74 Факс: (83147) 7-66-74
Web-сайт: https://tehnomer.ru/
E-mail: info@tehnomer.ru
Изготовитель
Общество с ограниченной ответственностью «Техномер»(ООО «Техномер»)
ИНН 5243026514
Адрес: Россия, 607220, Нижегородская область, г. Арзамас, ул. Калинина, 68
Тел.: (83147) 7-66-72; факс: (83147) 7-66-74 Факс: (83147) 7-66-74
Web-сайт: https://tehnomer.ru/
E-mail: info@tehnomer.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-cайт: www.vniir.org
Е-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Техномер»(ООО «Техномер»)
ИНН 5243026514
Адрес: Россия, 607220, Нижегородская область, г. Арзамас, ул. Калинина, 68
Тел.: (83147) 7-66-72; факс: (83147) 7-66-74 Факс: (83147) 7-66-74
Web-сайт: https://tehnomer.ru/
E-mail: info@tehnomer.ru
Принцип действия установок основан на сравнении пропущенного через установки контрольного объёма воздуха с показаниями поверяемых средств измерений, включенных последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка. Установки применяются для поверки бытовых счетчиков газа в диапазоне воспроизводимых расходов установки.
В качестве эталонных преобразователей расхода в установках применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.
Установки состоят из клапанно-соплового блока, приборного блока, вакуумных насосов, монтажного стола, соединительных трубопроводов и шлангов.
Клапанно-сопловой блок предназначен для обеспечения и поддержания необходимого расхода воздуха согласно технической документации поверяемого средства измерений. В состав клапанно-соплового блока входит набор критических сопел, соединительные магистрали, пневматические клапаны, входной и выходной коллекторы. Работа пневматических клапанов осуществляется посредством сжатого воздуха, подаваемого из компрессора или централизованной линии. Для создания требуемого расхода и поддержания необходимой величины разряжения за критическими соплами применены вакуумные насосы.
Приборный блок предназначен для размещения блока питания, устройства управления вакуумными клапанами, элементов электрической схемы и органов управления. Также в состав приборного блока входят цифровые и аналоговые измерительные каналы преобразователей влажности, генератор частоты, времени и счетчики импульсов, а также два канала измерения температуры газа перед критическими соплами и после поверяемых счетчиков газа. Значение влажности измеряется с помощью измерителя влажности и температуры ИВТМ-7 (регистрационный номер 71394-18). Организовано автоматизированное рабочее место оператора, оснащённое специализированным программным обеспечением (далее ПО).
Установки выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел.
Структура условного обозначения установок:
УПСМ ХХХХ / ХХ
Максимальное значение воспроизводимого объёмного расхода воздуха
Минимальное значение воспроизводимого объёмного расхода воздуха
Пломбирование установки не предусмотрено. Общий вид установки представлен на рисунке 1.
Заводской номер наносится на информационную табличку в формате XX электрохимическим или лазерным способом.
Рисунок 1 - Общий вид установки поверочной УПСМ XXXX/20, XXXX/30, XXXX/50
Рисунок 2 - Общий вид установки поверочной УПСМ XXXX/80
Знак утверждения типа
Установка поверочная УПСМ 0,005/30 ТМРА2132Р001 зад. №
Гзд дыпрска 2020 г.
Заводской номер
Доберительные границы относительной погрешности ± 0,3%
Сделано б России
Рисунок 3 - Место нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение воспроизводимого объёмного расхода воздуха в зависимости от варианта исполнения, м3/ч |
20; 30; 50; 80 |
|
Минимальное значение воспроизводимого объёмного расхода |
0,003; 0,005; 0,01; |
|
воздуха в зависимости от варианта исполнения, м3/ч |
0,016; 0,02 |
|
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % |
±0,3 |
|
Диапазон измерений каналов температуры, °С |
от +10 до +30 |
|
Предел допускаемой абсолютной погрешности канала температуры, °С |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество одновременно поверяемых счётчиков газа, шт. |
не более 6 |
|
Поверочная среда |
атмосферный воздух |
|
Напряжение и частота питающей сети переменного тока: - установки и периферийных устройств, В |
230-22 |
|
- вакуумного насоса, В |
400±38 |
|
- частота тока, Г ц |
50±1 |
|
Потребляемая мощность, кВт, не более |
10 |
|
Габаритные размеры длинахширинахвысота, не более, мм
|
2500x1000x2000 1000x1000x1800 |
|
Средний срок службы, не менее, лет |
10 |
|
Средняя наработка на отказ, не менее, ч |
18000 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
