Номер по Госреестру СИ: 93381-24
93381-24 Корректоры объема газа
(ТМ-07)
Внешний вид.
Корректоры объема газа
Рисунок № 1
Внешний вид.
Корректоры объема газа
Рисунок № 2
Внешний вид.
Корректоры объема газа
Рисунок № 3
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства - 03.10.2029
Номер записи - 195204
ID в реестре СИ - 1420305
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Без модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Техномер" (ООО "Техномер")
Страна - РОССИЯ
Населенный пункт - Нижегородcкая обл., г. Арзамас, ул. Калинина, 68
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2312 от 2024.10.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
№137 от 2025.01.23 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 3 октября 2024 г. № 2312 «Об утверждении типов средств измерений»
№879 от 2025.04.30 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ (1)
№879 от 2025.04.30 Приказ №879 от 30.04.2025 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ (1)
№962 от 2025.05.15 ПРИКАЗ Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Корректоры объема газа (ТМ-07)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Техномер" (ООО "Техномер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81038-21 05.03.2026 |
Установки поверочные, УПСМ Общество с ограниченной ответственностью "Техномер" (ООО "Техномер") (РОССИЯ Нижегородcкая обл., г. Арзамас, ул. Калинина, 68) |
ОТ МП |
2 года |
|
90324-23 30.10.2028 |
Установки поверочные мобильные, УПМ Общество с ограниченной ответственностью "Техномер" (ООО "Техномер") (РОССИЯ Нижегородcкая обл., г. Арзамас, ул. Калинина, 68) |
ОТ МП |
1 год |
|
93381-24 03.10.2029 |
Корректоры объема газа, ТМ-07 Общество с ограниченной ответственностью "Техномер" (ООО "Техномер") (РОССИЯ Нижегородcкая обл., г. Арзамас, ул. Калинина, 68) |
ОТ МП |
5 лет |
|
95476-25 15.05.2030 |
Комплексы промышленного учета газа, ПК-ТМ Общество с ограниченной ответственностью "Техномер" (ООО "Техномер") (РОССИЯ Нижегородcкая обл., г. Арзамас, ул. Калинина, 68) |
ОТ МП |
4 года - для исполнений ПК-ТМ-Т2, ПК-ТМ-Р2; 5 лет - для исполнений ПК-ТМ-Т1, ПК-ТМ-Р1 |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Корректоры объема газа (ТМ-07)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 3 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Корректоры объема газа (ТМ-07)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) корректора встроенное и является его неотъемлемой частью.
ПО корректоров защищено многоуровневой системой защиты, реализованной в виде уровней доступа. Уровни доступа пользователей задают доступ к изменению данных по паролю через пользовательские интерфейсы. Для защиты параметров, подлежащих калибровке, используется калибровочный замок, который открывается нажатием кнопки на плате, защищаемой пломбой поверителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TM-07 |
|
Номер версии ПО |
1.XXXXXX* |
|
Цифровой идентификатор ПО (контрольная сумма) |
0X9937C36** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
* Идентификационное наименование состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. ** Контрольная сумма для метрологически значимой части. | |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корректора методом цифровой печати и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 руководства по эксплуатации ТМР.408843.300 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1^107 Па»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТМР.408843.300 ТУ Корректор объема газа ТМ-07. Технические условия.
Правообладатель:Общество с ограниченной ответственностью «Техномер» (ООО «Техномер») ИНН 5243026514
Юридический адрес: 607220, Нижегородская обл., г. Арзамас, ул. Калинина, д. 68 Телефон:(83147) 7-66-74, факс (83147) 7-66-74
E-mail: info@tehnomer.ru
Изготовитель
Общество с ограниченной ответственностью «Техномер» (ООО «Техномер»)ИНН 5243026514
Адрес: 607220, Нижегородская обл., г. Арзамас, ул. Калинина, д. 68
Телефон:(83147) 7-66-74, факс (83147) 7-66-74
E-mail: info@tehnomer.ru
Испытательный центр
: Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП») Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Правообладатель
: Общество с ограниченной ответственностью «Техномер» (ООО «Техномер») ИНН 5243026514Юридический адрес: 607220, Нижегородская обл., г. Арзамас, ул. Калинина, д. 68 Телефон:(83147) 7-66-74, факс (83147) 7-66-74
E-mail: info@tehnomer.ru
Принцип действия корректора основан на измерении количества импульсов от счетчиков газа, давления, температуры и вычисления объема газа, приведенного к стандартным условиям с учетом вычисленных коэффициентов сжимаемости.
Корректор предназначен для работы совместно со счетчиками объема газа, имеющими импульсный выходной сигнал, пропорциональный объему газа в рабочих условиях, и обеспечения автоматического учета потребления газа.
Конструктивно корректор состоит из вычислителя, датчика импульсов, преобразователя абсолютного давления, преобразователя температуры. Опционально в состав корректора могут входить преобразователь разности (перепада) давлений и дополнительный преобразователь температуры для контроля технологических параметров.
Вычислитель представляет собой микропроцессорное устройство, позволяющее выполнять измерение требуемых параметров, выполнять вычисления, а также хранить и выводить полученную информацию на внешние устройства. Вычислитель состоит из пластмассового корпуса, закрепленного на металлической пластине, электронного дисплея с пленочной клавиатурой, электронной платы вычислителя, батарейных элементов питания. Опционально корректор может быть оснащен встроенным модулем телеметрии (модулем беспроводной передачи данных).
Взаимодействие с корректором для просмотра информации происходит с помощью встроенного дисплея и клавиатуры. Обмен корректора с внешними устройствами, а также настройка корректора выполнятся по оптическому интерфейсу и проводному интерфейсу RS-485.
Корректор обеспечивает выполнение следующих функций:
-
- подсчет импульсов от счетчиков объема газа;
-
- измерение температуры и давления газа;
-
- вычисление объемного расхода и объема газа, приведенных к стандартным условиям;
-
- вычисление коэффициента сжимаемости по ГОСТ 30319.2-2015, ГОСТ Р 70927-2023;
-
- регистрация нештатных событий при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора;
-
- формирование и хранение архивов измеренных и расчетных параметров;
-
- формирование архива событий;
-
- передача измеренной и вычисленной информации по оптическому интерфейсу и проводному интерфейсу RS-485 связи во внешние системы обработки информации.

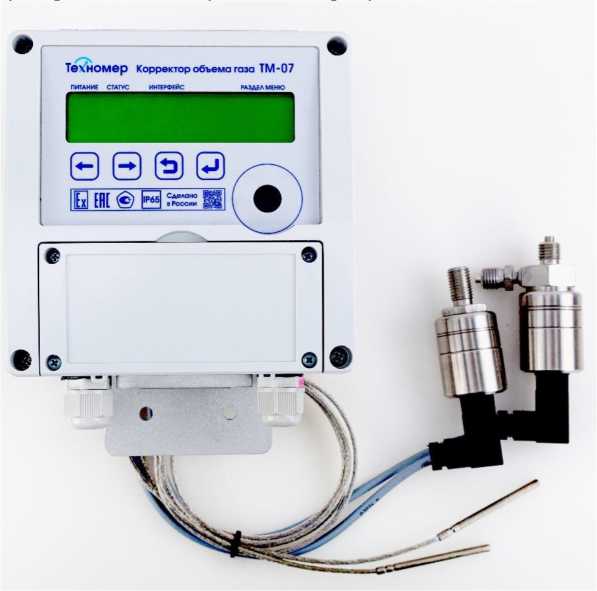

Общий вид корректора представлен на рисунке 1.
Заводской номер корректора представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится типографическим способом на шильдик, размещенный на левой стороне корпуса корректора, печатается в паспорте на корректор и записывается в энергонезависимую память корректора при выпуске из производства. Места расположения заводского номера и знака утверждения типа указаны на рисунке 2.
Рисунок 1 - Общий вид корректора

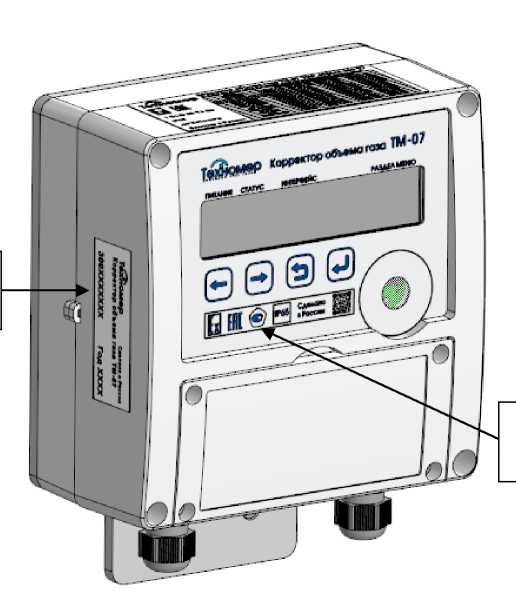

Место нанесения
заводского номера
Место нанесения
знака утверждения
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
В корректоре пломбируют пластмассовый кожух, закрывающий доступ к электронной плате вычислителя, путем нанесения знака поверки на специальную мастику в чаше винтов крепления пластмассового кожуха.

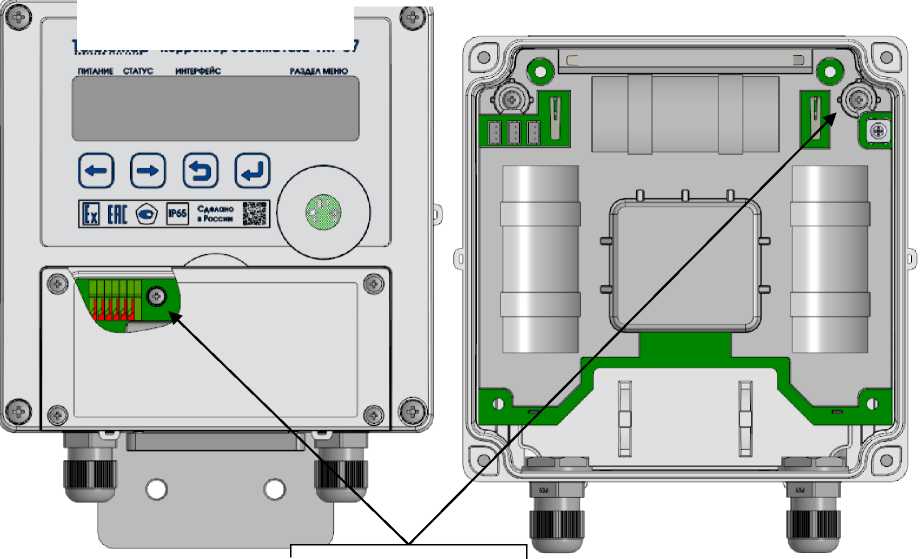

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.
TexfioMep Корректор объема газа ТМ-07
Знак поверки
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки (элементы питания и измерительные преобразователи условно не показаны)
Значение от 0,08 до 7,5* от -40 до +60
от -40 до +60
Таблица 2 - Метрологические характеристики________________
_________________Наименование параметра________________ Диапазон измерений абсолютного давления , МПа___________
Диапазон измерений температуры газа, °С___________________
Диапазон измерений температуры для контроля технологических параметров, °С
|
Диапазон измерений разности давлений*, кПа |
от 0 до 40* |
|
Пределы допускаемой относительной погрешности измерения абсолютного давления газа , % |
±0,25; ±0,15** |
|
Пределы допускаемой относительной погрешности измерения температуры газа, % |
±0,1 |
|
Пределы допускаемой относительной погрешности вычисления объема газа, приведенного к стандартным условиям, % |
±0,01 |
|
Пределы допускаемой относительной погрешности приведения объема газа к стандартным условиям с учетом погрешности измерений давления, температуры и вычисления коэффициента сжимаемости , % |
±0,27; ±0,19** |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения разности давлений, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерения температуры для контроля технологических параметров, % |
±0,1 |
|
* Указаны максимальные границы измерений. Диапазон измерений выбирается при заказе и определяется диапазоном применяемого преобразователя. ** Выбирается при заказе. | |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование параметра |
Значение |
|
Частота импульсного сигнала от счетчика газа, Гц, не более |
8 |
|
Интерфейсы связи |
графический (дисплей); оптический; проводной RS-485; беспроводной (опционально) |
|
Параметры электрического питания:
|
3,6 от 5 до 9 |
|
Условия эксплуатации:
|
от -40 до +60 до 95 от 84 до 106,7 |
|
Габаритные размеры, мм, не более
|
160 110 200 |
|
Масса, кг, не более |
3 |
|
Маркировка взрывозащиты |
1 Ex ib IIB T4 Gb |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
