Принцип действия установок основан на сравнении результатов одновременных измерений объёмного расхода или объема измеряемой среды поверяемым счётчиком (расходомером) и установкой, включенных последовательно в измерительную магистраль.

Установки применяются в качестве эталона при поверке, калибровке и испытаниях счётчиков (расходомеров) газа в условиях стационарных и передвижных поверочных лабораторий.

Установки изготавливаются в двух исполнениях, которые отличаются диапазонами измерений (воспроизведения) объемного расхода газа: УПМ-0,012/12-Х и УПМ-0,012/18-Х, где X - номер модификации.

Установки имеют две модификации в зависимости от способа управления:

• - модификация 1 управляется с помощью ЭВМ, встроенной в конструкцию;

• - модификация 2 управляется с помощью внешней ЭВМ, подключаемой по интерфейсу USB.

Все исполнения и модификации установок являются переносными.

Корпус установок изготовлен из ударопрочного износостойкого пластика, цветовая гамма кейса может быть изменена по решению изготовителя в одностороннем порядке.

В состав установок входят:

• - модуль преобразователей расхода;

• - средства измерений утвержденного типа:

• •    преобразователь давления измерительный DMP 331i (регистрационный № 7592519);

• •    термопреобразователь платиновый технический ТПТ (регистрационный № 1542006);

• - комплект измерительных магистралей;

• - электронное управляющее устройство (ЭУУ);

• - электронно-вычислительная машина (ЭВМ) (только для установок модификации 1) с комплектом установленного программного обеспечения. ЭВМ отображает информацию о поверке счётчиков газа в ручном и автоматизированном режимах, осуществляет автоматизированный расчёт относительной погрешности поверяемого счётчика, выполняет архивирование в энергонезависимой памяти результатов поверки, а также передачу архивной информации и протокола поверки на внешние устройства;

• - блок задачи расхода, используемый для создания стабильного расхода потока воздуха через установку и поверяемое средство измерений;

• - комбинированный блок питания, обеспечивающий работу установки от сети 230В, 50 Гц, а также автономную работу от встроенного аккумулятора.

Программное обеспечение, с помощью которого осуществляется управление установками модификаций 1 и 2, является идентичным.

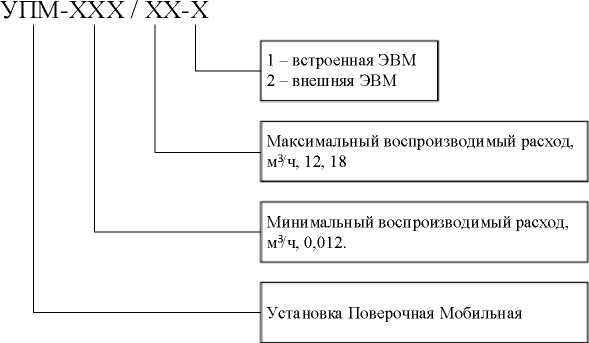

Структура условного обозначения установки:

Общий вид установок с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки и заводского номера представлен на рисунке 1.

с*

Гочномор

УПМ^..

Рисунок 1 - Общий вид установок поверочных мобильных УПМ модификации 1 (со встроенной ЭВМ) и модификации 2 (с внешней ЭВМ) 1 - место нанесения знака поверки; 2 - место нанесения пломбы предприятия -изготовителя; 3 - место нанесения знака утверждения типа; 4 - место нанесения заводского номера

Заводской номер, состоящий из одиннадцати цифр, обозначение исполнения и модификации установок наносятся на маркировочную табличку методом лазерной гравировки. Маркировочная табличка закреплена на крышке установки.

Пломбирование установок осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашке пломбировочной на крепёжном винте лицевой панели.

Таблица 4 - Комплектность средства измерения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
