Номер по Госреестру СИ: 95476-25
95476-25 Комплексы промышленного учета газа
(ПК-ТМ)
Назначение средства измерений:
Комплексы промышленного учета газа ПК-ТМ (далее - комплекс) предназначены для измерения объема и объемного расхода неагрессивного, сухого газа при рабочих и стандартных условиях (температура 20 °С, давление 101,325 кПа), а также для измерения температуры газа, абсолютного давления газа и контроля технологических параметров (разности (перепада) давлений и температуры окружающей среды при наличии соответствующих преобразователей).

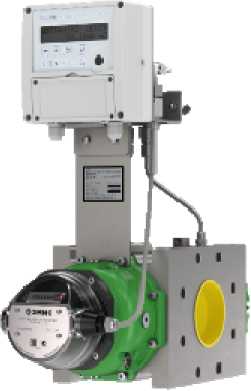

Внешний вид.
Комплексы промышленного учета газа
Рисунок № 1

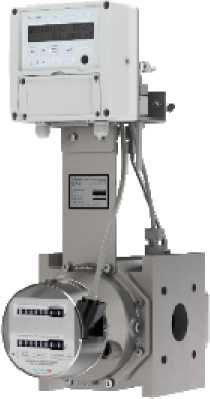

Внешний вид.
Комплексы промышленного учета газа
Рисунок № 2
Внешний вид.
Комплексы промышленного учета газа
Рисунок № 3

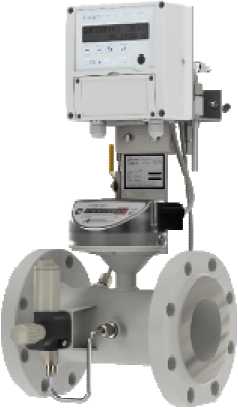

Внешний вид.
Комплексы промышленного учета газа
Рисунок № 4

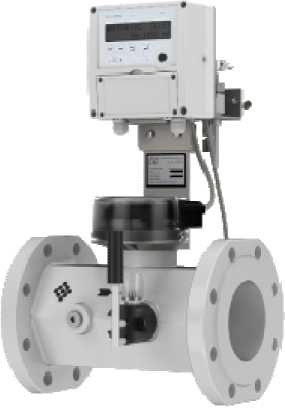

Внешний вид.
Комплексы промышленного учета газа
Рисунок № 5

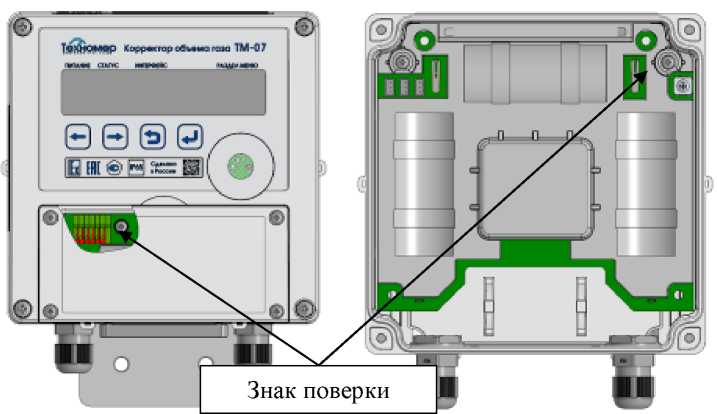

Внешний вид.
Комплексы промышленного учета газа
Рисунок № 6
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 15.05.2030
Номер записи - 197250
ID в реестре СИ - 1425615
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года - для исполнений ПК-ТМ-Т2, ПК-ТМ-Р2;
5 лет - для исполнений ПК-ТМ-Т1, ПК-ТМ-Р1
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПК-ТМ-Т2, ПК-ТМ-Т1.БТ, ПК-ТМ-Р1.БТ, ПК-ТМ-Р1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Техномер" (ООО "Техномер")
Страна - РОССИЯ
Населенный пункт - Нижегородcкая обл., г. Арзамас, ул. Калинина, 68
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 13
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1797 дн.
Приказы РСТ, где упоминается данный тип СИ
№962 от 2025.05.15 ПРИКАЗ Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Комплексы промышленного учета газа (ПК-ТМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Техномер" (ООО "Техномер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81038-21 05.03.2026 |
Установки поверочные, УПСМ Общество с ограниченной ответственностью "Техномер" (ООО "Техномер") (РОССИЯ Нижегородcкая обл., г. Арзамас, ул. Калинина, 68) |
ОТ МП |
2 года |
|
90324-23 30.10.2028 |
Установки поверочные мобильные, УПМ Общество с ограниченной ответственностью "Техномер" (ООО "Техномер") (РОССИЯ Нижегородcкая обл., г. Арзамас, ул. Калинина, 68) |
ОТ МП |
1 год |
|
93381-24 03.10.2029 |
Корректоры объема газа, ТМ-07 Общество с ограниченной ответственностью "Техномер" (ООО "Техномер") (РОССИЯ Нижегородcкая обл., г. Арзамас, ул. Калинина, 68) |
ОТ МП |
5 лет |
|
95476-25 15.05.2030 |
Комплексы промышленного учета газа, ПК-ТМ Общество с ограниченной ответственностью "Техномер" (ООО "Техномер") (РОССИЯ Нижегородcкая обл., г. Арзамас, ул. Калинина, 68) |
ОТ МП |
4 года - для исполнений ПК-ТМ-Т2, ПК-ТМ-Р2; 5 лет - для исполнений ПК-ТМ-Т1, ПК-ТМ-Р1 |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Комплексы промышленного учета газа (ПК-ТМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 23 | 2 | 23 | 0 | 0 | 23 | 23 | 0 |
Стоимость поверки Комплексы промышленного учета газа (ПК-ТМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов является встроенным ПО корректора.
ПО корректоров защищено многоуровневой системой защиты, реализованной в виде уровней доступа. Уровни доступа пользователей задают доступ к изменению данных по паролю через пользовательские интерфейсы. Для защиты параметров, подлежащих калибровке, используется калибровочный замок, который открывается нажатием кнопки на плате, защищаемой пломбой поверителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий»
соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TM-07 |
|
Номер версии ПО |
1.XXXXXX* |
|
Цифровой идентификатор ПО (контрольная сумма) |
0X9937C36** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
* Идентификационное наименование состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. Контрольная сумма для метрологически значимой части. | |
Знак утверждения типа
Знак утверждения типа
Место нанесения
заводского номера
Рисунок 4 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение (далее - ПО) комплексов является встроенным ПО корректора.
ПО корректоров защищено многоуровневой системой защиты, реализованной в виде уровней доступа. Уровни доступа пользователей задают доступ к изменению данных по паролю через пользовательские интерфейсы. Для защиты параметров, подлежащих калибровке, используется калибровочный замок, который открывается нажатием кнопки на плате, защищаемой пломбой поверителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий»
соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TM-07 |
|
Номер версии ПО |
1.XXXXXX* |
|
Цифровой идентификатор ПО (контрольная сумма) |
0X9937C36** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
* Идентификационное наименование состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. Контрольная сумма для метрологически значимой части. | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон объемного расхода при рабочих условиях*, м3/ч: | |
|
- исполнение ПК-ТМ-Т1 |
от 5 до 4000 |
|
- исполнение ПК-ТМ-Т2 |
от 5 до 2500 |
|
- исполнение ПК-ТМ-Р1 |
от 0,4 до 1600 |
|
- исполнение ПК-ТМ-Р2 |
от 0,5 до 650 |
|
Диапазон измерений абсолютного давления**, МПа |
от 0,08 до 7,50 |
|
Диапазон измерений температуры газа, °С |
от -40 до +60 |
|
Диапазон измерений температуры для контроля технологических параметров (дополнительный преобразователь температуры), °С |
от -40 до +60 |
|
Диапазон измерений разности давлений , кПа |
от 0 до 40 |
|
Пределы допускаемой относительной погрешности измерения объема газа при рабочих условиях, %: | |
|
- в диапазоне объемных расходов при рабочих условиях | |
|
от Qмин до Qt |
±2,0 |
|
- в диапазоне объемных расходов при рабочих условиях от Qt | |
|
до Qмакс включ. |
±1,0 |
|
- в диапазоне объемных расходов при рабочих условиях | |
|
от Qm до Qмакс для исполнения ПК-ТМ-Т2 модификации «У» |
±0,9 |
|
- в диапазоне объемных расходов при рабочих условиях | |
|
от ^^мин до Qt для исполнения ПК-ТМ-Р1 модификации «У» |
±1,5 |
|
- в диапазоне объемных расходов при рабочих условиях | |
|
от Qt до Qмакс включ. для исполнения ПК-ТМ-Р1 модификации «У» |
±0,6 |
|
Пределы допускаемой относительной погрешности измерения абсолютного давления, % |
±0,25; ±0,15*** |
|
Пределы допускаемой относительной погрешности измерения температуры, % |
±0,1 |
|
Пределы допускаемой относительной погрешности вычисления объема газа, приведенного к стандартным условиям, % |
±0,01 |
|
Наименование параметра |
Значение |
|
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, без учета погрешности определения исходных данных для вычисления коэффициента сжимаемости, %: - в диапазоне объемных расходов при рабочих условиях от Qмин до Qt |
±2,1 |
|
- в диапазоне объемных расходов при рабочих условиях от Qt до Qmhkc включ. |
±1,1 |
|
- в диапазоне объемных расходов при рабочих условиях от ^^мин до Qмакс для исполнения ПК-ТМ-Т2 модификации «У» |
±1,0 |
|
- в диапазоне объемных расходов при рабочих условиях от ^^мин до Qt для исполнения ПК-ТМ-Р1 модификации «У» |
±1,6 |
|
- в диапазоне объемных расходов при рабочих условиях от Qt до Qmhko включ. для исполнения ПК-ТМ-Р1 модификации «У» |
±0,7 |
|
Пределы допускаемой приведенной к верхнему пределу измерений |
±0,25 |
|
погрешности измерения разности (перепада) давлений, % | |
|
Пределы допускаемой относительной погрешности измерения |
±0,1 |
|
температуры для контроля технологических параметров, % | |
|
* Диапазон измерений объемного расхода комплекса при рабочих условиях определяется | |
|
типоразмером применяемого счетчика. ** Диапазон измерений определяется диапазоном применяемого преобразователя | |
|
давления (разности давлений). *** Выбирается при заказе. Примечание - Приняты следующие обозначения: ^^мин - минимальный объемный расход при рабочих условиях, м3/ч; | |
|
Qt - значение переходного объемного расхода при рабочих условиях, которое зависит | |
|
от типа счетчика, м3/ч; Qmhko - максимальный объемный расход при рабочих условиях, |
м3/ч. |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Измеряемая среда |
Природный газ по ГОСТ 5542-2022, воздух и другие неагрессивные сухие газы |
|
Частота импульсного сигнала от счетчика газа, Г ц, не более |
8 |
|
Интерфейсы связи |
графический (дисплей); оптический; проводной RS-485; беспроводной (опционально) |
|
Параметры электрического питания:
|
3,6 от 5 до 9 |
|
Условия эксплуатации: *
|
от -40 до +60 95 от 84,0 до 106,7 |
|
Наименование параметра |
Значение |
|
Габаритные размеры исполнение ПК-ТМ-Р1, мм, не более: | |
|
- длина |
от 130 до 680 |
|
- ширина |
от 300 до 930 |
|
- высота |
от 400 до 810 |
|
Габаритные размеры исполнение ПК-ТМ-Р2, мм, не более: | |
|
- длина |
от 170 до 250 |
|
- ширина |
от 300 до 660 |
|
- высота |
от 520 до 590 |
|
Габаритные размеры исполнение ПК-ТМ-Т1, мм, не более: | |
|
- длина |
от 240 до 2200 |
|
- ширина |
от 270 до 595 |
|
- высота |
от 500 до 2200 |
|
Габаритные размеры исполнение ПК-ТМ-Т2, мм, не более: | |
|
- длина |
от 150 до 2350 |
|
- ширина |
от 330 до 710 |
|
- высота |
от 517 до 2370 |
|
Масса, кг, не более: - исполнение ПК-ТМ-Т1 |
от 17 до 182 |
|
- исполнение ПК-ТМ-Т2 |
от 20 до 201 |
|
- исполнение ПК-ТМ-Р1 |
от 10 до 150 |
|
- исполнение ПК-ТМ-Р2 |
от 15 до 55 |
|
* Определяется характеристиками средств измерений, входящих в состав комплекса. | |
|
Конкретное значение приводится в паспорте на комплекс. | |
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет |
12 |
наносится на шильдик, расположенный на крепежной пластине корректора, методом термопечати, металлографики и/или гравировки и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерения
ГОСТ Р 8.740-2023 «Государственная система обеспечения единства измерений. Расход и объем газа. Методика (метод) измерений с применением турбинных, ротационных и вихревых расходомеров и счетчиков», регистрационный номер методики измерений в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2023.46993.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1);
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
ТМР.407279.400 ТУ «Комплексы промышленного учета газа ПК-ТМ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Техномер» (ООО «Техномер»)
ИНН 5243026514
Юридический адрес: 607220, Нижегородская обл., г. Арзамас, ул. Калинина, д. 68
Телефон:(83147) 7-66-74, факс (83147) 7-66-74
E-mail: info@tehnomer.ru
Изготовитель
Общество с ограниченной ответственностью «Техномер» (ООО «Техномер»)
ИНН 5243026514
Адрес: 607220, Нижегородская обл., г. Арзамас, ул. Калинина, д. 68
Телефон:(83147) 7-66-74, факс (83147) 7-66-74
E-mail: info@tehnomer.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
E-mail: office@ooostp.ru
Web-сайт: http://www.ooostp.ru
Правообладатель
Общество с ограниченной ответственностью «Техномер» (ООО «Техномер»)
ИНН 5243026514
Юридический адрес: 607220, Нижегородская обл., г. Арзамас, ул. Калинина, д. 68
Телефон:(83147) 7-66-74, факс (83147) 7-66-74
E-mail: info@tehnomer.ru
Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям, на основе измеренного счетчиком газа объема газа при рабочих условиях, а также температуры и давлении газа, измеренных корректором и вычисленного или подстановочного значения коэффициента сжимаемости.
Комплексы состоят из счетчика газа, корректора и коммутационных элементов. Опционально комплекс может включать преобразователь разности (перепада) давлений и дополнительный преобразователь температуры, входящие в состав корректора, для контроля технологических параметров.
В комплексе используется корректор объема газа ТМ-07 (регистрационный номер 93381-24 в Федеральном информационном фонде по обеспечению единства измерений (далее -ФИФОЕИ)).
В зависимости от типа применяемого счетчика комплексы имеют следующие исполнения:
-
- ПК-ТМ-Т1 на базе счетчика газа СГ (регистрационный номер 14124-14 в ФИФОЕИ);
-
- ПК-ТМ-Т2 на базе счетчика газа турбинного ТАУ-ТСГ (регистрационный номер 93082-24 в ФИФОЕИ);
-
- ПК-ТМ-Р1 на базе счетчика газа ротационного «ЭМИС-РГС 245» (регистрационный номер 58089-14 в ФИФОЕИ);
-
- ПК-ТМ-Р2 на базе счетчика газа ротационного ПРОМЕТР-Р (регистрационный номер 91948-24 в ФИФОЕИ).
Комплексы могут быть оснащены блоком телеметрии, при этом к обозначению исполнения добавляется «БТ» (например, ПК-ТМ-Т1.БТ).
Температура газа измеряется преобразователем температуры, входящим в состав корректора и установленным в потоке газа.
Давление газа измеряется преобразователем давления, входящим в состав корректора.
Корректор может быть смонтирован удаленно от счетчика газа. В случае выносного монтажа корректора при заказе согласуются длины кабелей измерительных преобразователей, датчика импульсов и коммутационных элементов.
Комплекс может иметь исполнение как с горизонтальным, так и с вертикальным расположением счетчика.
Направление потока газа комплекса может быть слева-направо, справа-налево, сверху-вниз, снизу-вверх.
Комплексы обеспечивают выполнение следующих функций:
-
- измерение объема газа при рабочих условиях;
-
- измерение температуры и давления газа;
-
- вычисление коэффициента сжимаемости по ГОСТ 30319.2-2015, ГОСТ Р 70927-2023;
-
- вычисление объема газа, приведенного к стандартным условиям;
-
- опционально измерение разности давлений и температуры для контроля технологических параметров;
-
- отображение и хранение измеренной информации и настроечных параметров комплекса;
-
- ведение архива потребления газа, нештатных ситуаций и изменения условно-постоянных величин;
-
- передачу измеренной и вычисленной информации по оптическому интерфейсу и проводному интерфейсу RS-485 связи, а также по беспроводному по каналу связи (для исполнений с блоком телеметрии) в системы сбора и обработки информации.
Общий вид основных исполнений комплексов представлен на рисунке 1.
Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2, 3.
Знак поверки наносится путем давления на пломбы:
-
- в корректоре пломбируют пластмассовый кожух, закрывающий доступ к электронной плате вычислителя, путем нанесения знака поверки на специальную мастику в чаше винтов крепления пластмассового кожуха (рисунок 2);
-
- на счетчике газа путем пломбирования крышки счетного механизма счетчика с помощью проволоки и свинцовой (пластмассовой) пломбы (рисунок 3 позиция 1);
-
- в месте присоединения датчика импульсов с помощью проволоки и свинцовой (пластмассовой) пломбы (рисунок 3 позиция 2);
-
- в местах присоединения преобразователя температуры газа к корпусу счетчика газа с помощью проволоки и свинцовой (пластмассовой) пломбы (за исключением случаев удаленного монтажа) (рисунок 3 позиция 3);
-
- в местах соединения импульсных линий преобразователя абсолютного давления с помощью проволоки и свинцовой (пластмассовой) пломбы (за исключением случаев удаленного монтажа) (рисунок 3 позиция 4);
-
- в местах соединения импульсных линий преобразователя перепада давления с помощью проволоки и свинцовой (пластмассовой) пломбы (за исключением случаев удаленного монтажа и/или монтажа с прямыми участками) (рисунок 3 позиция 5 и 6);
-
- в местах присоединения преобразователя температуры технологических параметров к гильзе с помощью проволоки и свинцовой (пластмассовой) пломбы (за исключением случаев удаленного монтажа) (рисунок 3 позиция 7).
Комплекс ПК-ТМ-Р1
Комплекс ПК-ТМ-Р2
Комплекс ПК-ТМ-Т1
Комплекс ПК-ТМ-Т2
Рисунок 1 - Общий вид основных исполнений комплексов
Рисунок 2 - Схема пломбировки от несанкционированного доступа корректора объема газа ТМ-07, обозначение места нанесения знака поверки
|
—1 1 — — —' "^1 Т f ж |
■■£ Ь* Lc | |
леи 7 | ||
|
I*- |
лад /aW№*' | |||
|
mj г$№Ёраэа&т№з& . • ’ газа пт 5 ,*3 f |
f |
* |
ЛЛ <5 | |
|
" X 4 1 1 |
*- |
fiff 4ВйфййДп₽/₽ лфтхЪ йЛкмл touu»»vd | ||
|
ю rpetjfyxwSatvv s* ■ перепев <ОПзи»зал>><1) J % 3 |
J X 4 .-- |
пт 3 | ||
|
w счетчик? газа '} . a '' i ’* |
* 4 CS1 |
IL — |
!!P№i!X13O0cr?3V ■•t&rtnepantptf газа | |
|
К W |
пал <? | |||
|
L—_ | |
__ -- t —■****"X |
ю Азпгчяе мщъсоб | ||
Рисунок 3 - Схема пломбировки от несанкционированного доступа счетчика газа, обозначение места нанесения знака поверки
Заводской номер в виде 10 или 11 арабских цифр наносится методом термопечати, металлографики и/или гравировки на шильдик, расположенный на крепежной пластине корректора. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 4.
Знак утверждения типа
Место нанесения
заводского номера
Рисунок 4 - Место нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон объемного расхода при рабочих условиях*, м3/ч: | |
|
- исполнение ПК-ТМ-Т1 |
от 5 до 4000 |
|
- исполнение ПК-ТМ-Т2 |
от 5 до 2500 |
|
- исполнение ПК-ТМ-Р1 |
от 0,4 до 1600 |
|
- исполнение ПК-ТМ-Р2 |
от 0,5 до 650 |
|
Диапазон измерений абсолютного давления**, МПа |
от 0,08 до 7,50 |
|
Диапазон измерений температуры газа, °С |
от -40 до +60 |
|
Диапазон измерений температуры для контроля технологических параметров (дополнительный преобразователь температуры), °С |
от -40 до +60 |
|
Диапазон измерений разности давлений , кПа |
от 0 до 40 |
|
Пределы допускаемой относительной погрешности измерения объема газа при рабочих условиях, %: | |
|
- в диапазоне объемных расходов при рабочих условиях | |
|
от Qмин до Qt |
±2,0 |
|
- в диапазоне объемных расходов при рабочих условиях от Qt | |
|
до Qмакс включ. |
±1,0 |
|
- в диапазоне объемных расходов при рабочих условиях | |
|
от Qm до Qмакс для исполнения ПК-ТМ-Т2 модификации «У» |
±0,9 |
|
- в диапазоне объемных расходов при рабочих условиях | |
|
от ^^мин до Qt для исполнения ПК-ТМ-Р1 модификации «У» |
±1,5 |
|
- в диапазоне объемных расходов при рабочих условиях | |
|
от Qt до Qмакс включ. для исполнения ПК-ТМ-Р1 модификации «У» |
±0,6 |
|
Пределы допускаемой относительной погрешности измерения абсолютного давления, % |
±0,25; ±0,15*** |
|
Пределы допускаемой относительной погрешности измерения температуры, % |
±0,1 |
|
Пределы допускаемой относительной погрешности вычисления объема газа, приведенного к стандартным условиям, % |
±0,01 |
|
Наименование параметра |
Значение |
|
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, без учета погрешности определения исходных данных для вычисления коэффициента сжимаемости, %: - в диапазоне объемных расходов при рабочих условиях от Qмин до Qt |
±2,1 |
|
- в диапазоне объемных расходов при рабочих условиях от Qt до Qmhkc включ. |
±1,1 |
|
- в диапазоне объемных расходов при рабочих условиях от ^^мин до Qмакс для исполнения ПК-ТМ-Т2 модификации «У» |
±1,0 |
|
- в диапазоне объемных расходов при рабочих условиях от ^^мин до Qt для исполнения ПК-ТМ-Р1 модификации «У» |
±1,6 |
|
- в диапазоне объемных расходов при рабочих условиях от Qt до Qmhko включ. для исполнения ПК-ТМ-Р1 модификации «У» |
±0,7 |
|
Пределы допускаемой приведенной к верхнему пределу измерений |
±0,25 |
|
погрешности измерения разности (перепада) давлений, % | |
|
Пределы допускаемой относительной погрешности измерения |
±0,1 |
|
температуры для контроля технологических параметров, % | |
|
* Диапазон измерений объемного расхода комплекса при рабочих условиях определяется | |
|
типоразмером применяемого счетчика. ** Диапазон измерений определяется диапазоном применяемого преобразователя | |
|
давления (разности давлений). *** Выбирается при заказе. Примечание - Приняты следующие обозначения: ^^мин - минимальный объемный расход при рабочих условиях, м3/ч; | |
|
Qt - значение переходного объемного расхода при рабочих условиях, которое зависит | |
|
от типа счетчика, м3/ч; Qmhko - максимальный объемный расход при рабочих условиях, |
м3/ч. |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Измеряемая среда |
Природный газ по ГОСТ 5542-2022, воздух и другие неагрессивные сухие газы |
|
Частота импульсного сигнала от счетчика газа, Г ц, не более |
8 |
|
Интерфейсы связи |
графический (дисплей); оптический; проводной RS-485; беспроводной (опционально) |
|
Параметры электрического питания:
|
3,6 от 5 до 9 |
|
Условия эксплуатации: *
|
от -40 до +60 95 от 84,0 до 106,7 |
|
Наименование параметра |
Значение |
|
Габаритные размеры исполнение ПК-ТМ-Р1, мм, не более: | |
|
- длина |
от 130 до 680 |
|
- ширина |
от 300 до 930 |
|
- высота |
от 400 до 810 |
|
Габаритные размеры исполнение ПК-ТМ-Р2, мм, не более: | |
|
- длина |
от 170 до 250 |
|
- ширина |
от 300 до 660 |
|
- высота |
от 520 до 590 |
|
Габаритные размеры исполнение ПК-ТМ-Т1, мм, не более: | |
|
- длина |
от 240 до 2200 |
|
- ширина |
от 270 до 595 |
|
- высота |
от 500 до 2200 |
|
Габаритные размеры исполнение ПК-ТМ-Т2, мм, не более: | |
|
- длина |
от 150 до 2350 |
|
- ширина |
от 330 до 710 |
|
- высота |
от 517 до 2370 |
|
Масса, кг, не более: - исполнение ПК-ТМ-Т1 |
от 17 до 182 |
|
- исполнение ПК-ТМ-Т2 |
от 20 до 201 |
|
- исполнение ПК-ТМ-Р1 |
от 10 до 150 |
|
- исполнение ПК-ТМ-Р2 |
от 15 до 55 |
|
* Определяется характеристиками средств измерений, входящих в состав комплекса. | |
|
Конкретное значение приводится в паспорте на комплекс. | |
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет |
12 |
