80794-20 Системы воздушного сканирования
(АГМ-ВС50, АГМ-ВС55)

Назначение средства измерений:
Системы воздушного сканирования АГМ-ВС50, АГМ-ВС55 (далее - системы) предназначены для определения пространственных координат точек земной поверхности, инженерных объектов и сооружений с борта авиационного носителя.

сертификация программного обеспечения
Внешний вид. Системы воздушного сканирования , http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы воздушного сканирования
Рисунок № 1

Общие сведения

Дата публикации - 03.03.2021
Срок свидетельства - 31.12.2025
Номер записи - 180003
ID в реестре СИ - 1386151
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, модификация АГМ-ВС55,

Производитель

Изготовитель - Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы")
Страна - РОССИЯ
Населенный пункт - г. Краснодар
Уведомление о начале осуществления предпринимательской деятельности - Да

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Системы воздушного сканирования (АГМ-ВС50, АГМ-ВС55)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80794-20
31.12.2025
Системы воздушного сканирования , АГМ-ВС50, АГМ-ВС55
Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы") (РОССИЯ г. Краснодар)
ОТ
МП
1 год
89551-23
21.07.2028
Системы лазерного сканирования, АГМ-МС1
Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы") (РОССИЯ г. Краснодар)
ОТ
МП
1 год
91891-24
16.04.2029
Системы мобильного сканирования, АГМ-МС5
Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы") (РОССИЯ г. Краснодар)
ОТ
МП
1 год

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Системы воздушного сканирования (АГМ-ВС50, АГМ-ВС55)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 4 1 3 0 4 1 3
    Восточно-Сибирский филиал ФГУП "ВНИИФТРИ"
    (30002-13)
    РСТ
  • модификация АГМ-ВС55
  • 1 0 1 0 1 0 1

    Стоимость поверки Системы воздушного сканирования (АГМ-ВС50, АГМ-ВС55)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Системы поставляются со встроенным VS55_fw и внешним AGM Control, AGM ScanWorks, Novatel Inertial Explorer, AGM FlightPlan программным обеспечением (ПО).

    VS55_fw отвечает за управление системы, совместную работу компонентов системы.

    Novatel Inertial Explorer используется для расчета траектории в режиме постобработки по данным системы инерциальной навигации, базовых станций, точным эфемеридам спутников навигационных систем и другой вспомогательной информации. Программа предоставляет большой набор инструментов анализа полученного решения.

    AGM Scan Works используется для вывода точек лазерного сканирования и параметров внешнего ориентирования снимков в системе координат UTM, калибровки ориентации и смещения системы относительно системы координат инерциальной системы и коррекцию времени (вычисляются при заводской калибровке системы). В качестве исходных данных использует траекторию съемки, вычисленную в ПО Novatel Inertial Explorer, и данные с системы.

    AGM FlightPlan - программное обеспечение для планирования полетов и съемки.

    AGM Control - программное обеспечение для выполнения съемки и навигации.

    Метрологически значимая часть ПО систем и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    VS55_fw

    AGM Control

    AGM FlightPlan

    AGM ScanWorks

    Novatel Inertial Explorer

    Номер версии (идентификационный номер ПО)

    2.0 и выше

    1.0 и выше

    1.0 и выше

    4.0 и выше

    8.5 и выше

    Цифровой идентификатор ПО

    -

    -

    -

    -

    -

    Алгоритм вычисления идентификатора ПО

    -

    -

    -

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    Лист № 4 Всего листов 5 наносится на панель системы инерциальной навигации и на титульный лист руководства по эксплуатации в виде наклейки типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к системам воздушного сканирования АГМ-ВС50, АГМ-ВС55

    Системы воздушного сканирования АГМ-ВС50, АГМ-ВС55. Технические условия ТУ 332012-003-29612880-19.

    Поверка

    Поверка

    осуществляется в соответствии с документом 650-19-01 МП «Системы воздушного сканирования АГМ-ВС50, АГМ-ВС55. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 23 сентября 2019 г.

    Основные средства поверки:

    • - рабочий эталон 1-го разряда - эталонные комплекты СИ приращений координат в диапазоне длин от 1 до 50 км по Государственной поверочной схеме для координатновременных средств измерений в соответствии с Приказом федерального агентства по техническому регулированию и метрологии № 2831 от 29.12.2018, предел абсолютной допускаемой погрешности измерений взаимного положения смежных пунктов (1+5-107-L) мм, где L - расстояние между пунктами в мм, предел допускаемой погрешности хранения абсолютных координат Д, не более 0,02 м;

    • - тахеометр электронный эталонный Leica ТМ 30, допускаемое СКО измерений углов -0,5", допускаемое СКО измерений расстояний (0,6+140-6^D) мм, регистрационный номер 40890-09 в Федеральном информационном фонде.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем воздушного сканирования АГМ-ВС50, АГМ-ВС55 с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверителя.


    Изготовитель

    Общество с ограниченной ответственностью «АГМ Системы» (ООО «АГМ Системы») Адрес: 350000, г. Краснодар, ул. Фрунзе 22
    ИНН 2312238002
    Телефон: (861) 201-14-03
    Web-сайт: www.agmsys.ru
    E-mail: sales@agmsys.ru

    Заявитель

    Общество с ограниченной ответственностью «Аэрогеоматика»
    (ООО «Аэрогеоматика»)
    Адрес: 350063, Краснодарский край, г. Краснодар, ул. Фрунзе, д. 22/1 ИНН 2310143130
    Телефон: (861) 276-30-30
    Web-сайт: www.aerogeomatica.ru
    E-mail: post@aerogeomatica.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская область, г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ
    Телефон (факс): (495) 526-63-00
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Принцип действия систем основан на использовании вращающегося устройства отражения лазерного луча, угол поворота которого измеряется кодовым датчиком (энкодером), установленным на оси вращения. При движении транспортного средства сканирующий пучок импульсного лазерного излучения направляется на объекты местности в плоскости, перпендикулярной оси вращения устройства отражения лазерного луча. Отраженные сигналы регистрируются приемником излучения и преобразуются в цифровую форму. Одновременно с этим записываются данные, поступающие от инерциальной навигационной системы, которая фиксирует псевдодальности в кодовом и фазовом режимах от фазового центра GNSS антенны до спутников глобальных систем спутникового позиционирования, линейные ускорения и угловые скорости устройства.

    Определение взаимного положения антенны GNSS-приемника и центра инерциальной системы производится при каждой установке системы на воздушное судно с использованием средств, не входящих в состав системы. Ориентация и линейные смещения систем координат инерциальной системы и блока сканера вычисляются при калибровке инерциальной системы. Определение координат базовой станции в геоцентрической системе координат производится с использованием средств, не входящих в состав системы.

    По данным инерциальной навигационной системы, сканирующего блока и данным наземного геодезического приёмника вычисляются пространственные координаты точек местности в условной системе координат в дифференциальном режиме относительно базовой станции.

    Конструктивно системы построены по модульному принципу и состоят из:

    • - сканирующего блока, предназначенного для измерений дальности от центра сканирования до точки отражения лазерных лучей от объекта;

    • - блока навигации;

    • - аэрофотокамеры для одновременного проведения аэрофотосъемки в различных спектральных диапазонах;

    • - системы инерциальной навигации, содержащей высокоточный GNSS-приемник и инерциальную систему;

    • - блока управления - содержащего компьютер, позволяющий осуществлять управление и запись полученных данных.

    Системы поставляются в двух модификациях - АГМ-ВС50, АГМ-ВС55. Модификации отличаются высотой сканирования точек земной поверхности.

    Общий вид системы с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунке 1.

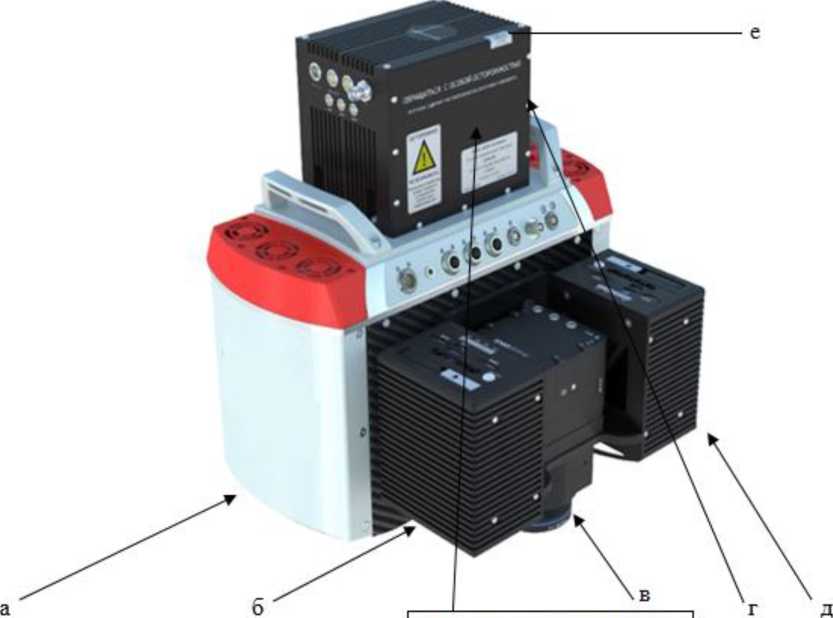

    Внешний вид. Системы воздушного сканирования  (АГМ-ВС50, АГМ-ВС55), http://oei-analitika.ru
