Номер по Госреестру СИ: 95512-25
95512-25 Системы воздушного лазерного сканирования
(АГМ-А3)
Назначение средства измерений:
Системы воздушного лазерного сканирования АГМ-А3 (далее - системы) предназначены для измерения приращения координат и определения трехмерных координат точек земной поверхности, инженерных объектов и сооружений с борта транспортных средств.

Внешний вид.
Системы воздушного лазерного сканирования
Рисунок № 1

Внешний вид.
Системы воздушного лазерного сканирования
Рисунок № 2

Внешний вид.
Системы воздушного лазерного сканирования
Рисунок № 3
Программное обеспечение
В системах используется встроенное программное обеспечение (далее - ПО) MsX-control_fw, отвечающее за работу системы, а также AGM ScanWorks, использующееся для вывода точек лазерного отражения в системе координат WGS (UTM), ПО AGM PosWorks Web используется для расчета траектории в режиме постобработки по данным системы инерциальной навигации, базовых станций. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MsX-control fw |
AGM ScanWorks |
AGM PosWorks Web |
|
Номер версии (идентификационный номер) ПО |
2.0 и выше |
5.0 и выше |
0.4.18 и выше |
Знак утверждения типа
Знак утверждения типананосится на боковую панель сканирующего блока в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 2 «Работа с Системой» документа «Системы воздушного лазерного сканирования АГМ-А3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Системы воздушного лазерного сканирования АГМ-А3. Технические условия. ТУ 265112-010-29612876-23.
ПравообладательОбщество с ограниченной ответственностью «АГМ Системы» (ООО «АГМ Системы») ИНН 2312238002
Юридический адрес: 350063, Краснодарский край, г. Краснодар, ул. им. Фрунзе, д. 22/1
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Принцип действия систем основан на использовании вращающихся пар лазер/детектор, угол поворота которых измеряется кодовым датчиком (энкодером), установленным на оси вращения. При движении транспортного средства в трехмерном пространстве сканирующий пучок импульсного лазерного излучения направляется на объекты местности в плоскости, перпендикулярной оси вращения зеркала. Отраженные сигналы регистрируются приемником излучения и преобразуются в цифровую форму.
Система позиционирования состоит из ГНСС приёмника и инерциального блока, с помощью которых определяются пространственные координаты и ориентация систем.
Данные измерений всех компонентов систем синхронизируются по времени и записываются на внешний накопитель данных.
Определение взаимного положения антенны ГНСС приемника и инерциальной системы производится при изготовлении систем с использованием средств, не входящих в состав систем. Ориентация системы координат инерциальной системы относительно блока систем вычисляется при заводской калибровке инерциальной системы.
При постобработке по данным инерциальной навигационной системы вычисляется точная траектория движения систем в заданной системе координат (с учетом угловой ориентации в трехмерном пространстве), а по данным сканирующего блока строится цифровая трехмерная модель сканируемых объектов.
Конструктивно системы состоят из двух основных частей:
- сканирующего блока в моноблочном корпусе, изготовленного из металла и высокопрочного пластика, который в свою очередь включает в себя лазерный дальнометрический сканер, предназначенный для измерений дальности от центра сканирования до точки отражения лазерных лучей от объекта и систему инерциальной навигации, содержащую высокоточный ГНСС приемник и инерциальную систему, предназначенную для построения на основе результатов измерений цифровой трехмерной модели реальной поверхности сканируемых объектов;
- ГНСС антенны, изготовленной из металла и высокопрочного пластика, осуществляющей непрерывный прием и обработку сигналов со спутников космических навигационных систем.
На передней панели сканирующего блока располагаются четыре монтажных отверстия.
На задней панели сканирующего блока расположены:
- разъем для подключения внешнего питания;
- 2 разъема для подключения внешней камеры;
- служебный разъем;
- функциональная кнопка для включения и выключения сканирующего блока;
- разъем для подключения внешней ГНСС антенны;
- 2 разъема для подключения внешнего накопителя данных;
- многофункциональный разъем.
На боковой панели расположены:
- информационный экран;
- 2 светодиода;
На верхней панели сканирующего блока располагаются четыре монтажных отверстия. Системы не имеют специальной пломбировки; все винты, обеспечивающие доступ к компонентам, которые могут повлиять на изменение характеристик системы, заливаются специальным лаком.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер систем размещается на корпусе сканирующего блока в числовом формате в виде гравировки.
Общий вид сканирующего блока и ГНСС антенны приведен на рисунке 1. Общий вид сканирующего блока с указанием места нанесения знака утверждения типа и места размещения заводского номера приведен на рисунке 2.

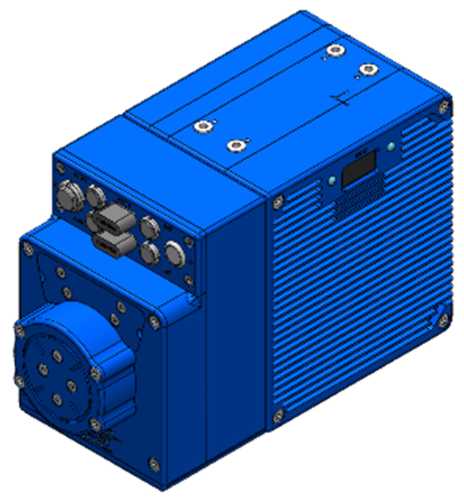

Сканирующий блок
АГМ-А3
Рисунок 1 - Общий вид сканирующего блока и ГНСС антенны

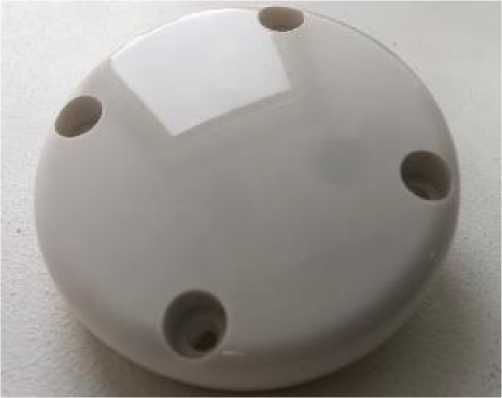

ГНСС-антенна

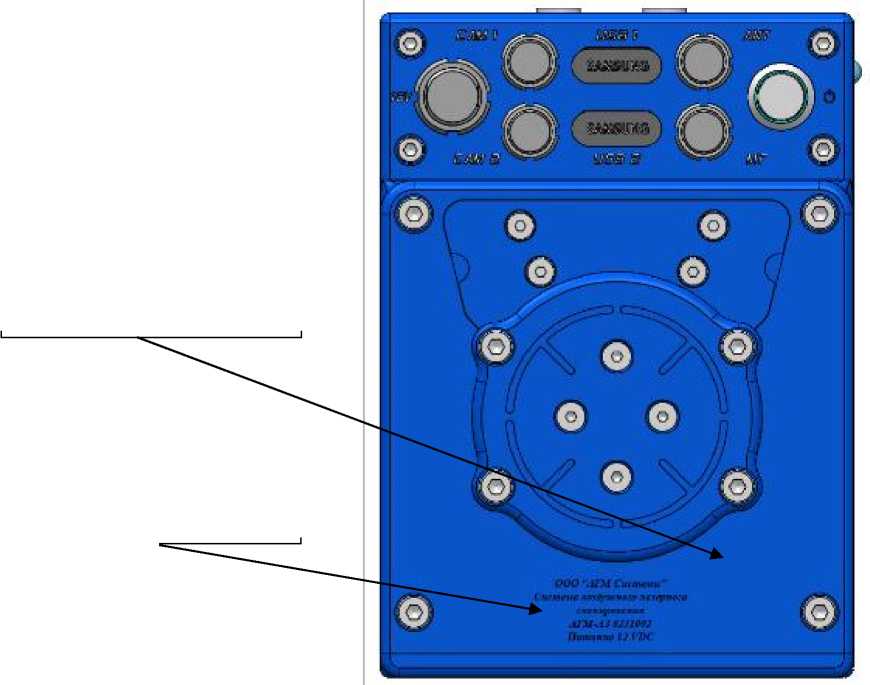

Место нанесения знака утверждения типа
Место размещения заводского номера
Рисунок 2 - Место размещения заводского номера
Таблица 4 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
1 Системы воздушного лазерного сканирования: |
АГМ-А3 |
1 комплект |
|
1.1 Сканирующий блок |
1 шт. | |
|
1.2 ГНСС антенна |
1 шт. | |
|
1.3 Внешняя батарея |
1 шт. | |
|
1.4 Зарядное устройство |
1 шт. | |
|
1.5 Кабель питания |
1 шт. | |
|
1.6 ГНСС кабель |
1 шт. | |
|
1.7 USB-накопитель |
1 шт. | |
|
2 Программное обеспечение (USB-накопитель) |
AGM ScanWorks |
1 шт. |
|
3 Программное обеспечение (онлайн доступ) |
AGM PosWorks Web |
1 шт. |
|
4 Системы воздушного лазерного сканирования АГМ-А3. Руководство по эксплуатации (USB-накопитель) |
- |
1 экз. |
|
5 Системы воздушного лазерного сканирования АГМ-А3. Паспорт |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон сканирования, м |
от 5 до 1640 |
|
Доверительные границы абсолютной погрешности определения координат точек земной поверхности в заданной системе координат (при доверительной вероятности 0,67) 1), мм в плане по высоте |
±(25+0,3А0’4Ъ)2) ±(25+0,340’4ъ)2) |
|
Примечание:
| |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Угловое поле сканирования в горизонтальной плоскости, градус 1) |
от 0 до 60 |
|
Напряжение питания постоянного тока, В | |
|
внешний источник питания |
от 11,2 до 12,7 |
|
Диапазон рабочих температур, °С |
от -10 до +60 |
|
Габаритные размеры, мм, не более | |
|
сканирующий блок | |
|
длина |
217 |
|
ширина |
98 |
|
высота |
138 |
|
ГНСС антенна | |
|
диаметр |
90 |
|
высота |
23 |
|
Масса, кг, не более | |
|
сканирующий блок |
2,9 |
|
ГНСС антенна |
0,19 |
|
1) Градус - единица измерений плоского угла. | |
