Сведения о средстве измерений: 80521-20 Приемники измерительные

Номер по Госреестру СИ: 80521-20
80521-20 Приемники измерительные
(ПРВ-1И)

Назначение средства измерений:
Приемники измерительные ПРВ-1И (далее — приемники) предназначены для приема и измерения параметров частотной модуляции (ЧМ) сигналов радиовещания (РВ).

сертификация программного обеспечения
Внешний вид. Приемники измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приемники измерительные
Рисунок № 1
Внешний вид. Приемники измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приемники измерительные
Рисунок № 2
Внешний вид. Приемники измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Приемники измерительные
Рисунок № 3
Внешний вид. Приемники измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Приемники измерительные
Рисунок № 4

Общие сведения

Дата публикации - 13.10.2021
Срок свидетельства - 31.12.2025
Номер записи - 179840
ID в реестре СИ - 1385916
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Приемники измерительные (ПРВ-1И)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80521-20
31.12.2025
Приемники измерительные, ПРВ-1И
Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
81955-21
18.06.2026
Комплексы гидрометеорологического обеспечения, СЮЖЕТ-КМ
Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
94299-25
10.01.2030
Демодуляторы телевизионные цифровые измерительные, ДТЦ-5И
Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года

Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.

Стоимость 200 руб. или по подписке

Кто поверяет Приемники измерительные (ПРВ-1И)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Приемники измерительные (ПРВ-1И)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) «RF_reciever1», Версия не ниже 1.1, не содержит метрологически значимой части, не влияет на метрологические характеристики приемника и используется для визуализации информации. Конструкция ПРВ-1И обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Доступ к установленному энергонезависимому ПО со стороны внешних органов отсутствует.

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PRV1

Номер версии (идентификационный номер) ПО

Не ниже 1.1

Цифровой идентификатор ПО

17fff682df69fb49e6ab380b7bc742d4

Алгоритм вычисления контрольной суммы

MD5


Знак утверждения типа

Знак утверждения типа

наносится на корпус приемника методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к приемникам измерительным ПРВ-1И

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 51741-2001. Передатчики радиовещательные стационарные диапазона ОВЧ. Основные параметры, технические требования и методы измерений

ГОСТ Р 51522.1-2011 (МЭК 61326-1-2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний

ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

ГОСТ IEC 62311-2013. Оценка электронного и электрического оборудования в отношении ограничений воздействия на человека электромагнитных полей (0 Гц-300 ГГц)

ФАСД.467762.001 ТУ Приемник измерительный ПРВ-1И. Технические условия

Изготовитель

Акционерное общество «Научно-исследовательский институт телевидения» (АО «НИИ телевидения»)
ИНН 7802774001
Адрес: 194021, г. Санкт- Петербург, ул. Политехническая, д. 22
Телефон (факс): +7 (812) 297-4167
Web-сайт: www.niitv.ru

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru

Принцип действия приемников основан на супергетеродинной схеме с тройным преобразованием частоты. Перенос спектра радиосигнала на первую промежуточную частоту (ПЧ) 240 МГц производится с помощью первого гетеродина — синтезатора частоты, формирующего требуемую сетку частот. Перенос на вторую ПЧ 10,7 МГц осуществляется с помощью второго гетеродина — генератора фиксированной частоты 250,7 МГц. Фильтр второй ПЧ выполнен в виде ПАВ-фильтра. Третье преобразование на частоту 2,9 МГц осуществляется с помощью гетеродина, выполненного на кварцевом резонаторе 13,6 МГц. Третья ПЧ поступает на частотный и амплитудный детекторы.

Основные параметры приемников соответствуют требованиям ГОСТ Р 51741-2001 и обеспечивают условия, необходимые для анализа демодулированных сигналов. Отображение значений основных параметров радиосигнала в процессе измерений осуществляется на встроенном дисплее.

Управление приемниками осуществляется в режиме местного управления (МУ) с лицевой панели или дистанционного управления (ДУ) через интерфейс RS232B.

Режим работы МУ или ДУ устанавливается переключателем МУ/ДУ на задней стенке приемника.

Приемники выполнены в виде моноблока (конструктив 19”). Приемники выпускаются в следующих модификациях: переносные (ФАСД.467762.001-01) имеют ручку сбоку и ножки, стоечные (ФАСД.467762.001) имеют крепления к стойке.

На лицевой панели приемников размещены органы управления, индикации, выход для подключения стереонаушников.

Имеется встроенный громкоговоритель.

На задней панели приемников расположены входной разъем ВЧ, выходные НЧ разъемы, переключатель режимов управления — МУ/ДУ, разъемы подключения сети питания переменного тока или источника постоянного тока, предохранители и клемма заземления.

Общий вид приемников и обозначение мест нанесения знака поверки представлены на рисунках 1, 2, 3.

Схема пломбировки приемников от несанкционированного доступа представлена на рисунке 4.

Место нанесения знака поверки

Внешний вид. Приемники измерительные (ПРВ-1И), http://oei-analitika.ru

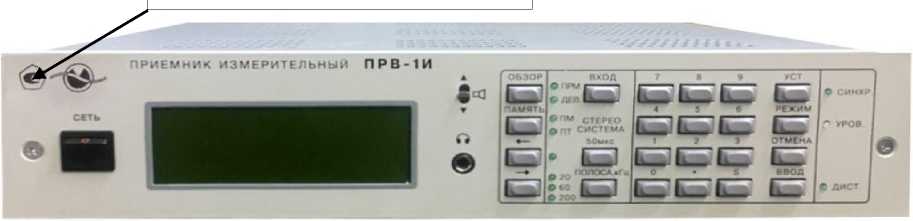

Рисунок 1 - Общий вид приемника в переносном исполнении

Внешний вид. Приемники измерительные (ПРВ-1И), http://oei-analitika.ru

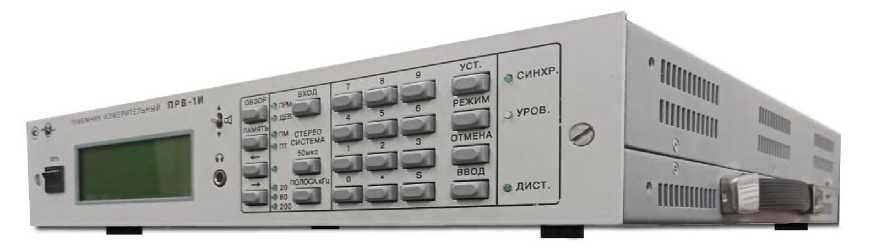

Рисунок 2 -Вид сбоку приемника в переносном исполнении

Место нанесения знака поверки

Внешний вид. Приемники измерительные (ПРВ-1И), http://oei-analitika.ru

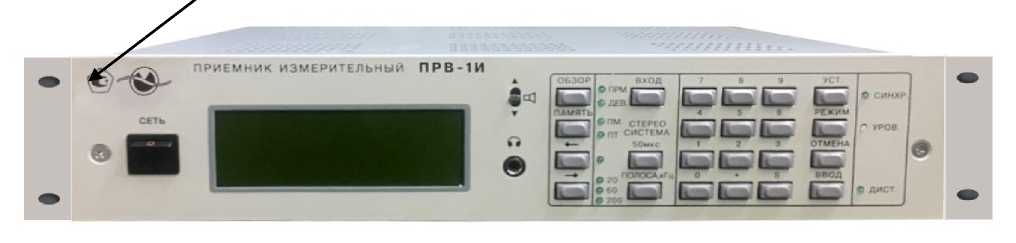

Рисунок 3 - Общий вид приемника в стоечном исполнении (крепления к стойке)

Внешний вид. Приемники измерительные (ПРВ-1И), http://oei-analitika.ru

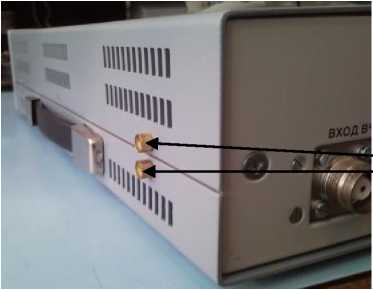

Рисунок 4 - Схема пломбировки приемников от несанкционированного доступа

Место пломбировки от несанкционированного доступа


Таблица 4 - Комплектность приемника

Наименование

Обозначение

Количество

стоечный

переносной

Приемник измерительный ПРВ- 1И

ФАСД.467762.001

1 шт.

-

ФАСД.467762.001-01

-

1 шт.

Шнур сетевой с евровилкой

РС220В

1 шт.

1 шт.

Руководство по эксплуатации

ФАСД.467762.001 РЭ

1 экз.

1 экз.

Методика поверки

ФАСД.467762.001 МП с изменением №1

1 экз.

1 экз.

Паспорт

ФАСД.467762.001 ПС

1 экз.

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны входных частот, МГц

от 65,9 до 74

от 87,5 до 108

Порог чувствительности при отношении сигнал/шум 50 дБ: - в режиме «моно», мкВ, не более

50

- в режиме «стерео», мкВ, не более

60

Односигнальная избирательность:

- по соседнему каналу, дБ, не менее

80

- по зеркальному каналу, дБ, не менее

80

Неравномерность частотной характеристики относительно уровня сигнала на частоте модуляции 1000 Гц в пределах диапазона частот от 30 до15000 Гц, дБ, не более

±0,5

Отличие усиление (разбаланс) между стереоканалами в диапазоне частот от 250 до 6300 Гц, дБ, не более

±1

Г армонические искажения на частоте модуляции 1000 Г ц при номинальной девиации, %, не более

0,1

Переходное затухание между стереоканалами на частотах: - 300 Гц, дБ, не менее

46

- от 400 до 5000 Гц, дБ, не менее

50

- 10000 Гц, дБ, не менее

46

Отношение сигнал/шум при номинальной девиации, дБ, не менее

минус 67

Пределы допускаемой относительной погрешности измерения девиации (в диапазоне измерения девиации ±(2,5 до 99,9) кГц, %, не более

±2

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: -напряжение переменного тока, В

220 ± 22

- частота переменного тока, Гц

50 ± 2

Потребляемая мощность, Вт, не более

60

Входное сопротивление, Ом

75

Габаритные размеры приемника (переносной вариант), мм, не более: - длина

445

- ширина

450

- высота

97

Габаритные размеры приемника (стоечный вариант), мм, не более:

- длина

482

- ширина

450

- высота

88

Масса, кг, не более

7,5

Условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +40

- относительная влажность воздуха при 25 °С, %, не более

90

- атмосферное давление, кПа

от 84,0 до 106,7
