Номер по Госреестру СИ: 81955-21
81955-21 Комплексы гидрометеорологического обеспечения
(СЮЖЕТ-КМ)
Назначение средства измерений:
Комплексы гидрометеорологического обеспечения СЮЖЕТ-КМ (далее - комплексы СЮЖЕТ-КМ) предназначены для измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, высоты нижней границы облаков и метеорологической оптической дальности.
Внешний вид.
Комплексы гидрометеорологического обеспечения
Рисунок № 1
Внешний вид.
Комплексы гидрометеорологического обеспечения
Рисунок № 2
Общие сведения
Дата публикации - 20.07.2021
Срок свидетельства - 18.06.2026
Номер записи - 183367
ID в реестре СИ - 1391176
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1059 от 2021.06.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплексы гидрометеорологического обеспечения (СЮЖЕТ-КМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80521-20 31.12.2025 |
Приемники измерительные, ПРВ-1И Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
81955-21 18.06.2026 |
Комплексы гидрометеорологического обеспечения, СЮЖЕТ-КМ Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
94299-25 10.01.2030 |
Демодуляторы телевизионные цифровые измерительные, ДТЦ-5И Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Комплексы гидрометеорологического обеспечения (СЮЖЕТ-КМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Комплексы гидрометеорологического обеспечения (СЮЖЕТ-КМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Комплексы СЮЖЕТ-КМ имеют программное обеспечение (ПО) «ГМП-26», которое обеспечивает сбор, обработку, отображение и архивирование результатов измерений, проверку состояния и настройку комплекса.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 — Идентификационные данные (признаки)
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
gmp.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус устройства приема и отображения информации, рядом с наименованием, а также типографским способом на титульный лист Руководства по эксплуатации ТЭ1.130.271-02.26 РЭ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации ТЭ1.130.271-02.26 РЭ, раздел 1 «Описание и работа».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам гидрометеорологического обеспечения СЮЖЕТ-КМ
Принцип действия комплексов СЮЖЕТ-КМ основан на измерении первичными измерительными преобразователями (датчиками) метеорологических параметров. Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются на устройство отображения. Принцип действия первичных измерительных преобразователей (датчиков):
-измерения температуры основан на зависимости электрического сопротивления платинового чувствительного элемента от температуры окружающей среды;
-измерения относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
-измерения атмосферного давления основан на зависимости емкости конденсатора от атмосферного давления;
-измерения скорости и направления воздушного потока основаны на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости и направления воздушного потока;
-измерения высоты нижней границы облаков (далее - ВНГО) основан на измерении времени, необходимого для прохождения импульса света до отражающей или рассеивающей среды и обратно;
-измерения метеорологической оптической дальности (далее - МОД) основан на измерении интенсивности рассеянного в атмосфере излучения, обратно пропорционального МОД.
К комплексам данного типа относятся Комплексы гидрометеорологического обеспечения СЮЖЕТ-КМ модификации 26. Конструктивно комплексы СЮЖЕТ-КМ выполнены по блочному принципу и состоят из различных блоков и устройств, соединяемых линиями связи. На надстройках (рубках, мачтах) корабля располагают: два устройства антенных МВ; две стойки датчиков СДА-2 с датчиками ветра акустическими МДВ-А и датчиками навигации ДН-1; два датчика температуры и относительной влажности МДТВ-1; датчик давления атмосферного МДДА-1; датчик дальности видимости МДДВ-О; датчик высоты нижней границы облаков МДВО-НГ; штыревая приемная антенна КВ диапазона. Внутри помещений корабля располагают: устройство приема и отображения информации УПОИ; стойку регистратора СР-3 с принтером формата А3; коммутатор электронный КЭ-2; блок информационного сопряжения БИС-2; терминал данных МТ-1 (метеотабло); блоки питания.
Комплексы СЮЖЕТ-КМ выпускаются с разным количеством датчиков, блоков и устройств, количество и наименования составных частей конкретного комплекса СЮЖЕТ-КМ указывается в его формуляре.
Общий вид комплексов СЮЖЕТ-КМ представлен на рисунке 1.
Расположение пломб на корпусе комплексов СЮЖЕТ-КМ представлено на рисунке 2.
Знак поверки наносится на свидетельство о поверке и/или в формуляр.
4
3
6
1
2
7
8
11
9
5 '

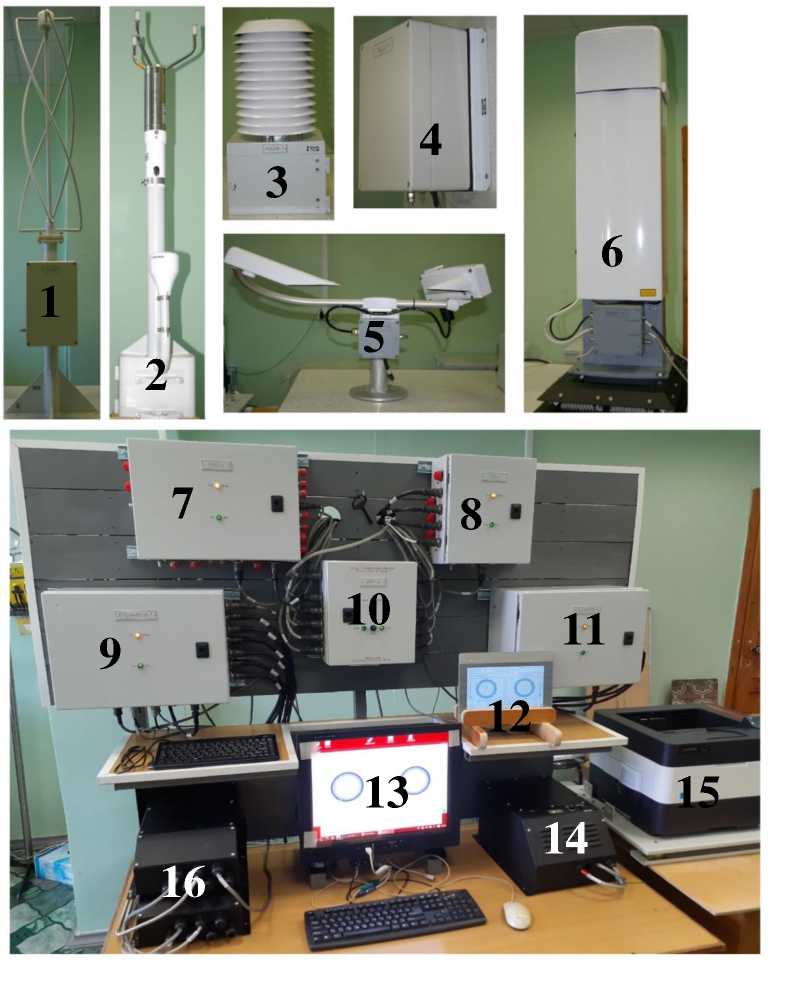

Рисунок 1 - Общий вид комплексов СЮЖЕТ-КМ
1 - устройство антенное МВ; 2 - стойка СДА-2 с датчиком ветра акустическим МДВ-А и датчиком ДН-1; 3 - датчик температуры и относительной влажности МДТВ-1; 4 - датчик давления МДДА-1; 5 - датчик дальности видимости МДДВ-О; 6 - датчик высоты нижней границы облаков МДВО-НГ; 7 - блок информационного сопряжения БИС-2; 8 - коммутатор электронный КЭ-2; 9, 11 - блок приема навигационной, факсимильной и телеграфной информации БПр-НФТИ-1; 10 - коробка распределительная КР-4; 12 - метеотабло МТ-1;
13 - устройство приема и отображения информации (УПОИ) на базе компьютера панельного специализированного КПС-1904 УПОИ; 14 - блок бесперебойного питания специализированный ББПС-114-24; 15 - стойка регистратора СР-3; 16 - блоки питания специализированные КПС-103-20.
1

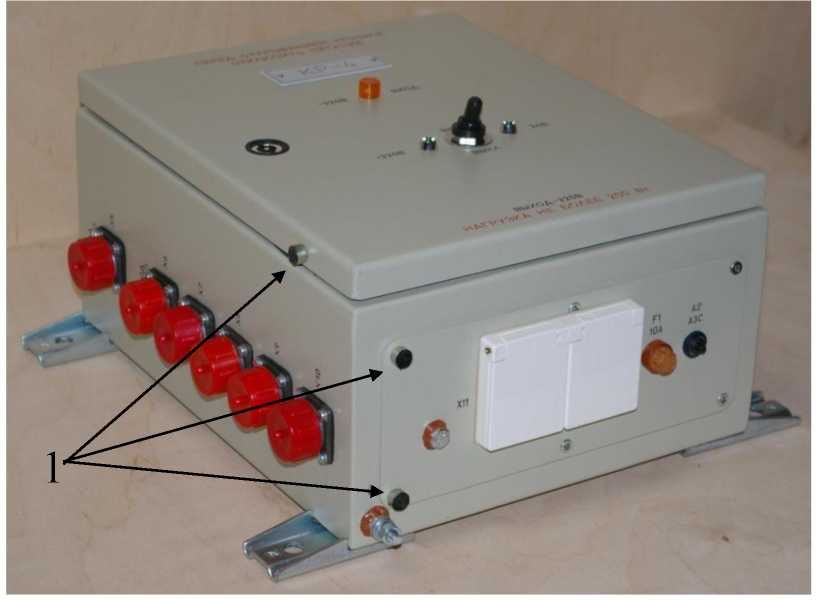

Рисунок 2 -пломбировка комплексов СЮЖЕТ-КМ
1 - пломбы
Таблица 4 - Комплектность комплекса СЮЖЕТ-КМ
|
Наименование |
Обозначение |
Количество |
|
Комплексы гидрометеорологического обеспечения СЮЖЕТ-КМ в составе |
ТЭ1.130.271-02.26 |
1 шт. |
|
Антенна КВ KUM480-2 |
- |
1 шт. * |
|
Установка антенная МВ |
ФАСД.464649.004 |
1 шт. * |
|
Блок питания специализированный БПС-103-20 |
ЦИУЛ.436247.004 |
2 шт. * |
|
Коробка распределительная КР-4 |
ФАСД.468249.001 |
2 шт. * |
|
Блок питания ББПС-114-24 |
ЦИУЛ.461524.001 |
1 шт. * |
|
Устройство приема и отображения информации, в нём: Компьютер панельный специализированный КПС-1904 Клавиатура с UKT-801-dT (КСТР-1569) |
ФАСД.466215.001 ЦШИЛ.466535.009-317.02 (ТЦТШИЛ.467254.007-02) |
1 шт. * |
|
Стойка регистратора СР-3, в ней: Принтер формата А3 |
ФАСД.467265.001 |
1 шт. * |
продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Блок приема навигационной. факсимильной и телеграфной информации БПр-НФТИ-1 |
ФАСД.466515.002 |
2 шт. * |
|
Стойка датчиков СДА-2 |
ФАСД.464619.002 |
2 шт. * |
|
Метеодатчик температуры и влажности МДТВ-1 |
ФАСД.465535.003 |
2 шт. * |
|
Метеодатчик давления атмосферного МДДА-1 |
ФАСД.465535.004 |
1 шт. * |
|
Метеодатчик высоты облаков - нижней границы МДВО-НГ |
ФАСД.465535.005 |
1 шт. * |
|
Метеодатчик дальности видимости - оптической МДДВ-О |
ФАСД.465535.006 |
1 шт. * |
|
Коммутатор электронный КЭ-2 |
ФАСД.466235.001 |
1 шт. * |
|
Блок информационного сопряжения БИС-2 |
ФАСД.466419.001 |
1 шт. * |
|
Метеотабло МТ-1 |
ДПША.487846.001 |
4 шт. * |
|
Комплект ЗИП (корабельный) |
ФАСД.464933.002 |
1 шт. * |
|
Руководство по эксплуатации |
ТЭ1.130.271-02.26 РЭ |
1 экз. * |
|
Формуляр |
ТЭ1.130.271-02.26 ФО |
1 экз. * |
|
Методика поверки |
МП 2540-0094-2020 |
1 экз. * |
|
*Количество датчиков, блоков, устройств, составных частей конкретного комплекса СЮЖЕТ-КМ указывается в его формуляре. | ||
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воздуха, °C |
от -40 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C |
±0,5 |
|
Диапазон измерений относительной влажности воздуха, % |
от 30 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % |
±8 |
|
Диапазон измерений атмосферного давления, гПа |
от 880 до 1050 |
продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 |
|
Диапазон измерений скорости воздушного потока, м/с |
от 1 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с - в диапазоне от 1 до 7 м/с включ. |
±0,2 |
|
- в диапазоне св. 7 до 50 м/с |
±0,03^V* |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° |
|
Диапазон измерений МОД, м |
от 10 до 35000 |
|
Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 10000 м включ., |
±10 |
|
- от св. 10000 до 35000 м |
±20 |
|
Диапазон измерений ВНГО, м |
от 15 до 7500 |
|
Пределы допускаемой относительной погрешности измерений ВНГО, % |
±10 |
|
*где V - измеренное значение скорости воздушного потока, м/с. |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Параметры электрического питания: -напряжение переменного тока, В; -частота, Гц |
от 209 до 231 50 | ||
|
Потребляемая электрическая мощность, В^А, не более |
1600 | ||
|
Средняя наработка на отказ, ч |
10000 | ||
|
Средний срок службы, лет |
10 | ||
|
Условия эксплуатации: для составных частей, размещаемых на открытом воздухе: |
олее абля: |
от -40 до +50 100 от 600 до 1070 до 50 от 0 до +40 98 от 600 до 1070 | |
для составных частей, размещаемых внутри помещений кор | |||
|
-диапазон рабочих температур, °С -относительная влажность при температуре +35 °C, %, не более -атмосферное давление, гПа | |||
|
Габаритные размеры, масса | |||
|
Наименование составной части |
Масса, кг, не более |
Габаритные размеры (длина; ширина; высота), мм, не более | |
|
Антенна КВ KUM480-2 |
2,0 |
4800х30х30 | |
|
Установка антенная МВ |
27,7 |
1600х460х460 | |
|
Блок питания БП-103-20 |
10,0 |
380х272,5х380 | |
|
Коробка распределительная КР-4 |
8,3 |
330х362х178 | |
продолжение таблицы 3
|
Наименование составной части |
Масса, кг, не более |
Габаритные размеры (длина; ширина; высота), мм, не более |
|
Блок бесперебойного питания специализированный ББПС-114-24 |
21,7 |
410х295х209 |
|
Устройство приема и отображения информации, в нём: Судовой компьютер моноблок КПС-1904 |
17,0 |
475х445х250 |
|
Клавиатура с UKT-801-S2T (КСТР-1569) |
0,6 |
380х160х30 |
|
Стойка регистратора СР-3, в ней: Принтер формата А3 |
25,0 |
600х510х380 |
|
Блок приема навигационной. факсимильной и телеграфной информации БПр-НФТИ-1 |
6,8 |
330х378х224 |
|
Стойка датчиков СДА-2 |
12,0 |
410х285х1200 |
|
Метеодатчик температуры и влажности МДТВ-1 |
7,5 |
232х160х510 |
|
Метеодатчик давления атмосферного МДДА-1 |
5,0 |
240х135х350 |
|
Метеодатчик дальности видимости -оптической МДДВ-О |
9,0 |
695х420х400 |
|
Метеодатчик высоты облаков - нижней границы МДВО-НГ |
48 |
1400х450х380 |
|
Коммутатор электронный КЭ-2 |
4,7 |
378х330х224 |
|
Блок информационного сопряжения БИС-2 |
4,7 |
378х322х162 |
|
Метеотабло МТ-1 |
4,15 |
290х243х118 |
|
Комплект ЗИП (корабельный) |
6,0 |
588х320х281 |
