Номер по Госреестру СИ: 94299-25
94299-25 Демодуляторы телевизионные цифровые измерительные
(ДТЦ-5И)
Назначение средства измерений:
Демодуляторы телевизионные цифровые измерительные ДТЦ-5И (далее -демодуляторы) предназначены для измерения уровня мощности входного сигнала и отклонения центральной частоты каналов от номинального значения и контроля параметров телевизионных цифровых радиопередатчиков стандарта DVB-T2.
Внешний вид.
Демодуляторы телевизионные цифровые измерительные
Рисунок № 1
Внешний вид.
Демодуляторы телевизионные цифровые измерительные
Рисунок № 2
Внешний вид.
Демодуляторы телевизионные цифровые измерительные
Рисунок № 3
Общие сведения
Дата публикации - 10.01.2025
Срок свидетельства - 10.01.2030
Номер записи - 196086
ID в реестре СИ - 1422432
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДТЦ-5И,
Производитель
Изготовитель - Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№20 от 2025.01.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Демодуляторы телевизионные цифровые измерительные (ДТЦ-5И)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80521-20 31.12.2025 |
Приемники измерительные, ПРВ-1И Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
81955-21 18.06.2026 |
Комплексы гидрометеорологического обеспечения, СЮЖЕТ-КМ Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
94299-25 10.01.2030 |
Демодуляторы телевизионные цифровые измерительные, ДТЦ-5И Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ Телевидения") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Демодуляторы телевизионные цифровые измерительные (ДТЦ-5И)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИИ ТЕЛЕВИДЕНИЯ" (RA.RU.311576) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Демодуляторы телевизионные цифровые измерительные (ДТЦ-5И)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) «VISDEM5», установленное в демодуляторе, предназначено для выбора функций, управления режимами работы и визуального отображения результатов измерений.
Конструкция демодулятора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО «VISDEM5» не оказывает влияния на метрологические характеристики демодуляторов телевизионных цифровых измерительных ДТЦ-5И.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VISDEM5 |
|
Номер версии (идентификационный номер) ПО |
01.01 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель демодулятора методом наклейки в месте, указанном на рисунке 2, и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование демодулятора» руководства по эксплуатации ФАСД.467766.016 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Технические условия ФАСД.467766.016 ТУ «Демодулятор телевизионный цифровой измерительный ДТЦ-5И. Технические условия».
ПравообладательАкционерное общество «Научно-исследовательский институт телевидения» (АО «НИИ телевидения»)
ИНН 7802774001
Юридический адрес: 194021, г. Санкт-Петербург, ул. Политехническая, д. 22
Телефон: +7 (812) 297-41-67
Факс: +7 (812) 552-25-51
E-mail: niitv@niitv.ru
Web-сайт: www.niitv.ru
Изготовитель
Акционерное общество «Научно-исследовательский институт телевидения» (АО «НИИ телевидения»)ИНН 7802774001
Адрес: 194021, г. Санкт-Петербург, ул. Политехническая, д. 22
Телефон: +7 (812) 297-41-67
Факс: +7 (812) 552-25-51
E-mail: niitv@niitv.ru
Web-сайт: www.niitv.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «Научно-исследовательский институт телевидения» (АО «НИИ телевидения»)ИНН 7802774001
Юридический адрес: 194021, г. Санкт-Петербург, ул. Политехническая, д. 22
Телефон: +7 (812) 297-41-67
Факс: +7 (812) 552-25-51
E-mail: niitv@niitv.ru
Web-сайт: www.niitv.ru
Конструктивно демодулятор выполнен в виде моноблока. На лицевой панели расположены кнопка включения прибора и сенсорный экран. На задней панели прибора расположены переключатель для включения дежурного режима питания и разъемы.
Работа демодулятора основана на приеме, преобразовании модулированных высокочастотных сигналов формата DVB-T2 в частотном диапазоне от 6-го до 12-го канала и от 21-го до 69-го канала в сигналы промежуточной частоты и дальнейшей демодуляции. Схемотехническое построение демодулятора обеспечивает измерение уровня мощности входного сигнала и измерение отклонения центральной частоты каждого канала от номинального значения, вычисление коэффициента ошибок модуляции (MER), вычисление коэффициента битовых ошибок (BER) перед декодером LDPC, а также после декодера LDPC, формирование данных для изображения «сигнального созвездия» (констелляционных диаграмм) на плоскости.
Выбор функций, режимов и отображение результатов измерений осуществляется по сенсорному дисплею на лицевой панели.
Конструкция демодуляторов обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование производится на верхней и нижней панелях корпуса демодулятора.
Заводской номер, состоящий из четырех арабских цифр, наносится методом гравировки на фирменную планку на задней панели корпуса.
Нанесение знака поверки на корпус средства измерений не предусмотрено.
Общий вид средства измерений с указанием мест пломбировки, места нанесения знака утверждения типа, заводского номера приведены на рисунках 1, 2, 3.

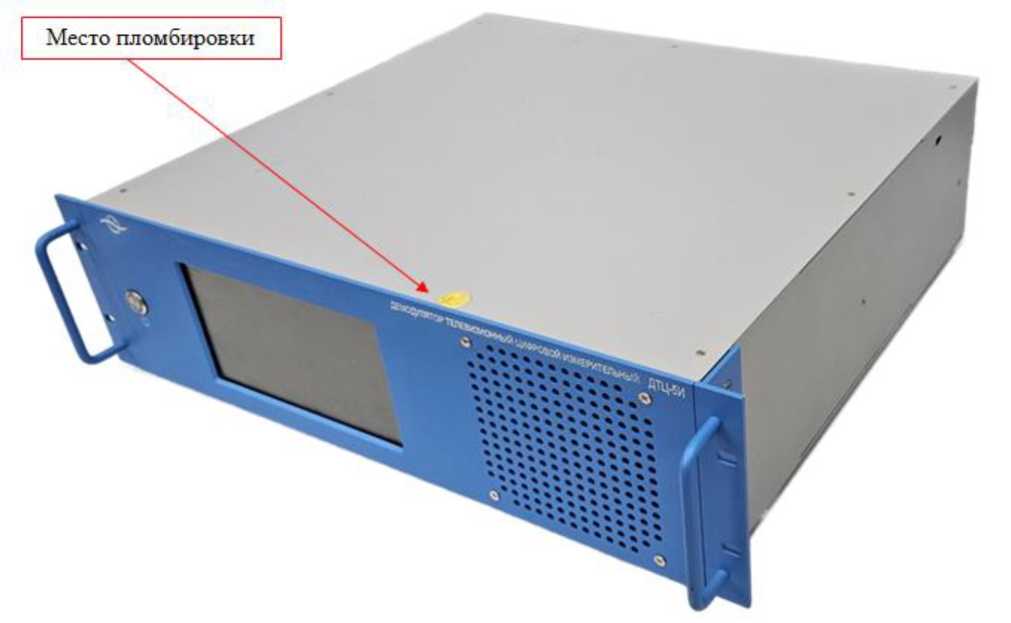

Рисунок 1 - Внешний вид демодулятора телевизионного цифрового измерительного ДТЦ-5И и место пломбировки

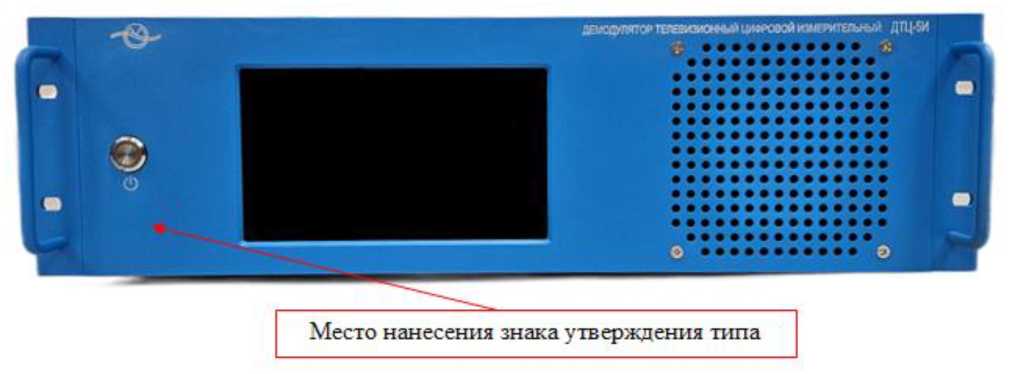

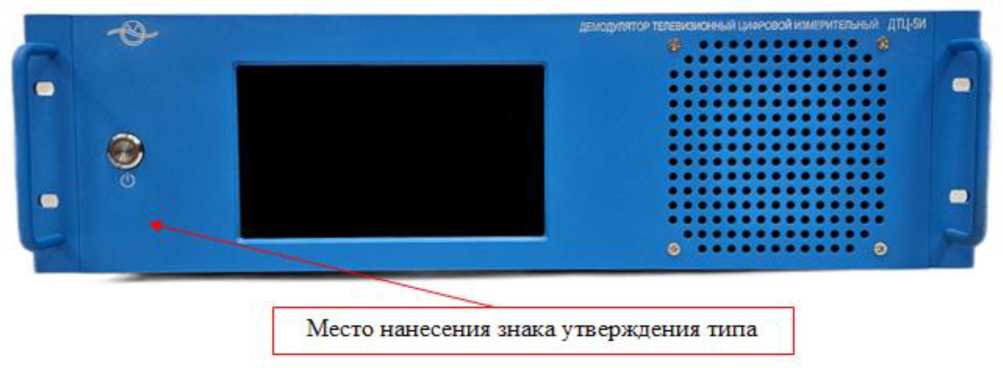

Рисунок 2 - Лицевая панель демодулятора телевизионного цифрового измерительного ДТЦ-5И

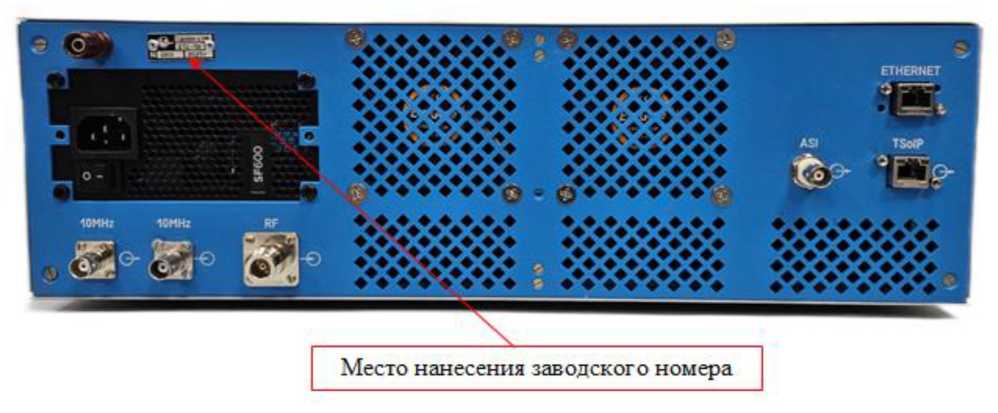

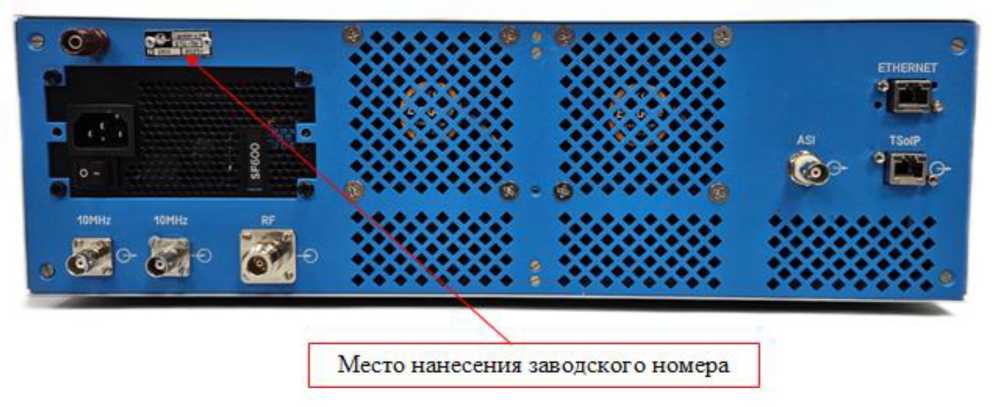

Рисунок 3 - Задняя панель корпуса демодулятора телевизионного цифрового измерительного ДТЦ-5И
Таблица 2 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот входного сигнала, МГц от 6 до 12 канала от 21 до 69 канала |
от 178 до 230 от 470 до 858 |
|
Пределы допускаемой относительной погрешности измерений отклонения центральной частоты канала от номинального значения при внутреннем опорном генераторе |
±1^10-7 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения центральной частоты от номинального значения при внешнем высокостабильном сигнале опорной частоты, Г ц |
±0,1 |
таблицы 2
|
1 |
2 |
|
Диапазон измерений уровня мощности входного сигнала, дБм1) |
от -10 до +13 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала, дБ |
±2 |
|
1) где дБм - дБ относительно 1 мВт | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота, Гц |
от 48 до 52 |
|
Габаритные размеры, мм, не более - длина |
435 |
|
- ширина |
430 |
|
- высота |
132 |
|
Масса, кг, не более |
9,5 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +10 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
