Номер по Госреестру СИ: 80171-20
80171-20 Преобразователи термоэлектрические с двумя термопарами
(2xTyp K)
Назначение средства измерений:
Преобразователи термоэлектрические с двумя термопарами 2xTyp K (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры отработанных газов в составе газотурбинной установки с двумя газовыми турбинами серии SGT5-2000E, эксплуатируемых на ПАО «Нижнекамскнефтехим» ПГУ-ТЭЦ, г. Нижнекамск.

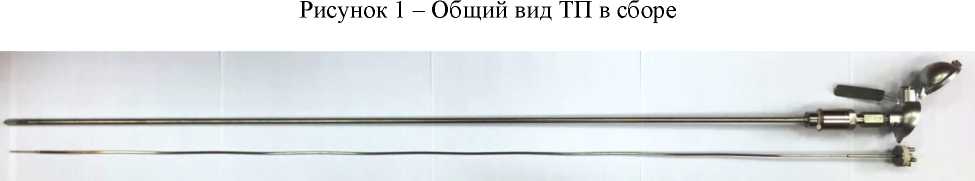

Внешний вид.
Преобразователи термоэлектрические с двумя термопарами
Рисунок № 1

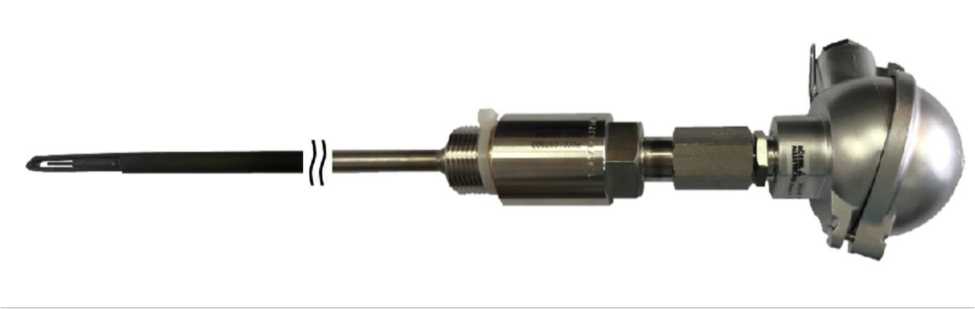

Внешний вид.
Преобразователи термоэлектрические с двумя термопарами
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим с двумя термопарами 2xTyp KГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Поверка
Поверкаосуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователь
термоэлектрический эталонный ТППО (Регистрационный № 19254-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Rossel-Messtechnik GmbH», ГерманияАдрес: Seidnitzer Weg 9 01237 Dresden
Тел.: +49 (0)351 31225-0, факс: +49 (0)351 31225-25
E-mail: info@roesseldresden.de
Web-сайт: www.roesseldresden.de
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» (ООО «Сименс Технологии Газовых Турбин»)ИНН: 7804027534
Адрес: Россия, 188508, область Ленинградская, район Ломоносовский, улица Сименса (Южная часть промзоны Горелово тер), дом 1
Тел.: +7 (812) 643-58-72, факс: +7 (812) 643-73-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, Web-сайт: www.vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи имеют разборную конструкцию и состоят из измерительной вставки с двумя чувствительными элементами (ЧЭ) - термопарами (с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры c монтажным узлом и клеммной головки. Измерительная вставка ТП помещена в защитную трубку, имеющую на конце сужение и открытую зону расположения ЧЭ измерительной вставки, защищенную от механических повреждений специальной конструкцией.
В качестве ЧЭ применяются термопары с номинальной статической характеристикой (НСХ) типа «K».
Рисунок 2 - Общий вид ТП в разобранном виде
Общий вид ТП представлен на рисунках 1 и 2.
Пломбирование ТП не предусмотрено.
Программное обеспечение отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.
Таблица 1 - М |
етрологические характеристики ТП | ||
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
К |
1 |
от -40 до +375 включ. |
±1,5 |
св. +375 до +600 |
±0,004-1 |
Основные технические характеристики преобразователей термоэлектрических с двумя термопарами 2xTyp K приведены в таблице 2.
Таблица 2 - Основные технические характеристики термопреобразователей
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее |
100 |
Длина монтажной части ТП, мм |
1575 |
Диаметр монтажной части ТП, мм |
11 |
Диаметр монтажной части в месте нахождения ЧЭ, мм |
2 |
Масса, кг |
2,3 |
Рабочие условия эксплуатации:
|
от -40 до +150 95 |
Средний срок службы, лет |
10 |
